本技術涉及清洗裝置，特別涉及一種球類清洗裝置，屬于體育用品。

背景技術：

1、眾所周知，隨著社會的發展，生活水平的提高，人們越來越意識到健康和運動的重要性，球類體育用具也越來越受到人們的青睞，對于一些大型體育場對于球類體育的訓練，如足球、籃球、乒乓球等，在訓練過程中會將這些球類用具表面弄臟，因此需要使用清洗裝置對球類進行及時清理；作為球類清洗裝置的現有技術，中國公開專利(公開號：cn214763206u)公開了一種球類清洗裝置，包括前支撐板、后支撐板、活動板、轉軸、伺服電機、沖水單元、清洗轉筒、投球單元、封閉單元和電機；本實用新型通過前支撐板和后支撐板來支撐整體結構，通過投球單元來向清洗轉筒內投入需要清洗的球類用具，通過沖水單元來向清洗轉筒內的球類用具進行沖水清洗，通過電機和傳動皮帶帶動清洗轉筒轉動，通過伺服電機來帶動清洗轉筒上下往復擺動，通過滑塊的滑動來限制清洗轉筒上下往復擺動的位置，清洗轉筒的可活動性使球類用具與清洗轉筒內的毛刷進行摩擦，通過清洗轉筒內的毛刷來對球類用具進行刷洗，通過封閉單元來使清洗轉筒在運動時內部的球類器具不會被甩出。

2、但是，現有技術仍然存在的不足是：由于清洗轉筒的體積是固定不變的，并且清洗轉筒上設置有用于進水的縫隙，從而導致現有的清洗裝置只能夠對足球、籃球等體積較大的球類進行清洗，而不能對諸如乒乓球等小型球類進行清洗，進而造成球類清洗裝置的使用功能仍然有待提升；另外，現有技術也不具備對清洗用水進行回收的功能；為此，提出一種球類清洗裝置。

技術實現思路

1、有鑒于此，本實用新型提供一種球類清洗裝置，以解決或緩解現有技術中存在的技術問題，至少提供一種有益的選擇。

2、本實用新型的技術方案是這樣實現的：一種球類清洗裝置，包括球類清洗機構和拆裝機構；

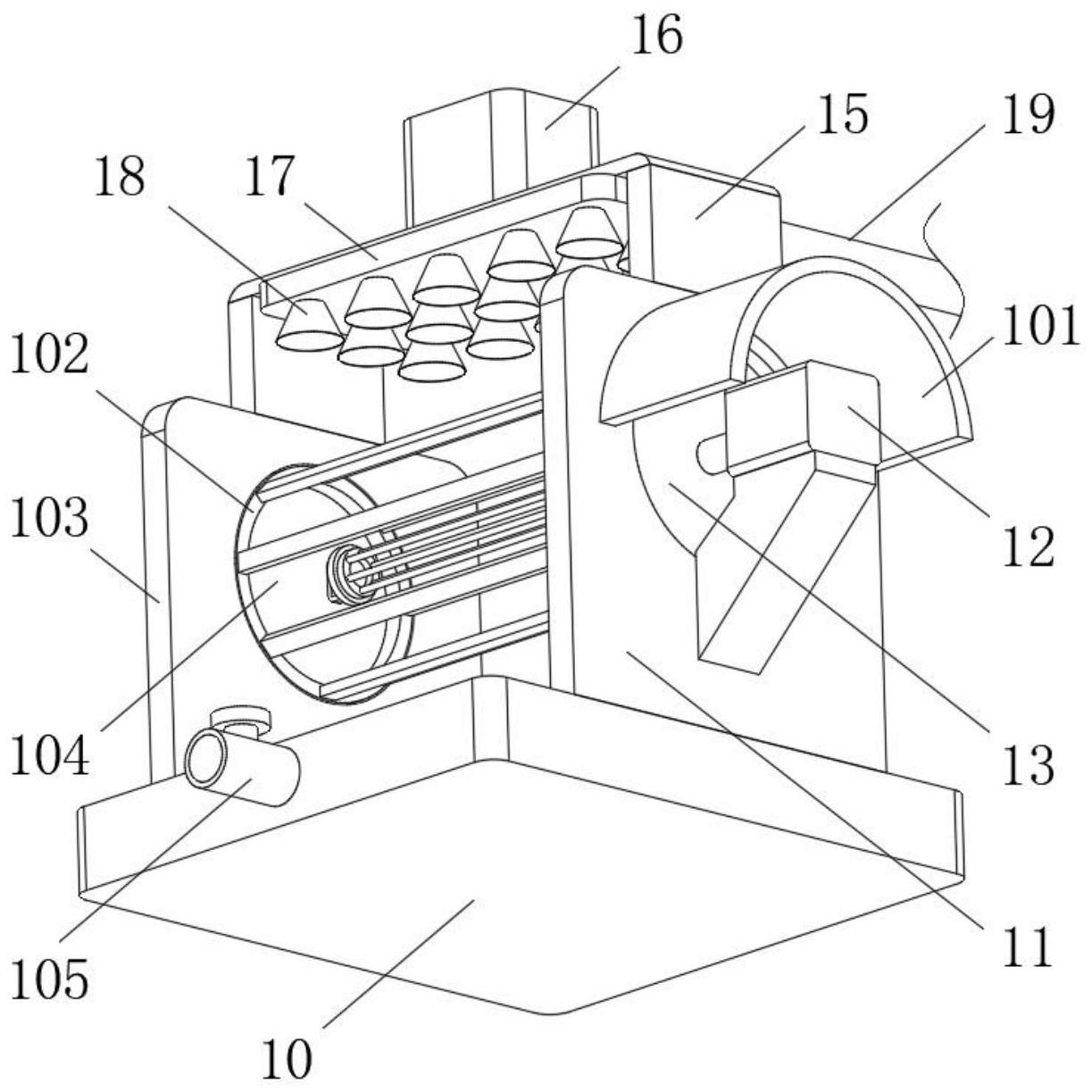

3、所述球類清洗機構包括底座，所述底座的頂部固定連接有立板，所述立板的一側固定安裝有電機，所述電機的輸出軸固定連接有轉盤，所述轉盤轉動連接在立板的內部，所述轉盤的一側均勻固定連接有等距分布的擋板，所述立板的頂部固定連接有支架，所述支架上分別固定連接有水泵和中空殼體，所述水泵的出水口與中空殼體連通，所述中空殼體的底部均勻連通有噴頭；

4、所述拆裝機構包括固定盤以及固定連接在轉盤上的插桿，所述固定盤的內部開設有用于使插桿插入的插槽，所述固定盤的一側均勻固定連接有等距分布的桿體，所述插桿的內部開設有空槽，所述空槽的內側壁固定連接有彈片，所述彈片的一端固定連接有用于將固定盤抵緊的定位塊，所述定位塊滑動連接在空槽的內側壁上。

5、進一步優選的，所述擋板以及桿體的內側均固定連接有等距分布的毛刷。

6、進一步優選的，所述擋板遠離轉盤的一側固定連接有第一環體，所述第一環體的外側轉動連接有板體，所述板體的底部與底座固定連接。

7、進一步優選的，所述水泵的進水口連通有進水管。

8、進一步優選的，所述立板的一側固定連接有防護罩。

9、進一步優選的，所述底座的頂部開設有凹槽，所述底座的內部固定嵌裝有排水管，所述排水管的一端與凹槽連通，所述排水管上固定安裝有閥門。

10、進一步優選的，所述桿體遠離固定盤的一端固定連接有第二環體，所述第二環體的一側螺紋連接有第二螺紋蓋，所述第一環體的內部螺紋連接有第一螺紋蓋。

11、進一步優選的，所述第一螺紋蓋和第二螺紋蓋的一側均固定連接有把手。

12、本實用新型實施例由于采用以上技術方案，其具有以下優點：

13、一、本實用新型通過在球類清洗機構上設置拆裝機構，使固定盤貼合在轉盤上后，定位塊能夠在彈片的復位作用下將固定盤抵緊，從而使乒乓球等小型球類能夠被放置在若干個桿體所形成的槽縫中進行清洗，進而解決了現有清洗裝置不便于對小型球類進行清洗的問題，提升了球類清洗裝置的使用功能。

14、二、本實用新型通過在底座上開設凹槽，使清洗用水在使用后能夠流入至凹槽中，并且打開閥門后，凹槽中的水能夠通過排水管流至指定位置，從而便于對清洗用水進行回收。

15、上述概述僅僅是為了說明書的目的，并不意圖以任何方式進行限制。除上述描述的示意性的方面、實施方式和特征之外，通過參考附圖和以下的詳細描述，本實用新型進一步的方面、實施方式和特征將會是容易明白的。

技術特征：

1.一種球類清洗裝置，其特征在于：包括球類清洗機構(1)和拆裝機構(2)；

2.根據權利要求1所述的一種球類清洗裝置，其特征在于：所述擋板(14)以及桿體(24)的內側均固定連接有等距分布的毛刷。

3.根據權利要求2所述的一種球類清洗裝置，其特征在于：所述擋板(14)遠離轉盤(13)的一側固定連接有第一環體(102)，所述第一環體(102)的外側轉動連接有板體(103)，所述板體(103)的底部與底座(10)固定連接。

4.根據權利要求1所述的一種球類清洗裝置，其特征在于：所述水泵(16)的進水口連通有進水管(19)。

5.根據權利要求1所述的一種球類清洗裝置，其特征在于：所述立板(11)的一側固定連接有防護罩(101)。

6.根據權利要求1所述的一種球類清洗裝置，其特征在于：所述底座(10)的頂部開設有凹槽(107)，所述底座(10)的內部固定嵌裝有排水管(105)，所述排水管(105)的一端與凹槽(107)連通，所述排水管(105)上固定安裝有閥門(106)。

7.根據權利要求3所述的一種球類清洗裝置，其特征在于：所述桿體(24)遠離固定盤(20)的一端固定連接有第二環體(29)，所述第二環體(29)的一側螺紋連接有第二螺紋蓋(201)，所述第一環體(102)的內部螺紋連接有第一螺紋蓋(104)。

8.根據權利要求7所述的一種球類清洗裝置，其特征在于：所述第一螺紋蓋(104)和第二螺紋蓋(201)的一側均固定連接有把手(108)。

技術總結
本技術提供了一種球類清洗裝置，包括球類清洗機構和拆裝機構；所述球類清洗機構包括底座，所述底座的頂部固定連接有立板，所述立板的一側固定安裝有電機，所述電機的輸出軸固定連接有轉盤，所述轉盤轉動連接在立板的內部，所述轉盤的一側均勻固定連接有等距分布的擋板，所述立板的頂部固定連接有支架，所述支架上分別固定連接有水泵和中空殼體；本技術通過在球類清洗機構上設置拆裝機構，使固定盤貼合在轉盤上后，定位塊能夠在彈片的復位作用下將固定盤抵緊，從而使乒乓球等小型球類能夠被放置在若干個桿體所形成的槽縫中進行清洗，進而解決了現有清洗裝置不便于對小型球類進行清洗的問題，提升了球類清洗裝置的使用功能。

技術研發人員：劉永康
受保護的技術使用者：歸中科技（上海）有限公司
技術研發日：20240312
技術公布日：2025/4/28
