本技術涉及蹦床，具體為一種蹦床護網桿連接結構。

背景技術：

1、現有蹦床時常見的戶外休閑娛樂設備，它主要包括床架、跳布和防護網等部件，防護網通過護網桿安裝于床架上，現有的護網桿在安裝時是通過螺栓進行固定安裝的，工人在安裝螺栓時操作較為費時費力，拆卸也不夠方便快捷，使用時存在局限性，具有一定的改進空間。

技術實現思路

1、本實用新型的目的在于提供一種蹦床護網桿連接結構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種蹦床護網桿連接結構，包括設置于護網桿底部的連接套筒，所述連接套筒的內部對稱設置有限位板，兩個所述限位板之間安裝有伸縮彈簧，兩個所述限位板的側邊底部表面均對稱固定有限位凸塊，所述連接套筒的內壁對稱開設有供所述限位凸塊卡合的貫穿槽，兩個所述限位板的端部表面均固定有安裝板。

3、作為本技術方案的進一步優選的，所述連接套筒的一端外側對稱設置有限位銷，所述限位銷的一端表面中部固定有彈力帶，所述連接套筒的一端外側表面對稱安裝有固定環，所述彈力帶的一端打結于固定環的外部，所述連接套筒的一端外側表面對稱開設有第一限位插孔，所述護網桿的一端側邊表面對稱開設有第二限位插孔，所述第一限位插孔的開口處與所述第二限位插孔的開口處相對，所述限位銷的一端貫穿通過所述第一限位插孔和所述第二限位插孔的內部。

4、作為本技術方案的進一步優選的，所述連接套筒的端部?jī)?nèi)壁對稱開設有固定環槽，所述固定環槽的內部固定有限位環，所述限位環的表面呈傾斜狀。

5、作為本技術方案的進一步優選的，所述安裝板的表面直徑與所述連接套筒的開口處內徑相等，所述安裝板的表面與所述限位板的表面焊接固定。

6、作為本技術方案的進一步優選的，所述限位凸塊的一端表面直徑小于所述貫穿槽的開口處內徑，所述限位凸塊的一端側邊表面為斜面。

7、作為本技術方案的進一步優選的，所述限位銷的橫截面呈“t”型，所述限位銷的一端側邊表面與所述第一限位插孔和所述第二限位插孔的內壁緊密貼合。

8、本實用新型提供了一種蹦床護網桿連接結構，具備以下有益效果：

9、1、本實用新型通過設計的連接套筒、限位板、伸縮彈簧、安裝板、限位凸塊和貫穿槽，便于將護網桿卡合安裝于床架上，無需使用螺栓進行固定安裝，操作起來方便快捷，便于提高工人的安裝效率，實用性較好。

10、2、本實用新型通過設計的限位銷、彈力帶、固定環、第一限位插孔、第二限位插孔和限位環，便于對護網桿與連接套筒連接時實現進一步限位的目的，可以提高護網桿安裝的牢固性，實用效果較好。

技術特征：

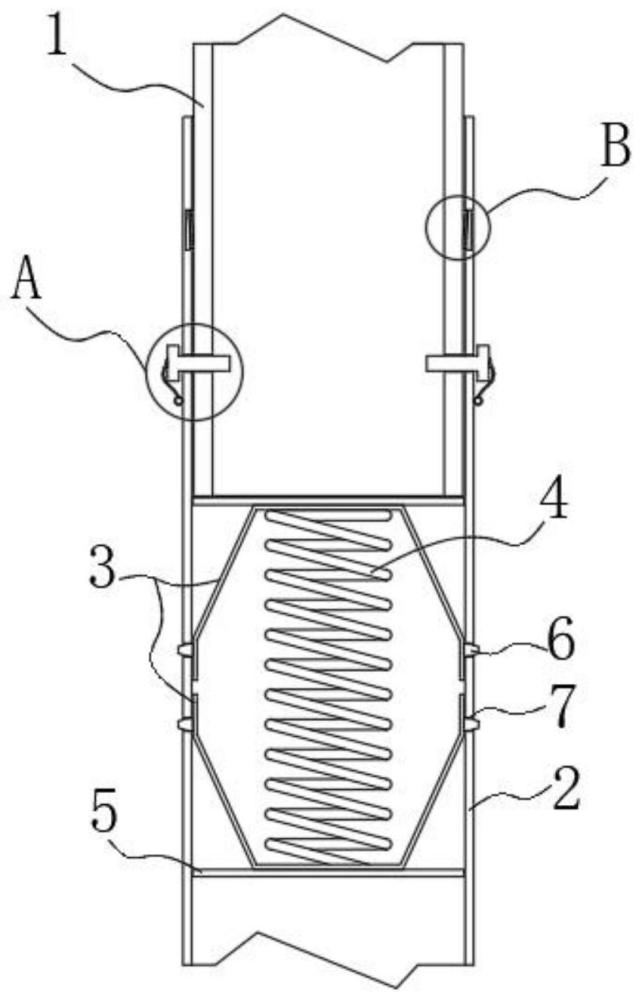

1.一種蹦床護網桿連接結構，其特征在于：包括設置于護網桿(1)底部的連接套筒(2)，所述連接套筒(2)的內部對稱設置有限位板(3)，兩個所述限位板(3)之間安裝有伸縮彈簧(4)，兩個所述限位板(3)的側邊底部表面均對稱固定有限位凸塊(6)，所述連接套筒(2)的內壁對稱開設有供所述限位凸塊(6)卡合的貫穿槽(7)，兩個所述限位板(3)的端部表面均固定有安裝板(5)。

2.根據權利要求1所述的一種蹦床護網桿連接結構，其特征在于：所述連接套筒(2)的一端外側對稱設置有限位銷(8)，所述限位銷(8)的一端表面中部固定有彈力帶(9)，所述連接套筒(2)的一端外側表面對稱安裝有固定環(10)，所述彈力帶(9)的一端打結于固定環(10)的外部，所述連接套筒(2)的一端外側表面對稱開設有第一限位插孔(11)，所述護網桿(1)的一端側邊表面對稱開設有第二限位插孔(12)，所述第一限位插孔(11)的開口處與所述第二限位插孔(12)的開口處相對，所述限位銷(8)的一端貫穿通過所述第一限位插孔(11)和所述第二限位插孔(12)的內部。

3.根據權利要求2所述的一種蹦床護網桿連接結構，其特征在于：所述連接套筒(2)的端部?jī)?nèi)壁對稱開設有固定環槽(13)，所述固定環槽(13)的內部固定有限位環(14)，所述限位環(14)的表面呈傾斜狀。

4.根據權利要求1所述的一種蹦床護網桿連接結構，其特征在于：所述安裝板(5)的表面直徑與所述連接套筒(2)的開口處內徑相等，所述安裝板(5)的表面與所述限位板(3)的表面焊接固定。

5.根據權利要求1所述的一種蹦床護網桿連接結構，其特征在于：所述限位凸塊(6)的一端表面直徑小于所述貫穿槽(7)的開口處內徑，所述限位凸塊(6)的一端側邊表面為斜面。

6.根據權利要求2所述的一種蹦床護網桿連接結構，其特征在于：所述限位銷(8)的橫截面呈“t”型，所述限位銷(8)的一端側邊表面與所述第一限位插孔(11)和所述第二限位插孔(12)的內壁緊密貼合。

技術總結
本技術公開了一種蹦床護網桿連接結構，包括設置于護網桿底部的連接套筒，所述連接套筒的內部對稱設置有限位板，兩個所述限位板之間安裝有伸縮彈簧，兩個所述限位板的側邊底部表面均對稱固定有限位凸塊，所述連接套筒的內壁對稱開設有供所述限位凸塊卡合的貫穿槽；通過設計的連接套筒、限位板、伸縮彈簧、安裝板、限位凸塊和貫穿槽，便于將護網桿卡合安裝于床架上，無需使用螺栓進行固定安裝，操作起來方便快捷，便于提高工人的安裝效率，實用性較好；通過設計的限位銷、彈力帶、固定環、第一限位插孔、第二限位插孔和限位環，便于對護網桿與連接套筒連接時實現進一步限位的目的，可以提高護網桿安裝的牢固性，實用效果較好。

技術研發人員：張展昌,金海娟,俞玉江,季偉英
受保護的技術使用者：紹興每日運動休閑用品有限公司
技術研發日：20240407
技術公布日：2025/3/20
