本申請涉及頂幕，具體為一種劇場頂幕結構。

背景技術：

1、劇場頂幕是劇場內部的重要部分，通常位于觀眾席的頂部，是劇場舞臺背景的一部分。它不僅是裝飾元素，還在戲劇表演中起到關鍵的作用，劇場頂幕的設計和使用因戲劇作品、劇場風格以及導演意圖的不同而有所差異。它是劇場藝術中不可或缺的一部分，為觀眾帶來獨特的觀賞體驗。

2、常見的劇場頂幕在裝潢時大多與與劇場的整體裝飾風格相協調，因此無法對頂幕的圖案進行調整，但是劇場往往會演出不同的節目，頂幕無法根據不同的節目氛圍進行調整，氛圍感較差。

技術實現思路

1、針對現有技術的不足，本申請提供了一種劇場頂幕結構，具備靈活調節和氛圍感好等優點，解決了劇場頂幕在裝潢時大多與與劇場的整體裝飾風格相協調，因此無法對頂幕的圖案進行調整，但是劇場往往會演出不同的節目，頂幕無法根據不同的節目氛圍進行調整，氛圍感較差的問題。

2、為實現上述目的，本申請提供如下技術方案：一種劇場頂幕結構，包括多個轉動盤，多個所述轉動盤的底部均固定連接有多級伸縮桿，每個所述多級伸縮桿的底端均球接有菱形板，每個所述菱形板的上表面均球接有多個呈圓周排列的連接桿，每個所述連接桿的頂端均固定連接有線纜；

3、每個所述轉動盤的底部均固定連接有四組固定板，每兩個相靠近的所述固定板之間均轉動連接有收線軸，每個所述收線軸的外表面均固定連接有收線筒，每個所述線纜的另一端均與其相靠近的收線筒固定連接。

4、通過上述方案，通過四個收線軸的同時釋放，能夠實現菱形板在多級伸縮桿的限位下調節整體高度的目的，通過單個收線軸的釋放和收緊，能夠實現調節菱形板單角的傾斜度的目的，通過相鄰兩個收線軸的釋放，能夠實現調節菱形板單邊傾斜角度的目的，從而能夠使用外界控制主機，根據使用者需求，構造不同的3d圖案，并配合外界激光投影，能夠有效地提高觀眾的氛圍感。

5、進一步，多個所述轉動盤的上方設有多個呈等距離排列的工字吊板，每個所述工字吊板的底部均設有機架，每個所述機架的內部均固定安裝有第一馬達，每個所述第一馬達的輸出端均與其相靠近的轉動盤固定連接。

6、通過上述方案，通過第一馬達的輸出端，能夠實現為轉動盤的轉動提供動力。

7、進一步，每個所述轉動盤的底部均固定連接有四個呈圓周排列的微型馬達，每個所述微型馬達的輸出端均與其相靠近的收線軸固定連接。

8、通過上述方案，通過微型馬達的設置，能夠實現收線軸的轉動目的。

9、進一步，每個所述微型馬達和第一馬達均與外界的控制主機電性連接。

10、通過上述方案，通過控制主機的設置，能夠對每一個第一馬達和微型馬達進行控制。

11、進一步，每個所述工字吊板均設做啞光處理。

12、通過上述方案，通過工字吊板做啞光設置，能夠使工字吊板達到隱形的效果。

13、進一步，每個所述機架均與其相靠近的工字吊板通過外界螺栓固定連接。

14、通過上述方案，通過機架與工字吊板通過外界螺栓連接，能夠便于使用者拆卸維修。

15、進一步，每個所述菱形板均設為反光陶瓷板。

16、通過上述方案，通過菱形板設為反光陶瓷板，能夠反射劇院的燈光，提高氛圍感。

17、進一步，多個所述菱形板呈矩陣式等距離分布式排列。

18、通過上述方案，通過菱形板呈矩陣式等距離分布式排列，能夠避免在調節時，兩個相靠近的菱形板之間發生干涉的情況。

19、與現有技術相比，本申請的技術方案具備以下有益效果：

20、該一種劇場頂幕結構，通過四個收線軸的同時釋放，能夠實現菱形板在多級伸縮桿的限位下調節整體高度的目的，通過單個收線軸的釋放和收緊，能夠實現調節菱形板單角的傾斜度的目的，通過相鄰兩個收線軸的釋放，能夠實現調節菱形板單邊傾斜角度的目的，從而能夠使用外界控制主機，根據使用者需求，構造不同的3d圖案，并配合外界激光投影，能夠有效地提高觀眾的氛圍感。

技術特征：

1.一種劇場頂幕結構，包括多個轉動盤（1），其特征在于：多個所述轉動盤（1）的底部均固定連接有多級伸縮桿（2），每個所述多級伸縮桿（2）的底端均球接有菱形板（3），每個所述菱形板（3）的上表面均球接有多個呈圓周排列的連接桿（4），每個所述連接桿（4）的頂端均固定連接有線纜（5）；

2.根據權利要求1所述的一種劇場頂幕結構，其特征在于：多個所述轉動盤（1）的上方設有多個呈等距離排列的工字吊板（9），每個所述工字吊板（9）的底部均設有機架（10），每個所述機架（10）的內部均固定安裝有第一馬達（11），每個所述第一馬達（11）的輸出端均與其相靠近的轉動盤（1）固定連接。

3.根據權利要求1所述的一種劇場頂幕結構，其特征在于：每個所述轉動盤（1）的底部均固定連接有四個呈圓周排列的微型馬達（12），每個所述微型馬達（12）的輸出端均與其相靠近的收線軸（7）固定連接。

4.根據權利要求3所述的一種劇場頂幕結構，其特征在于：每個所述微型馬達（12）和第一馬達（11）均與外界的控制主機電性連接。

5.根據權利要求2所述的一種劇場頂幕結構，其特征在于：每個所述工字吊板（9）均設做啞光處理。

6.根據權利要求2所述的一種劇場頂幕結構，其特征在于：每個所述機架（10）均與其相靠近的工字吊板（9）通過外界螺栓固定連接。

7.根據權利要求1所述的一種劇場頂幕結構，其特征在于：每個所述菱形板（3）均設為反光陶瓷板。

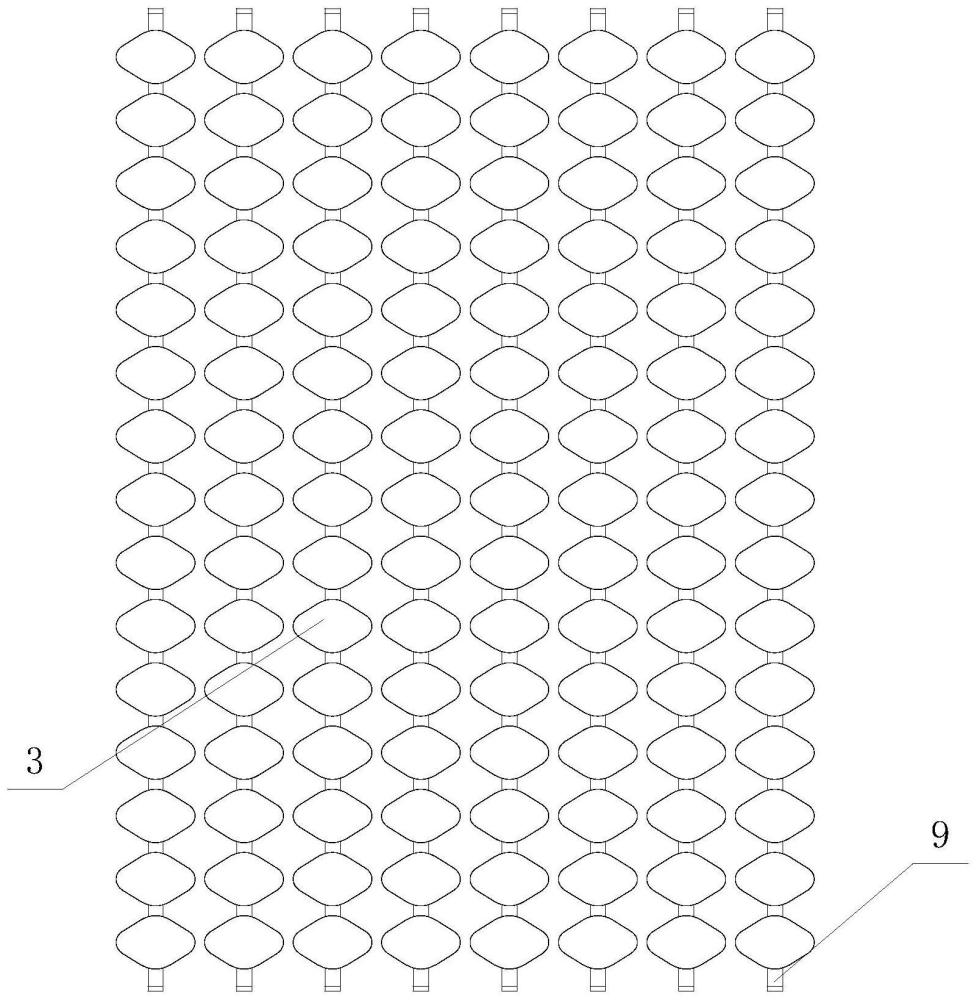

8.根據權利要求1所述的一種劇場頂幕結構，其特征在于：多個所述菱形板（3）呈矩陣式等距離分布式排列。

技術總結
本申請涉及頂幕技術領域，且公開了一種劇場頂幕結構，包括多個轉動盤，多個所述轉動盤的底部均固定連接有多級伸縮桿，每個所述多級伸縮桿的底端均球接有菱形板，每個所述菱形板的上表面均球接有多個呈圓周排列的連接桿，每個所述連接桿的頂端均固定連接有線纜。該一種劇場頂幕結構，通過四個收線軸的同時釋放，能夠實現菱形板在多級伸縮桿的限位下調節整體高度的目的，通過單個收線軸的釋放和收緊，能夠實現調節菱形板單角的傾斜度的目的，通過相鄰兩個收線軸的釋放，能夠實現調節菱形板單邊傾斜角度的目的，從而能夠使用外界控制主機，根據使用者需求，構造不同的3D圖案，并配合外界激光投影，能夠有效地提高觀眾的氛圍感。

技術研發人員：史佰通,李佳荔,王迎選
受保護的技術使用者：上海興筑建筑設計有限公司
技術研發日：20240422
技術公布日：2025/3/20
