本技術涉及麻將機,尤其涉及一種便于快速拼裝的麻將機底座框架。
背景技術:
1、麻將機的工作原理是麻將牌背面向上的牌被洗牌桶上的磁圈吸住,并隨磁圈旋轉并送至輸送槽,并在機頭處由疊推電機推成墩子,由鏈桿推走,正面沒有磁性的牌則繼續在盤上轉動,已經升級到四口機。
2、現有的技術中,麻將機的底座與底部的支腿或底部的支撐座之間都是固定連接的,連接方式通常都是采用螺栓進行固定連接的,這種固定連接的方式在麻將機故障時不便于快速拆卸維修,同時組裝時也不夠便捷,例如在授權公告號為cn214861129u的中國專利中,公開了一種便于安裝的麻將機底座,該方案就是通過螺栓進行固定安裝的,拆裝不夠便捷。
技術實現思路
1、針對現有技術存在的不足,本實用新型目的是提供一種便于快速拼裝的麻將機底座框架,能夠便于麻將機底座框架進行快速的拆裝,以解決現有的麻將機底座框架拆裝不夠便捷的問題。
2、為了實現上述目的,本實用新型是通過如下的技術方案來實現:一種便于快速拼裝的麻將機底座框架,包括桌腿、連接角架以及框梁;所述桌腿設置有四組,四組桌腿的頂部分別固定連接有連接角架;
3、所述連接角架包括兩個中空連接部,兩個中空連接部垂直連接,所述框梁設置有四組,每組框梁的兩端分別插入兩個連接角架的一個中空連接部內,四組框梁通過四個連接腳架連接成一個正方形結構;
4、所述中空連接部的一側設置有卡扣板,所述卡扣板用于將框梁卡緊在連接角架的中空連接部內。
5、進一步地,所述中空連接部的上下兩側分別設置有連接板,連接板內開始有連接孔,所述卡扣板的兩側分別開設有偏心孔,所述偏心孔與連接孔內貫穿有連接銷,所述卡扣板通過連接銷與連接板轉動連接。
6、進一步地,所述卡扣板的偏心孔處設置有卡緊圓板,所述卡扣板通過卡緊圓板與框梁進行卡緊固定。
7、進一步地,當卡扣板與連接角架卡緊時,將卡扣板的狀態設置為卡緊狀態,當卡扣板與連接角架松開時,將卡扣板的狀態設置為松開狀態,所述卡緊狀態的卡緊圓板靠近連接角架的一側與偏心孔的距離大于松開狀態的卡緊圓板靠近連接角架的一側與偏心孔的距離。
8、進一步地,所述中空連接部內設置有凸塊,所述框梁插入中空連接部的一端開設有卡孔,所述卡孔用于與凸塊進行吻合。
9、進一步地,桌腿與連接角架之間通過連接柱進行連接。
10、本實用新型的有益效果:本實用新型的麻將機通過中空的連接角架與框梁進行插接式的組裝,然后通過卡扣板將框梁固定在連接角架的中空連接部內,從而實現對麻將機底座框架的便捷組裝;
11、本實用新型通過在連接角架內設置凸塊,在框梁的一端設置卡孔,能夠提高框梁和連接角架的安裝穩定性。

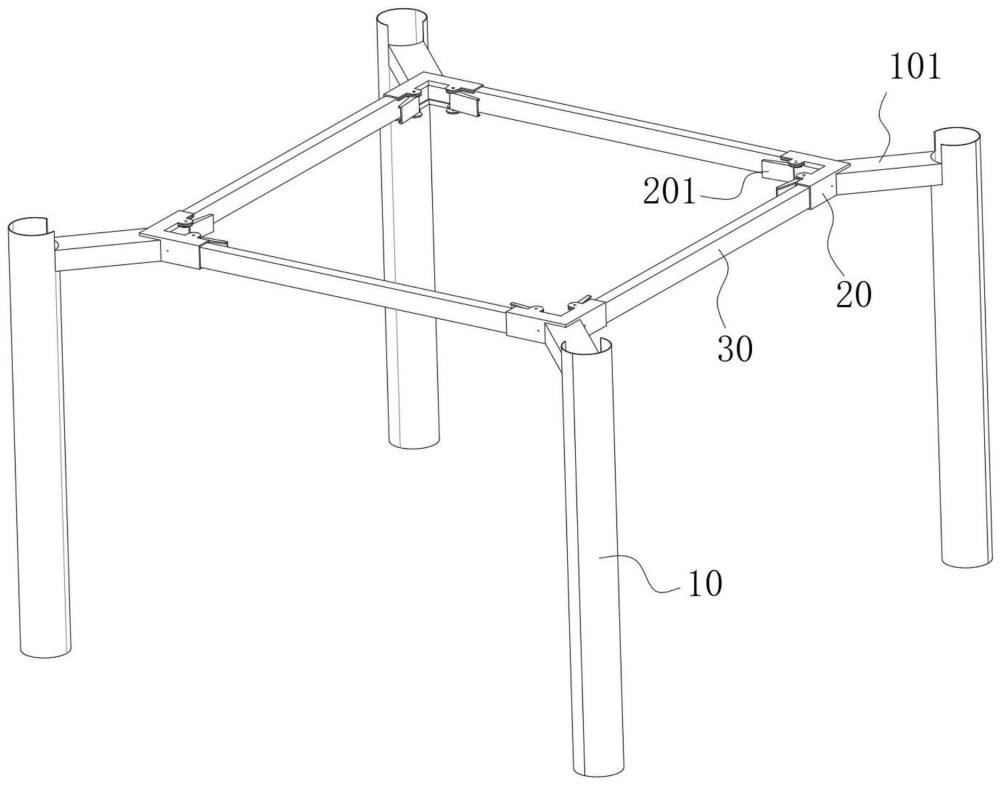

1.一種便于快速拼裝的麻將機底座框架,其特征在于,包括桌腿(10)、連接角架以及框梁(30);所述桌腿(10)設置有四組,四組桌腿(10)的頂部分別固定連接有連接角架;
2.根據權利要求1所述的一種便于快速拼裝的麻將機底座框架,其特征在于,所述中空連接部的上下兩側分別設置有連接板(202),連接板(202)內開始有連接孔,所述卡扣板(201)的兩側分別開設有偏心孔(2011),所述偏心孔(2011)與連接孔內貫穿有連接銷,所述卡扣板(201)通過連接銷與連接板(202)轉動連接。
3.根據權利要求2所述的一種便于快速拼裝的麻將機底座框架,其特征在于,所述卡扣板(201)的偏心孔(2011)處設置有卡緊圓板(2012),所述卡扣板(201)通過卡緊圓板(2012)與框梁(30)進行卡緊固定。
4.根據權利要求3所述的一種便于快速拼裝的麻將機底座框架,其特征在于,當卡扣板(201)與連接角架卡緊時,將卡扣板(201)的狀態設置為卡緊狀態,當卡扣板(201)與連接角架松開時,將卡扣板(201)的狀態設置為松開狀態,所述卡緊狀態的卡緊圓板(2012)靠近連接角架的一側與偏心孔(2011)的距離大于松開狀態的卡緊圓板(2012)靠近連接角架的一側與偏心孔(2011)的距離。
5.根據權利要求1所述的一種便于快速拼裝的麻將機底座框架,其特征在于,所述中空連接部內設置有凸塊(203),所述框梁(30)插入中空連接部的一端開設有卡孔(301),所述卡孔(301)用于與凸塊(203)進行吻合。
6.根據權利要求1所述的一種便于快速拼裝的麻將機底座框架,其特征在于,所述桌腿(10)與連接角架之間通過連接柱(101)進行連接。
