本發明涉及飛行員訓練，尤其涉及一種飛行員空間方位訓練方法及系統。

背景技術：

1、飛行員在實際飛行中需要具備高度的空間定向能力和空間態勢感知能力。因此，對飛行員進行空間定向訓練和空間態勢感知能力訓練對飛行員的能力提升至關重要。

2、在現有的地面航空模擬訓練中，飛行員對空間方位、運動方向，以及某特定目標源(包括三維視覺和三維聽覺目標，如目標敵機、敵方導彈視頻源及聲源信號等)進行訓練時，通常是通過指示員進行主觀估計后使用口述的方式進行表述以及記錄。這種方式雖然能夠達到對飛行員進行訓練的目的，但是使用口述方式進行空間方位的描述耗時較長，且表述的方位數據精度較低，難以對飛行員在空間定向訓練和態勢感知訓練中的方位/方向感知能力進行量化評估，無法滿足復雜的飛行訓練和實驗的需求。

3、在實現本發明的過程中，發明人發現現有技術中至少存在如下問題：

4、現有的對飛行員進行地面航空模擬訓練時，使用的方式無法滿足復雜的飛行訓練和實驗的需求。

技術實現思路

1、本發明的目的在于提供一種飛行員空間方位訓練方法，以解決現有技術中對目標源位置表述耗時長、精度底，難以進行量化評估，無法滿足復雜飛行訓練和實驗需求等技術問題。本發明提供的諸多技術方案中的優選技術方案所能產生的諸多技術效果詳見下文闡述。

2、為實現上述目的，本發明提供了以下技術方案：

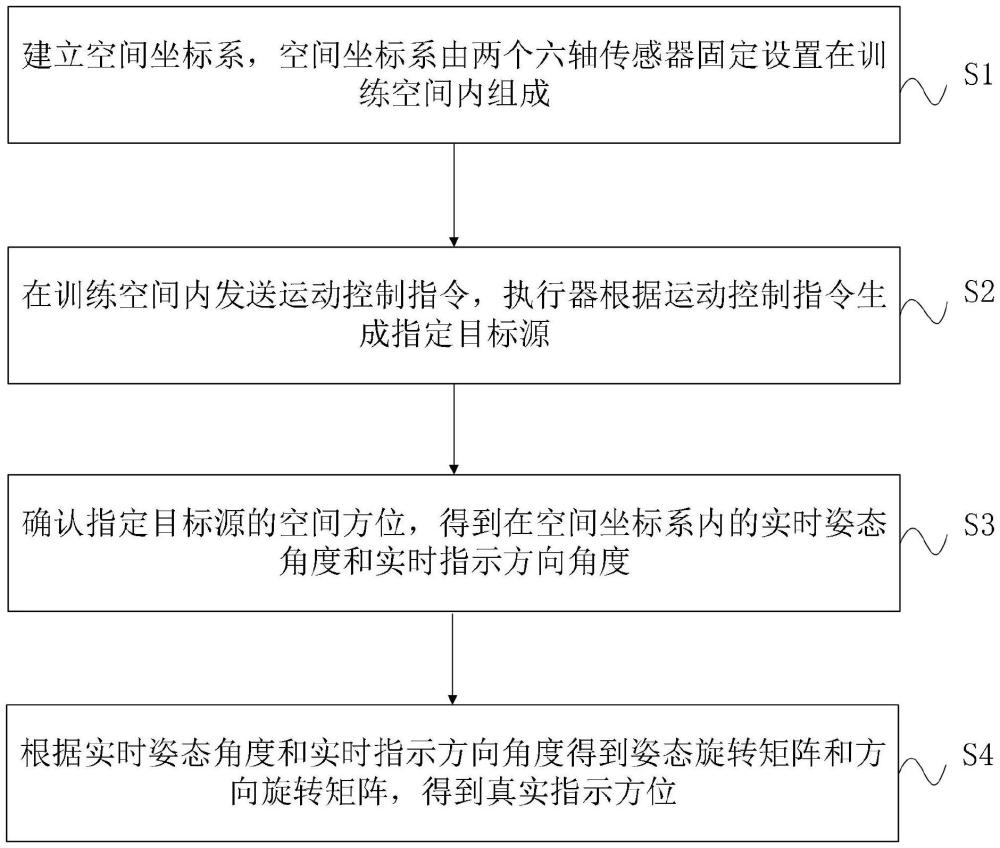

3、第一方面，本發明提供一種飛行員空間方位訓練方法，包括：

4、建立空間坐標系；其中，所述空間坐標系由兩個六軸傳感器固定設置在訓練空間內組成；

5、在所述訓練空間內發送運動控制指令，執行器根據所述運動控制指令生成指定目標源；

6、確認所述指定目標源的空間方位，得到在所述空間坐標系內的實時姿態角度和實時指示方向角度；其中，所述實時姿態角度根據姿態器的初始姿態位置和姿態方向位置計算所得，所述實時指示方向角度根據指示器的初始方向位置和指示目標位置計算所得；

7、根據所述實時姿態角度和實時指示方向角度得到姿態旋轉矩陣和方向旋轉矩陣，得到真實指示方位。

8、可選的，所述確認所述目標源的空間方位，得到在所述空間坐標系內的實時姿態角度，包括：

9、獲取所述姿態器在所述空間坐標系中的初始姿態位置，并根據所述初始姿態位置計算得到初始姿態角度；

10、獲取所述姿態器在所述空間坐標系內的姿態方向位置，并根據初始姿態角度確認所述姿態方向位置在所述空間坐標系內的變化，得到姿態變化角度；

11、使用互補濾波方法將所述初始姿態角度和所述姿態變化角度進行融合，得到實時姿態角度。

12、可選的，獲取所述姿態器在所述空間坐標系中的初始姿態位置，并根據所述初始姿態位置計算得到初始姿態角度；包括：

13、獲取所述姿態器在初始時刻t0的初始姿態位置；

14、所述初始姿態位置在所述空間坐標系內的重力方向為g＝(ax,ay,az)，根據所述初始姿態位置計算得到所述姿態器在所述初始時刻t0的姿態器初始姿態角度(θ,φ,ψ)，即俯仰角θ、滾轉角φ和偏航角ψ；

15、所述俯仰角θ的表達式為：

16、

17、所述滾轉角φ的表達式為：

18、

19、所述姿態器初始偏航角ψ＝0。

20、可選的，所述獲取姿態器在所述空間坐標系內的姿態方向位置，并根據初始姿態角度確認所述姿態方向位置在所述空間坐標系內的變化，得到姿態變化角度，包括：

21、獲取所述姿態器在當前時刻t的姿態方向位置；

22、根據所述初始姿態角度確定所述姿態方向位置所變化的角速度；

23、在初始時刻t0到當前時刻t期間，對所述角速度進行積分，得到姿態變化角度。

24、可選的，在所述對所述角速度進行積分，得到姿態變化角度中，對所述角速度進行積分的表達式為:

25、

26、

27、

28、其中，δθ為俯仰角度變化，δφ為滾轉角度變化，δψ為偏航角度變化，wx為所述角速度在所述空間坐標系內在x軸上的測量值，wy為所述角速度在所述空間坐標系內在y軸上的測量值，wz為所述角速度在所述空間坐標系內在z軸上的測量值。

29、可選的，所述確認所述目標源的空間方位，得到在所述空間坐標系內的實時指示方向角度，包括：

30、獲取所述指示器在所述空間坐標系中的初始方向位置，并根據所述初始方向位置計算得到初始方向角度；

31、獲取所述指示器在所述空間坐標系內的指示目標位置，并根據初始方向角度確認所述指示目標位置在所述空間坐標系內的變化，得到指示變化角度；

32、使用互補濾波方法將所述初始方向角度和所述指示變化角度進行融合，得到實時指示方向角度。

33、可選的，所述根據所述實時姿態角度和實時方向角度得到姿態旋轉矩陣和方向旋轉矩陣，得到真實指示方位，包括：

34、設定指示器初始時刻指示方向并通過指示器實時指示方向角度得到方向旋轉矩陣；

35、通過方向旋轉矩陣和指示器初始時刻指示方向得到指示器實時指示方向位置；

36、通過姿態器的實時姿態角度，得到姿態旋轉矩陣；

37、通過指示器實時指示方向和姿態旋轉矩陣得到真實指示方位。

38、第二方面，本發明還提供一種飛行員空間方位訓練系統，用于執行上述任一項所述的飛行員空間方位訓練方法，包括：第一六軸傳感器、第二六軸傳感器、姿態器、指示器、執行器和終端；

39、所述第一六軸傳感器和第二六軸傳感器固定設置在訓練空間內，用于構建構建空間坐標系；

40、所述執行器用于在所述空間坐標系根據所述運動控制指令生成指定目標源；

41、所述姿態器位于飛行員的頭部，用于獲取初始姿態位置和根據所述指定目標源確認姿態方向位置；

42、所述指示器位于所述飛行員的手部，用于獲取初始方向位置和根據所述指定目標源確認指示目標位置；

43、所述第一六軸傳感器、第二六軸傳感器、執行器、姿態器和指示器均與所述終端連接，所述終端用于對所述姿態方向位置和所述指示目標位置進行方位解算，以及顯示解算后所得到的目標源真實指示方位。

44、可選的，所述指示器上設置有指示目標位置確認按鈕。

45、可選的，所述第一六軸傳感器、第二六軸傳感器、姿態器和指示器通過藍牙或wifi與所述終端連接。

46、實施本發明上述技術方案中的一個技術方案，具有如下優點或有益效果：

47、使用兩個固定在訓練空間內的六軸傳感器作為空間坐標系，為姿態器和指示器提供空間方位，并通過融合算法實時解算飛行員的頭部姿態和指示方向，極大提升了訓練過程中飛行員感知的空間方位數據的精度，使得飛行員在訓練過程中實現實時快速響應并記錄指示數據。能夠?qū)w行員在訓練過程中的主觀方位判斷轉化為精確的客觀數據，能夠滿足負載的飛行訓練和實驗需求，并為提高飛行員定向與態勢感知訓練的科學性提供了保障。
