本技術屬于玩具，尤其涉及一種具備多形態組合變形的機器人。

背景技術：

1、玩具機器人是一種兒童比較喜歡的玩具類型之一，由于造型別致，通常是卡通機器人的等比例模型而受到眾多消費者的喜愛。

2、如申請號cn201520591422.0的實用新型涉及玩具機器人技術領域，尤其涉及一種智能玩具機器人。本實用新型為解決了現有玩具性能和娛樂性單一的缺點，一種智能玩具機器人，包括機器人主體、轉軸電機、處理器、左腰間接收發射器、右腰間接收發射器、左手環和右手環，定位接收發射處理器，通過在機器人身上安裝音樂播放器，可隨時的播放自己喜歡的音樂，采用履帶等移動方式，可使機器人平穩的移動，通過檢查人的移動，可使機器人更隨人一起移動，增加了人與機器人的互動性，使玩具具有豐富的娛樂性，性能完好。

3、該機器人不能進行組合變形，結構造型單一，缺乏供兒童玩耍的趣味性。

技術實現思路

1、本實用新型的目的在于提供一種具備多形態組合變形的機器人，以解決上述背景技術中提出的問題。

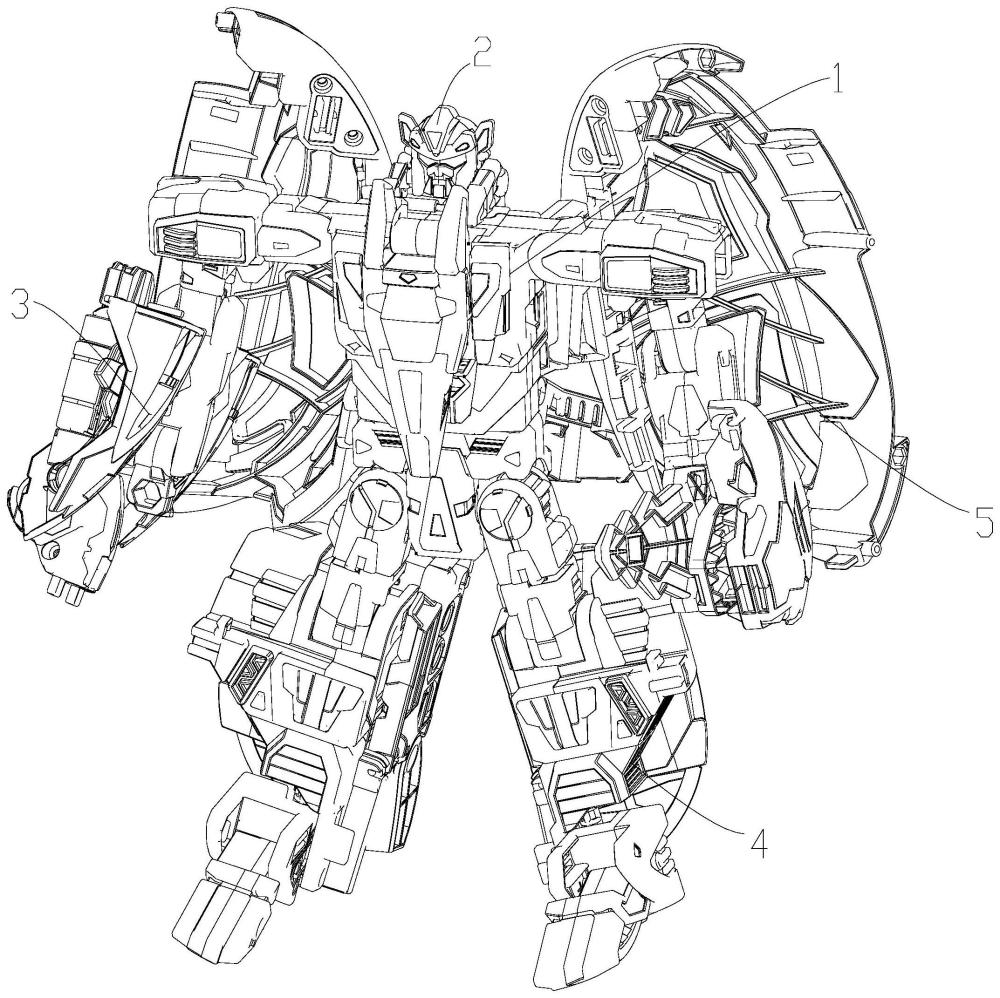

2、有鑒于此，本實用新型提供一種具備多形態組合變形的機器人，包括主身部及設在所述主身部頂部的頭部組件、轉動設在主身部上部兩側的手部組件、轉動設在主身部下部兩側的腳部組件、轉動設在主身部后側的翼部組件，所述翼部組件位于手部組件后側，由所述頭部組件、手部組件、腳步組件和翼部組件圍繞主身部折疊/展開構建成多種組合形態。

3、本實用新型進一步的實施方案是，所述頭部組件包括機器人頭、頭座和翼龍頭，所述頭座鉸接連接在主身部頂部靠后一側，所述機器人頭轉動連接在頭座上，所述翼龍頭轉動連接在頭座前端上并位于機器人頭前側。

4、本實用新型進一步的實施方案是，所述主身部前側胸部上形成貼合槽，所述貼合槽上設有聲光部件用于發聲發光，所述頭部組件能夠翻折至頭座貼合在主身部頂面時，所述翼龍頭恰好貼合住貼合槽。

5、本實用新型進一步的實施方案是，所述手部組件包括第一手關節、第二手關節、第三手關節、手部、劍板、翼龍盾和蛋殼盾，所述第一手關節一端和主身部上部兩側轉動連接，所述第一手關節、第二手關節、第三手關節和手部之間依次轉動連接，所述劍板插接于手部上，所述蛋殼盾和翼龍盾分別對應插接在不同側的第三手關節上，所述翼龍盾和劍板在同一個手部組件上。

6、本實用新型進一步的實施方案是，所述蛋殼盾包括盾板，所述盾板和第三手關節插接，所述盾板背向第三手關節的一側還轉動設有第一蛋殼護甲和第二蛋殼護甲，所述第一蛋殼護甲設在盾板兩側，所述第二蛋殼護甲位于第一蛋殼護甲之間。

7、本實用新型進一步的實施方案是，所述腳部組件包括第一腳關節、第二腳關節、第三腳關節、第四腳關節和第五腳關節，所述第一腳關節、第二腳關節、第三腳關節、第四腳關節和第五腳關節依次轉動連接，所述第一腳關節上端轉動連接在主身部下部兩側上，所述第三腳關節外部形態和第一蛋殼護甲相適配，所述第三腳關節上還凹設成凹槽，所述第四腳關節和第五腳關節均能夠經轉動后貼合入凹槽中。

8、本實用新型進一步的實施方案是，所述翼部組件包括翼板和翼殼，所述翼板轉動連接在主身部后部的兩側上，所述翼殼一側轉動連接翼板外側，所述翼殼上開設通槽，所述翼殼呈蛋殼狀。

9、本實用新型進一步的實施方案是，所述主身部后部還轉動設有襟板，所述襟板在翼板下方。

10、本實用新型的有益效果是：

11、本機器人的手部組件、腳部組件、頭部組件和翼部組件均可以單獨進行折疊和展開，從而配合主身部形成多種形態組合的機器人，折展的過程可以增加玩耍的可操行性和趣味性。

技術特征：

1.一種具備多形態組合變形的機器人，其特征在于，包括主身部及設在所述主身部頂部的頭部組件、轉動設在主身部上部兩側的手部組件、轉動設在主身部下部兩側的腳部組件、轉動設在主身部后側的翼部組件，所述翼部組件位于手部組件后側，由所述頭部組件、手部組件、腳步組件和翼部組件圍繞主身部折疊/展開構建成多種組合形態。

2.根據權利要求1所述的一種具備多形態組合變形的機器人，其特征在于，所述頭部組件包括機器人頭、頭座和翼龍頭，所述頭座鉸接連接在主身部頂部靠后一側，所述機器人頭轉動連接在頭座上，所述翼龍頭轉動連接在頭座前端上并位于機器人頭前側。

3.根據權利要求2所述的一種具備多形態組合變形的機器人，其特征在于，所述主身部前側胸部上形成貼合槽，所述貼合槽上設有聲光部件用于發聲發光，所述頭部組件能夠翻折至頭座貼合在主身部頂面時，所述翼龍頭恰好貼合住貼合槽。

4.根據權利要求1所述的一種具備多形態組合變形的機器人，其特征在于，所述手部組件包括第一手關節、第二手關節、第三手關節、手部、劍板、翼龍盾和蛋殼盾，所述第一手關節一端和主身部上部兩側轉動連接，所述第一手關節、第二手關節、第三手關節和手部之間依次轉動連接，所述劍板插接于手部上，所述蛋殼盾和翼龍盾分別對應插接在不同側的第三手關節上，所述翼龍盾和劍板在同一個手部組件上。

5.根據權利要求4所述的一種具備多形態組合變形的機器人，其特征在于，所述蛋殼盾包括盾板，所述盾板和第三手關節插接，所述盾板背向第三手關節的一側還轉動設有第一蛋殼護甲和第二蛋殼護甲，所述第一蛋殼護甲設在盾板兩側，所述第二蛋殼護甲位于第一蛋殼護甲之間。

6.根據權利要求5所述的一種具備多形態組合變形的機器人，其特征在于，所述腳部組件包括第一腳關節、第二腳關節、第三腳關節、第四腳關節和第五腳關節，所述第一腳關節、第二腳關節、第三腳關節、第四腳關節和第五腳關節依次轉動連接，所述第一腳關節上端轉動連接在主身部下部兩側上，所述第三腳關節外部形態和第一蛋殼護甲相適配，所述第三腳關節上還凹設成凹槽，所述第四腳關節和第五腳關節均能夠經轉動后貼合入凹槽中。

7.根據權利要求1所述的一種具備多形態組合變形的機器人，其特征在于，所述翼部組件包括翼板和翼殼，所述翼板轉動連接在主身部后部的兩側上，所述翼殼一側轉動連接翼板外側，所述翼殼上開設通槽，所述翼殼呈蛋殼狀。

8.根據權利要求7所述的一種具備多形態組合變形的機器人，其特征在于，所述主身部后部還轉動設有襟板，所述襟板在翼板下方。

技術總結
本技術公開一種具備多形態組合變形的機器人，包括主身部及設在主身部頂部的頭部組件、轉動設在主身部上部兩側的手部組件、轉動設在主身部下部兩側的腳部組件、轉動設在主身部后側的翼部組件，翼部組件位于手部組件后側，由頭部組件、手部組件、腳步組件和翼部組件圍繞主身部折疊/展開構建成多種組合形態。本機器人的手部組件、腳部組件、頭部組件和翼部組件均可以單獨進行折疊和展開，從而配合主身部形成多種形態組合的機器人，折展的過程可以增加玩耍的可操行性和趣味性。

技術研發人員：蔡俊銘
受保護的技術使用者：廣東易騰動漫文化有限公司
技術研發日：20240429
技術公布日：2025/3/20
