【技術領域】

本發明涉及一種木材加工機。

背景技術：

家具用榫頭加工，包括在木材上加工榫槽、曲面、線條等等，目前一般都是采用人工手動加工的，有的榫頭的上面、前面、后面、左面、右面五個方向都需要加工，工人就得一個一個方向輪流進行手動加工，需要鋸、鉆、切割等工具進行多次加工，勞動強度大，加工時間長，加工成本非常高，加工精細度很難掌握。

技術實現要素：

本發明的目的在于克服現有技術的不足之處，提供自動化程度高，加工方便，加工精準、多樣，不會產生蹦頭，不會損壞木頭，減少加工時間，降低加工成本的木材加工機。

本發明的目的是這樣實現的：

一種木材加工機，其特征在于其包括機床，機床上設有固定木材的固定機構，機床的一側還設有可在機床上滑動的豎軸座，豎軸座上設有可在豎軸座上前、后及上、下滑動的橫軸座，橫軸座上設有旋轉主軸總成，旋轉主軸總成包括旋轉電機座，旋轉電機座上設有多個方向的刀頭組件。

如上所述一種木材加工機，其特征在于所述的固定機構包括固定在機床上的支承梁，支承梁上固定有夾料總成和定位桿，支承梁一側還設有高度調節架。

如上所述一種木材加工機，其特征在于所述的機床上設有多根與機床垂直設置的支承梁，每根支承梁上設有多根定位桿，每根定位桿旁邊均設有一夾料總成，每根支承梁的一側均設有一高度調節架。

如上所述一種木材加工機，其特征在于所述的夾料總成包括固定在支承梁上的夾緊氣缸，夾緊氣缸上設有壓緊擺臂，夾緊氣缸的輸出軸通過擺動桿與壓緊擺臂鉸接。

如上所述一種木材加工機，其特征在于所述的高度調節架包括調節底架，調節底架上的兩側設有調節支承板，調節支承板上設有多個不同高度的調節階梯，該兩個調節支承板之間支承有高度支承板，高度支承板的兩側下部均設有與調節階梯配合的凸塊，高度支承板上設有斜槽，調節底架設有底架固定孔，底架固定孔內固定有插入到斜槽的限位桿。

如上所述一種木材加工機，其特征在于所述的旋轉電機座為方形體，方形體電機座的左、右、上、下四方向各設有刀頭組件。

如上所述一種木材加工機，其特征在于所述的旋轉電機座的上、下及前、后對稱設置有刀頭固定孔，旋轉電機座內的上壁、下壁及前壁、后壁對稱設置有固定槽，方形體電機座設有雙頭刀頭，雙頭刀頭由固定槽限位，雙頭刀頭的兩端從刀頭固定孔伸出方形體電機座的左、右兩端或左、右兩端。

如上所述一種木材加工機，其特征在于所述的橫軸座上設有固定旋轉電機座的框架，框架的兩側各設有一軸承，旋轉電機座的兩端設有與軸承連接的軸。

如上一種木材加工機，其特征在于所述的豎軸座上設有豎軸導軌，十字拖板通過拖板后滑塊與豎軸導軌連接，十字拖板前側還設有拖板前滑塊，橫軸座上設有與拖板前滑塊連接的橫軸導軌。

如上所述一種木材加工機，其特征在于所述的機床上設有齒條，豎軸座上設有旋轉電機，旋轉電機的輸出端設有與機床上的齒條嚙合的齒輪，豎軸座上還設有豎軸電機和豎軸氣缸，豎軸電機的輸出端連接有帶動十字拖板滑動的豎軸絲桿，豎軸氣缸的輸出軸與十字拖板連接；所述的橫軸座上設有橫軸電機，橫軸電機的輸出端連接有帶動十字拖板橫向滑動的橫軸絲桿。

本發明的有益效果是：

本發明在待加工木頭放置在機床上時，通過固定機構固定，豎軸座可以帶動橫軸座在機床上左、右滑動，橫軸座可以帶動旋轉主軸總成前、后及上、下移動，從而可以帶動刀頭組件可以在x軸、y軸及z軸三個方向移動，方便從各個方向對木頭進行加工，從而由于在旋轉電機座上設有多個方向的刀頭組件，既方便更換刀頭，也方便加工，旋轉電機座可正轉或反轉，加工紋路多樣化，并可以完全順著木頭紋路方向加工，不會產生蹦頭，不會損壞木頭。自動化程度高，加工方便，加工精準、多樣，，減少了加工時間，降低了加工成本。

【附圖說明】

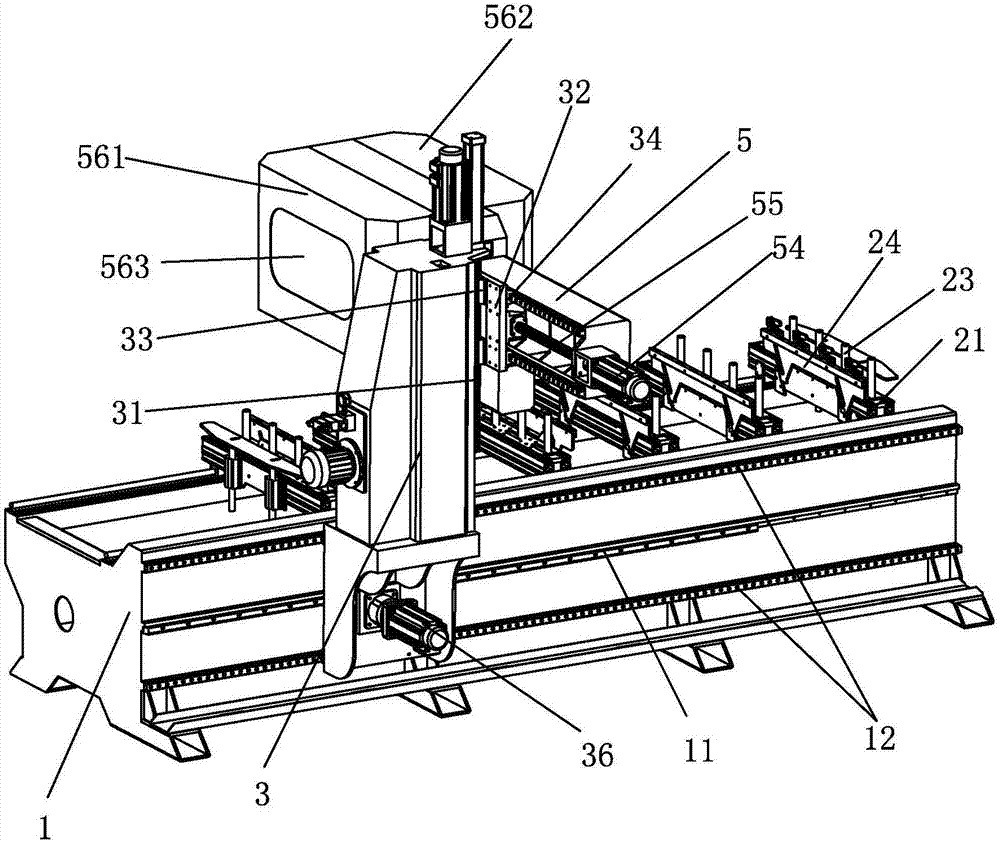

圖1是本發明的立體圖；

圖2是本發明的立體圖；

圖3是本發明的結構圖；

圖4是本發明的固定機構的結構圖；

圖5是本發明的固定機構的結構圖

圖6是本發明的豎軸座和橫軸座的結構圖；

圖7是圖6的結構爆炸圖；

圖8是本發明的旋轉電機座和刀頭組件的立體圖；

圖9是本發明的旋轉電機座和刀頭組件的結構圖；

圖10是本發明的旋轉電機座的結構圖；

圖11是圖10的a-a剖視圖。

【具體實施方式】

下面結合附圖對本發明作進一步說明：

一種木材加工機，其包括機床1，機床1上設有固定木材的固定機構2，機床1的一側還設有可在機床1上滑動的豎軸座3，豎軸座3上設有可在豎軸座上前、后及上、下滑動的橫軸座5，橫軸座5上設有旋轉主軸總成6，旋轉主軸總成6包括旋轉電機座7，旋轉電機座7上設有多個方向的刀頭組件8。待加工木頭放置在機床1上時，通過固定機構2固定，豎軸座3可以帶動橫軸座5在機床上左、右滑動，橫軸座5可以帶動旋轉主軸總成6前、后及上、下移動，從而可以帶動刀頭組件8可以在x軸、y軸及z軸三個方向移動，方便從各個方向對木頭進行加工，從而由于在旋轉電機座7上設有多個方向的刀頭組件8，既方便更換刀頭，也方便加工，旋轉電機座7可正轉或反轉，加工紋路多樣化，并可以完全順著木頭紋路方向加工，不會產生蹦頭，不會損壞木頭。非常方便在木頭上進行加工榫槽、曲面、線條的各種人工加工費時費力的加工方法。

固定機構2包括固定在機床1上的支承梁21，支承梁21上固定有夾料總成22和定位桿23，支承梁21一側還設有高度調節架24。

本發明可以是在機床1上設有多根與機床垂直設置的支承梁21，每根支承梁21上設有多根定位桿23，每根定位桿23旁邊均設有一夾料總成22，每根支承梁21的一側均設有一高度調節架24。本發明還可以設置至少是二組不同方向的和夾料總成22和高度調節架24。

夾料總成22包括固定在支承梁21上的夾緊氣缸221，夾緊氣缸221上設有壓緊擺臂222，夾緊氣缸221的輸出軸223通過擺動桿224與壓緊擺臂222鉸接。

高度調節架24包括調節底架241，調節底架241上的兩側設有調節支承板242，調節支承板242上設有多個不同高度的調節階梯243，該兩個調節支承板242之間支承有高度支承板244，高度支承板244的兩側下部均設有與調節階梯243配合的凸塊2441，高度支承板244上設有斜槽245，調節底架241設有底架固定孔246，底架固定孔246內固定有插入到斜槽245的限位桿(圖中未示)。

在機床1上的兩側邊還設有擋板25，擋板25下部通過擋板支撐桿251與機床1固定。

旋轉電機座7為方形體，方形體電機座的左、右、上、下四方向各設有刀頭組件8。

本發明的旋轉電機座7的上、下及前、后對稱設置有刀頭固定孔71，旋轉電機座7內的上壁、下壁及前壁、后壁對稱設置有固定槽72，方形體電機座設有雙頭刀頭，雙頭刀頭由固定槽72限位，雙頭刀頭的兩端從刀頭固定孔71伸出方形體電機座的左、右兩端或左、右兩端。刀頭組件8包括刀頭座81，刀頭座81兩端固定鉆銑刀具82，刀頭座81設有刀頭座固定孔83，旋轉電機座7上設有與刀頭座固定孔83配合的電機座固定孔73。這樣既可以安裝不同類型的鉆銑刀具，作鉆銑加工，通過控制旋轉電機座7旋轉各個刀頭各作豎向、橫向、斜向加工，并且節省刀頭安裝的零部件，減少成本。

本發明的橫軸座5上設有固定旋轉電機座7的框架51，框架51的兩側各設有一軸承52，旋轉電機座7的兩端設有與軸承52連接的軸53。

本發明的豎軸座3上設有豎軸導軌31，十字拖板32通過拖板后滑塊33與豎軸導軌31連接，十字拖板32前側還設有拖板前滑塊34，橫軸座5上設有與拖板前滑塊34連接的橫軸導軌35。

本發明的機床1上設有齒條11，豎軸座3上設有旋轉電機36，旋轉電機36的輸出端設有與機床上的齒條11嚙合的齒輪37，機床上還設有機床導軌12，豎軸座3上還設有與機床導軌12配合的豎軸座下滑塊38。所述的機床導軌12最好是二條，上、下分布在機床一側，所述的豎軸座下滑塊3也為二條。

本發明的豎軸座3上還設有豎軸電機301和豎軸氣缸302，豎軸電機301的輸出端連接有帶動十字拖板32滑動的豎軸絲桿303，豎軸氣缸302的輸出軸與十字拖板32連接；所述的橫軸座5上設有橫軸電機54，橫軸電機54的輸出端連接有帶動十字拖板橫向滑動的橫軸絲桿55。

本發明在橫軸座5上還設有將旋轉電機座7保護起來的保護罩56，保護罩分成左保護罩561和右保護罩562，左保護罩561和右保護罩562分別固定在框架51的左、右兩側。在左保護罩561和右保護罩562上還設有透明窗口563，方便操作者透過透明窗口觀察木頭加工的情況。
