本技術涉及托盤生產，具體涉及一種木屑托盤生產用脫模轉運裝置。

背景技術：

1、模壓托盤是利用回收的廢木材、廢木屑、鋸末木屑等材料通過熱壓機擠壓成型的而制作的。常見用于物流、倉儲和運輸等領域，因其利用廢棄材料加工而成，且具有制作成本低、低污染、抗沖擊力等優勢，受到業界的普遍歡迎。

2、模壓托盤在模具內擠壓成型，再經托盤頂升機構頂出，將成型后的托盤頂出后，需要人工將托盤轉移到其他的地方，以便于后續的操作，但由于模壓托盤剛成型完成，其溫度過高，容易燙傷施工人員，危害其身體健康，而若是等待模壓托盤冷卻后再轉移，則又會耗費大量的時間，降低其工作效率。

技術實現思路

1、本實用新型針對現有技術的不足，提供一種木屑托盤生產用脫模轉運裝置，以解決上述背景技術中所提到的問題。

2、為實現上述技術目的，本實用新型提出如下技術方案：一種木屑托盤生產用脫模轉運裝置，包括加工平臺，加工平臺的中部設有模具，加工平臺的一端設有用于向模具內送料的鋪料機構，模具的底部設有托盤頂升機構，其特征在于：所述加工平臺的另一端設有轉運機構和輸送架，所述輸送架位于轉運機構遠離模具的一側，轉運機構包括托架和驅動托架向模具方向靠近或者遠離的驅動組件一，所述輸送架上滑動設置有夾取機構，輸送架的一端設有驅動夾取機構移動的驅動組件二，夾取機構包括夾具和驅動夾具升降的升降組件。

3、進一步的，所述驅動組件一包括伺服電機、絲杠一以及與絲杠一相適配的絲杠螺母一，托架設置在絲杠螺母一上，所述加工平臺頂部的兩側設有滑軌，托架兩端的底部均設有與軌道相適配的滑塊，所述滑塊滑動安裝在軌道上，所述托架上設有托桿。

4、進一步的，所述驅動組件二包括伸縮桿和滑動安裝在輸送架上的固定板，伸縮桿位于輸送架的一側，且伸縮桿的兩端分別與輸送架和固定板連接。

5、進一步的，所述夾具包括支撐座、絲杠二、左夾具和右夾具，支撐座通過支撐桿固接在驅動組件二上，絲杠二轉動設置在支撐座上，左夾具和右夾具均通過絲杠螺母二設置在絲杠二上并在絲杠二上相對或向背運動，在支撐座的一側設有驅動絲杠二轉動的驅動電機。

6、進一步的，所述升降組件包括電機和兩個固定桿，固定桿均固接在驅動組件二上，固定桿上均開設有滑槽，滑槽內滑動設有軌道，軌道上均固接有齒條，兩個固定桿之間設有安裝框，安裝框對稱的內壁之間通過軸承連接有轉軸，所述轉軸上設有與齒條相適配的齒輪，轉軸的中部設有從動錐形齒輪，電機設置在驅動組件二上，且電機的輸出端連接有與從動錐形齒輪嚙合的主動錐形齒輪。

7、進一步的，兩個所述固定桿之間通過若干個連接桿連接。

8、與現有技術相比，本實用新型產生的有益效果是：本實用新型結構新穎，構思巧妙，操作簡單方便，和現有技術相比具有以下優點：本實用新型將托盤頂起后，通過驅動組件一將托盤轉移到模具的一端，再通過夾取機構將托盤夾起并移動到加工平臺的一側，通過升降組件將托盤放置在地上或者放置架上，整個取放工作均不需要人員靠近或者手動操作，可有效避免高溫危害施工人員，并且實現了機械化轉移托盤，大大降低了勞動量，提高了工作效率。

技術特征：

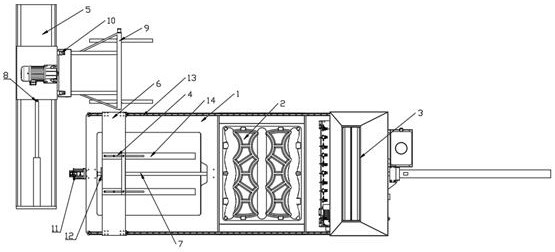

1.一種木屑托盤生產用脫模轉運裝置，包括加工平臺（1），加工平臺（1）的中部設有模具（2），加工平臺（1）的一端設有用于向模具（2）內送料的鋪料機構（3），模具（2）的底部設有托盤頂升機構，其特征在于：所述加工平臺（1）的另一端設有轉運機構（4）和輸送架（5），所述輸送架（5）位于轉運機構（4）遠離模具（2）的一側，轉運機構（4）包括托架（6）和驅動托架（6）向模具（2）方向靠近或者遠離的驅動組件一（7），所述輸送架（5）上滑動設置有夾取機構，輸送架（5）的一端設有驅動夾取機構移動的驅動組件二（8），夾取機構包括夾具（9）和驅動夾具（9）升降的升降組件（10）。

2.根據權利要求1所述的一種木屑托盤生產用脫模轉運裝置，其特征在于：所述驅動組件一（7）包括伺服電機（11）、絲杠一以及與絲杠一相適配的絲杠螺母一（12），托架（6）設置在絲杠螺母一（12）上，所述加工平臺（1）頂部的兩側設有滑軌（13），托架（6）兩端的底部均設有與滑軌（13）相適配的滑塊，所述滑塊滑動安裝在滑軌（13）上，所述托架（6）上設有托桿（14）。

3.根據權利要求1所述的一種木屑托盤生產用脫模轉運裝置，其特征在于：所述驅動組件二（8）包括伸縮桿（15）和滑動安裝在輸送架（5）上的固定板（16），伸縮桿（15）位于輸送架（5）的一側，且伸縮桿（15）的兩端分別與輸送架（5）和固定板（16）連接。

4.根據權利要求1所述的一種木屑托盤生產用脫模轉運裝置，其特征在于：所述夾具（9）包括支撐座（17）、絲杠二、左夾具（18）和右夾具（19），支撐座（17）通過支撐桿（20）固接在驅動組件二（8）上，絲杠二轉動設置在支撐座（17）上，左夾具（18）和右夾具（19）均通過絲杠螺母二設置在絲杠二上并在絲杠二上相對或向背運動，在支撐座（17）的一側設有驅動絲杠二轉動的驅動電機（21）。

5.根據權利要求1所述的一種木屑托盤生產用脫模轉運裝置，其特征在于：所述升降組件（10）包括電機（22）和兩個固定桿（23），固定桿（23）均固接在驅動組件二（8）上，固定桿（23）上均開設有滑槽（24），滑槽（24）內滑動設有軌道（25），軌道（25）上均固接有齒條（26），兩個固定桿（23）之間設有安裝框（27），安裝框（27）對稱的內壁之間通過軸承連接有轉軸（28），所述轉軸（28）上設有與齒條（26）相適配的齒輪（29），轉軸（28）的中部設有從動錐形齒輪（30），電機（22）設置在驅動組件二（8）上，且電機（22）的輸出端連接有與從動錐形齒輪（30）嚙合的主動錐形齒輪（31）。

6.根據權利要求5所述的一種木屑托盤生產用脫模轉運裝置，其特征在于：兩個所述固定桿（23）之間通過若干個連接桿（32）連接。

技術總結
本技術涉及托盤生產技術領域，具體涉及一種木屑托盤生產用脫模轉運裝置；包括加工平臺，加工平臺的中部設有模具，加工平臺的一端設有用于向模具內送料的鋪料機構，模具的底部設有托盤頂升機構，其特征在于：所述加工平臺的另一端設有轉運機構和輸送架，所述輸送架位于轉運機構遠離模具的一側，轉運機構包括托架和驅動托架向模具方向靠近或者遠離的驅動組件一，所述輸送架上滑動設置有夾取機構，輸送架的一端設有驅動夾取機構移動的驅動組件二，夾取機構包括夾具和驅動夾具升降的升降組件；本技術整個取放工作均不需要人員靠近或者手動操作，可有效避免高溫危害施工人員，并且實現了機械化轉移托盤，大大降低了勞動量，提高了工作效率。
