本發明涉及家具板材打孔，特別涉及一種定制家具板材的多工位打孔機。

背景技術：

1、定制家具板材的多工位打孔機是一種高效、精確的機械設備，廣泛應用于家具制造業中，它采用先進的數控技術，能夠實現對家具板材的精確打孔，滿足定制家具的多樣化需求。同時，多工位設計使得設備能夠同時處理多個工件，大大提高了生產效率。

2、現有技術中的定制家具板材的多工位打孔機主要包括支架、操作臺、基座和鉆孔裝置，使用時，將家具板材放置在基座上，利用鉆孔裝置對其進行打孔作業，但是，在實際使用過程中，鉆孔過程中鉆桿與家具板材之間高速摩擦會產生一定的熱量，進而可能會導致家具板材受熱形變等問題，同時，對于部分木質板材還可能會導致打孔周邊出現燒焦等情況，影響美觀的同時，還會降低打孔的使用效果，甚至會導致木材起火等嚴重問題。

3、因此，針對上述問題提出一種定制家具板材的多工位打孔機。

技術實現思路

1、為了彌補現有技術的不足，鉆孔過程中鉆桿與家具板材之間高速摩擦會產生一定的熱量，進而可能會導致家具板材受熱形變等問題，同時，對于部分木質板材還可能會導致打孔周邊出現燒焦等情況，影響美觀的同時，還會降低打孔的使用效果，甚至會導致木材起火等嚴重問題，提出的一種定制家具板材的多工位打孔機。

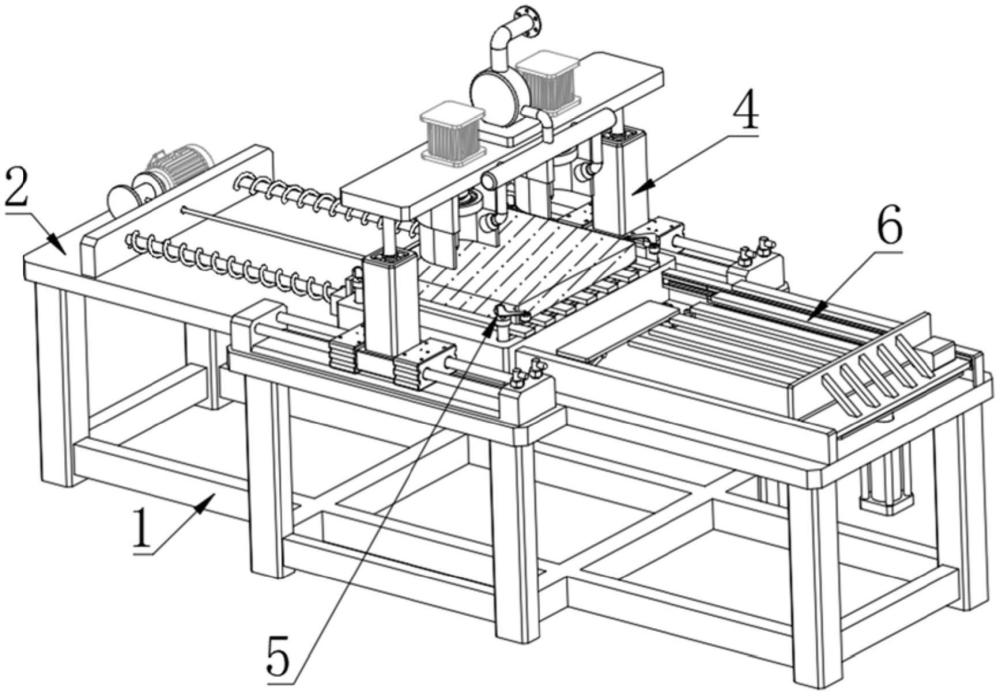

2、本發明解決其技術問題所采用的技術方案是：一種定制家具板材的多工位打孔機，包括支架，所述支架的頂部固定連接有操作臺，所述操作臺頂端的中部固定連接有基座，所述操作臺的中部固定安裝有鉆孔結構，所述基座的頂部安裝有定位結構，所述基座外表面的兩側固定安裝有輔助結構，所述鉆孔結構包括固定連接有操作臺中部兩側的底座，兩塊所述底座的頂部均固定安裝有氣動滑軌，兩組所述氣動滑軌的頂部均活動安裝有立柱，兩個所述立柱的中部均固定安裝有電動伸縮桿一，兩個所述電動伸縮桿一的輸出端均固定連接有頂板，所述頂板的頂部對稱固定安裝有打孔組件。

3、優選的，所述打孔組件包括固定安裝在頂板頂端的伺服電機一，所述伺服電機一的輸出端貫穿至頂板的底端，所述伺服電機一的輸出端固定連接有鉆頭，所述鉆頭的底部安裝有鉆桿，所述頂板的底端固定連接有套環，所述套環的開合有齒槽，所述齒槽的內壁嚙合連接有齒輪，所述鉆頭的外壁固定連接有齒環，所述齒環位于套環的內部，且所述齒環的外壁與齒輪的外壁嚙合連接，所述齒輪的底端貫穿出套環的底端，所述齒輪的底端固定連接有滑動伸縮桿，所述滑動伸縮桿的底端固定連接有刮板。

4、優選的，所述頂板頂端的中部固定連接有水泵，所述水泵的輸出端固定連接有輸水管，所述輸水管底部的外壁固定連接有分流管，所述分流管的底端固定連接有霧化噴頭。

5、優選的，所述頂板的底端固定連接有弧面套殼一，所述弧面套殼一的底部滑動連接有弧面套殼二，所述弧面套殼一和弧面套殼二位于套環的外部，且弧面套殼一和弧面套殼二的開口處正對霧化噴頭的噴水口。

6、優選的，所述定位結構包括轉動連接在基座內部頂端的轉板，所述轉板底部的兩端均轉動連接有連桿一，兩個所述連桿一相互遠離的一端部均轉動連接有滑板，兩個所述滑板頂端的兩端部均固定連接有圓桿，四個所述圓桿的頂端均貫穿出基座的頂端，所述基座的頂端對稱開設有兩個貫穿基座的滑槽，兩個所述滑槽的內壁分別與四個圓桿的外壁滑動連接，所述基座內部的底部固定安裝有電動伸縮桿二，所述電動伸縮桿二的輸出端與一個滑板的底部固定連接。

7、優選的，四個所述圓桿頂端的軸心處均轉動連接有轉動桿，四個所述轉動桿的頂端均固定連接有三角板，四個所述三角板底端遠離轉動桿的兩端部均轉動連接有橡膠輥。

8、優選的，四個所述轉動桿頂端的邊緣處均固定連接有圓盒，四個所述圓盒的內壁均固定連接有卷簧，四個所述卷簧的內端分別與四個轉動桿的外壁固定連接。

9、優選的，所述輔助結構包括固定安裝在操作臺頂端的上料組件、上推組件、下降組件和退料組件以及上料架，所述上料組件包括固定連接在操作臺頂端的保護殼，所述保護殼內壁的中部固定連接有上滑軌和下滑軌，所述保護殼內壁的兩端部分別與滑動連接有活動滑軌一和活動滑軌二，所述活動滑軌二的底端以及保護殼底部的一端部均固定連接有磁鐵，位于上下位置所述磁鐵的相對面互斥，所述上料架底部的頂端固定安裝有電源，上料架底部的兩側轉動連接有電動滾輪，所述電源的輸出端與電動滾輪的輸入端固定連接，所述上料架靠近基座的一側固定連接有上料叉齒，所述電動滾輪外壁的大小和形狀與上滑軌、下滑軌、活動滑軌一和活動滑軌二的內壁大小和形狀相適配。

10、優選的，所述上推組件包括固定安裝在操作臺底端邊緣處的液壓桿，所述液壓桿的輸出端貫穿出操作臺的頂端，所述液壓桿的輸出端固定連接有推板一，所述下降組件包括推板二，所述推板二底端的四角位置均轉動連接有連桿二，四個所述連桿二的底端部均轉動連接有彈性阻尼器，四個所述彈性阻尼器均固定安裝在操作臺的頂端。

11、優選的，所述退料組件包括固定連接在操作臺頂端遠離上料組件位置的固定板，所述固定板與基座的相對面之間固定連接有兩個導向桿，兩個所述導向桿的外壁滑動連接有退料架，所述退料架的靠近基座的一側固定連接有退料叉齒，所述固定板靠近退料架的一側固定連接有兩個彈簧，兩個所述彈簧遠離固定板的一端均與退料架遠離退料叉齒的一側固定連接，兩個所述彈簧分別位于兩個導向桿的外部，所述操作臺頂端遠離液壓桿的位置固定安裝有伺服電機二，所述伺服電機二的輸出端固定連接有收線輥，所述收線輥的外壁固定連接有鋼絲繩，所述鋼絲繩的外壁貫穿固定板的中部，所述鋼絲繩遠離收線輥的一端與退料架的遠離退料叉齒的一端固定連接。

12、由于采用了上述技術方案，本發明相對現有技術來說，取得的技術進步是：

13、1、本發明提供一種定制家具板材的多工位打孔機，通過鉆孔結構的作用，利用霧化噴頭噴出的水汽可以對鉆桿和家具板材進行冷卻，進而避免板材過熱導致的燒焦和起火問題，同時可以延長鉆桿的使用壽命，并且水汽可以在鉆孔過程中起到對于鉆桿的潤滑效果，進而提高打孔的質量和打孔效率。

14、2、本發明提供一種定制家具板材的多工位打孔機，通過定位結構的作用，可以在家具板材進行打孔前，對其進行夾持定位，進而保證打孔的精確性，同時在打孔過程中，對家具板材進行夾持固定，可以提高家具板材打孔的穩定性和可靠性。

15、3、本發明提供一種定制家具板材的多工位打孔機，通過上料組件與退料組件的配合作用，通過驅動電動滾輪轉動，進而致使上料架在活動滑軌一、上滑軌、活動滑軌二和下滑軌之間滑動，進而實現家具板材的循環上料，進而提高家具板材打孔的工作效率，而驅動伺服電機二可以致使退料架帶動家具板材滑動至固定板方向，進而便于取出打孔完成后的家具板材，上料與退料單獨進行，互不干擾，提高整體加工的流暢性，同時可以提高板材打孔的加工效率。

16、4、本發明提供一種定制家具板材的多工位打孔機，通過上推組件和下降組件的配合作用，利用液壓桿可以對上料架進行抬升，進而使得活動滑軌一對接上滑軌，此后，在上料叉齒連帶家具板材坐落在基座上的過程中，彈性阻尼器可以提高上料架的下降穩定性，避免驟然掉落造成家具板材滑落的問題，進而提高上料過程中家具板材的穩定性。
