本技術涉及竹條加工，具體為一種具有竹條彎曲功能的竹條加工用定型裝置。

背景技術：

1、由于竹纖維具有良好的透氣性、吸水性、耐磨性和韌性等特性，所以可以使用竹子制作成各種家具或工藝品，一般在制作工藝品等的過程中，需要將竹筒破開，制作成竹條，然后再對竹條進行加工。

2、在竹條加工過程中需要對竹條進行彎曲，但是現有的定型裝置在使用過程中單次只能對一個竹條進行彎曲，而且在成型過程中無法對待加工的竹條加熱，從而極大的影響了工作效率，無法滿足使用要求，為此，我們提出一種具有竹條彎曲功能的竹條加工用定型裝置。

技術實現思路

1、針對現有技術的不足，本實用新型的目的在于提供一種具有竹條彎曲功能的竹條加工用定型裝置，具備工作高效的優點，解決了現有的定型裝置在使用過程中單次只能對一個竹條進行彎曲，而且在成型過程中無法對待加工的竹條加熱，從而極大的影響了工作效率，無法滿足使用要求的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有竹條彎曲功能的竹條加工用定型裝置，包括連接架，所述連接架右側的后端固定連接有電機，所述電機的輸出端固定連接有輥軸，所述輥軸內腔的底部固定連接有電動伸縮桿，所述電動伸縮桿的頂部固定連接有連接桿，所述連接桿的頂部固定連接有連接柱，所述連接柱的頂部固定連接有壓桿，所述連接架內腔的前側設置有豎板，所述豎板頂部的內側固定連接有支撐座，所述豎板頂部的外側固定連接有固定架，所述固定架的頂部固定連接有電動推桿，所述電動推桿的底部設置有壓板。

3、優選的，所述連接架的底部固定連接有加熱箱，所述加熱箱的右側設置有風機，所述風機的正面連通有排氣管，所述排氣管的頂部和底部均連通有噴頭，所述加熱箱內壁的頂部和底部均固定連接有加熱網，所述加熱箱內壁的中軸處固定連接有導熱孔板。

4、優選的，所述連接桿的內腔滑動連接有滑桿，且滑桿的底部與輥軸固定連接。

5、優選的，所述豎板的背面固定連接有彈性伸縮桿，所述彈性伸縮桿的背面固定連接有固定板，所述固定板的底部與連接架固定連接。

6、優選的，所述電動推桿的底部固定連接有固定桿，且固定桿的底部與壓板固定連接。

7、優選的，所述輥軸的左側通過軸承與連接架活動連接，所述輥軸的表面開設有弧形槽。

8、優選的，所述風機的一側固定連接有固定座，所述固定座的一側與加熱箱固定連接。

9、與現有技術相比，本實用新型提供了一種具有竹條彎曲功能的竹條加工用定型裝置，具備以下有益效果：

10、1、本實用新型通過設置連接架、電機、輥軸、電動伸縮桿、連接桿、連接柱、壓桿、固定板、彈性伸縮桿、豎板、支撐座、固定架、電動推桿和壓板，方便對竹條批量彎曲，從而可以單次對多個竹條進行定型，從而使得工作高效。

11、2、本實用新型通過設置加熱箱、固定座、風機、排氣管、噴頭、加熱網和導熱孔板，方便在定型的同時對待加工的竹條加熱，進一步提高了加工效率。

技術特征：

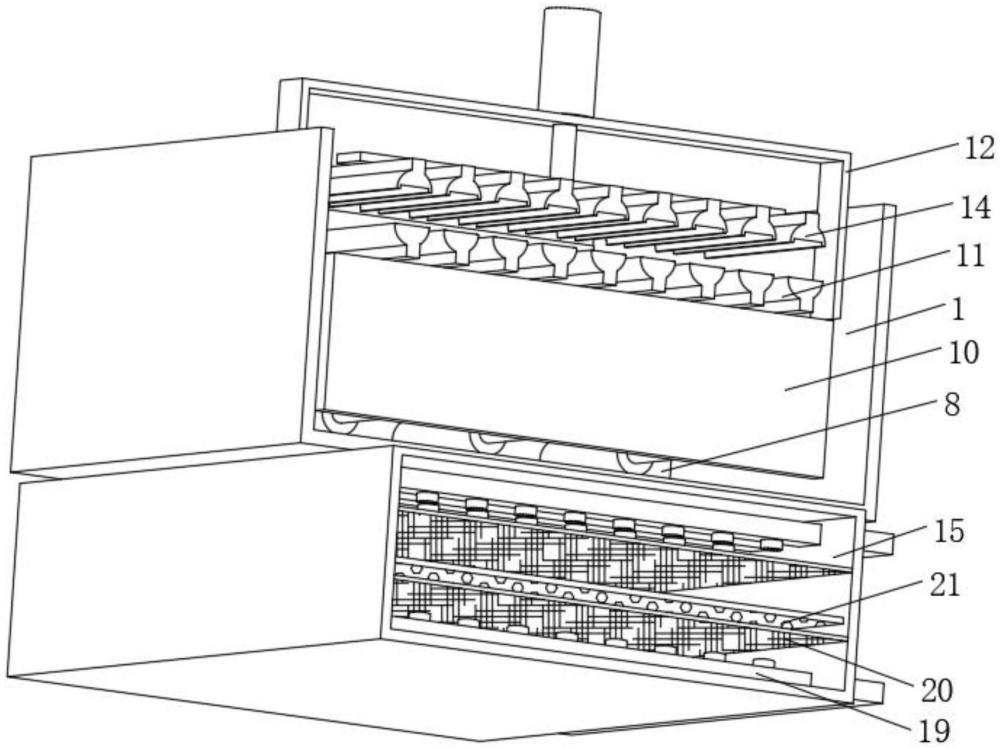

1.一種具有竹條彎曲功能的竹條加工用定型裝置，包括連接架(1)，其特征在于：所述連接架(1)右側的后端固定連接有電機(2)，所述電機(2)的輸出端固定連接有輥軸(3)，所述輥軸(3)內腔的底部固定連接有電動伸縮桿(4)，所述電動伸縮桿(4)的頂部固定連接有連接桿(5)，所述連接桿(5)的頂部固定連接有連接柱(6)，所述連接柱(6)的頂部固定連接有壓桿(7)，所述連接架(1)內腔的前側設置有豎板(10)，所述豎板(10)頂部的內側固定連接有支撐座(11)，所述豎板(10)頂部的外側固定連接有固定架(12)，所述固定架(12)的頂部固定連接有電動推桿(13)，所述電動推桿(13)的底部設置有壓板(14)。

2.根據權利要求1所述的一種具有竹條彎曲功能的竹條加工用定型裝置，其特征在于：所述連接架(1)的底部固定連接有加熱箱(15)，所述加熱箱(15)的右側設置有風機(17)，所述風機(17)的正面連通有排氣管(18)，所述排氣管(18)的頂部和底部均連通有噴頭(19)，所述加熱箱(15)內壁的頂部和底部均固定連接有加熱網(20)，所述加熱箱(15)內壁的中軸處固定連接有導熱孔板(21)。

3.根據權利要求1所述的一種具有竹條彎曲功能的竹條加工用定型裝置，其特征在于：所述連接桿(5)的內腔滑動連接有滑桿，且滑桿的底部與輥軸(3)固定連接。

4.根據權利要求1所述的一種具有竹條彎曲功能的竹條加工用定型裝置，其特征在于：所述豎板(10)的背面固定連接有彈性伸縮桿(9)，所述彈性伸縮桿(9)的背面固定連接有固定板(8)，所述固定板(8)的底部與連接架(1)固定連接。

5.根據權利要求1所述的一種具有竹條彎曲功能的竹條加工用定型裝置，其特征在于：所述電動推桿(13)的底部固定連接有固定桿，且固定桿的底部與壓板(14)固定連接。

6.根據權利要求1所述的一種具有竹條彎曲功能的竹條加工用定型裝置，其特征在于：所述輥軸(3)的左側通過軸承與連接架(1)活動連接，所述輥軸(3)的表面開設有弧形槽。

7.根據權利要求2所述的一種具有竹條彎曲功能的竹條加工用定型裝置，其特征在于：所述風機(17)的一側固定連接有固定座(16)，所述固定座(16)的一側與加熱箱(15)固定連接。

技術總結
本技術公開了一種具有竹條彎曲功能的竹條加工用定型裝置，包括連接架，所述連接架右側的后端固定連接有電機，所述電機的輸出端固定連接有輥軸，所述輥軸內腔的底部固定連接有電動伸縮桿，所述電動伸縮桿的頂部固定連接有連接桿，所述連接桿的頂部固定連接有連接柱。本技術通過設置連接架、電機、輥軸、電動伸縮桿、連接桿、連接柱、壓桿、固定板、彈性伸縮桿、豎板、支撐座、固定架、電動推桿和壓板，方便對竹條批量彎曲，從而可以單次對多個竹條進行定型，從而使得工作高效，通過設置加熱箱、固定座、風機、排氣管、噴頭、加熱網和導熱孔板，方便在定型的同時對待加工的竹條加熱，進一步提高了加工效率。

技術研發人員：湯保明,朱水兵,徐光田
受保護的技術使用者：蘄春縣盛源竹木制品有限公司
技術研發日：20240626
技術公布日：2025/4/28
