本技術提供一種竹子加工用竹筒內的竹節去除裝置，屬于竹內節去除裝置。

背景技術：

1、竹子是一種生長迅速、再生能力強的禾本科植物，擁有超過一千多種不同種類，廣泛分布于全球熱帶、亞熱帶地區，其莖稈堅實而富有彈性，自古以來就被人類開發利用，制作成各式各樣的竹制品，從日常生活用品如籃子、筷子、家具到建筑用材，乃至現代的竹地板、竹纖維織物，竹制品展現了其極高的實用價值和環保特性，竹子的生長周期短，無需大量化肥和農藥，因而對環境影響小，是一種可持續發展的綠色資源。

2、目前竹筒在去除內節的方式都是由工人使用鋼管將內節打破，然后使用銼刀或刀具整平殘留的竹節，這種方式費時費力，并且竹筒內部去除竹節的部分形狀和尺寸精度較差。

技術實現思路

1、本實用新型要解決的技術問題是目前人工去除竹筒內結費時費力、并且竹筒內部去除竹節的部分形狀和尺寸精度較差。

2、本實用新型為了解決上述問題，所提出的技術方案為：一種竹子加工用竹筒內的竹節去除裝置，包括底座，底座上設有能夠固定竹筒軸線位置的固定機構，底座的上端四角設有液壓桿，四個液壓桿的端部設有升降板，升降板上設有取出竹筒內竹節的除節機構。

3、作為改進，底座的中部設有上下貫通的放置腔，下方四角設有支腿；

4、作為改進，固定機構包括設置在底座外側上部和下部的氣缸，氣缸的氣缸軸端部位于放置腔內且設有橡膠片；

5、作為改進，除節機構包括設置在升降板上方中部的步進電機，步進電機的輸出軸穿過升降板且端部設有t形孔，t形孔直徑小的部分設有螺紋，t形孔的螺紋部分螺紋連接調節螺栓，調節螺栓的端部設有圓錐臺，圓錐臺的兩側對稱設有下部傾斜向外逐漸縮小的三角板，三角板的中部設有穿過步進電機的輸出軸的滑板，滑板的端部設有刮板；

6、作為改進，液壓桿在縮短時，步進電機的輸出軸最長時，步進電機的輸出軸最下端的超過下部氣缸的氣缸軸最下端；

7、作為改進，圓錐臺的底面貼合t形孔的中部時，刮板的一側貼合步進電機的輸出軸。

8、本實用新型的有益效果：

9、通過在底座上設置固定機構，使得裝置能夠固定竹筒并且能夠確定竹筒軸線位置，通過設置液壓桿帶動升降板和除節機構上下移動，使得裝置能夠去除固定軸線位置的竹筒內部的竹節。

技術特征：

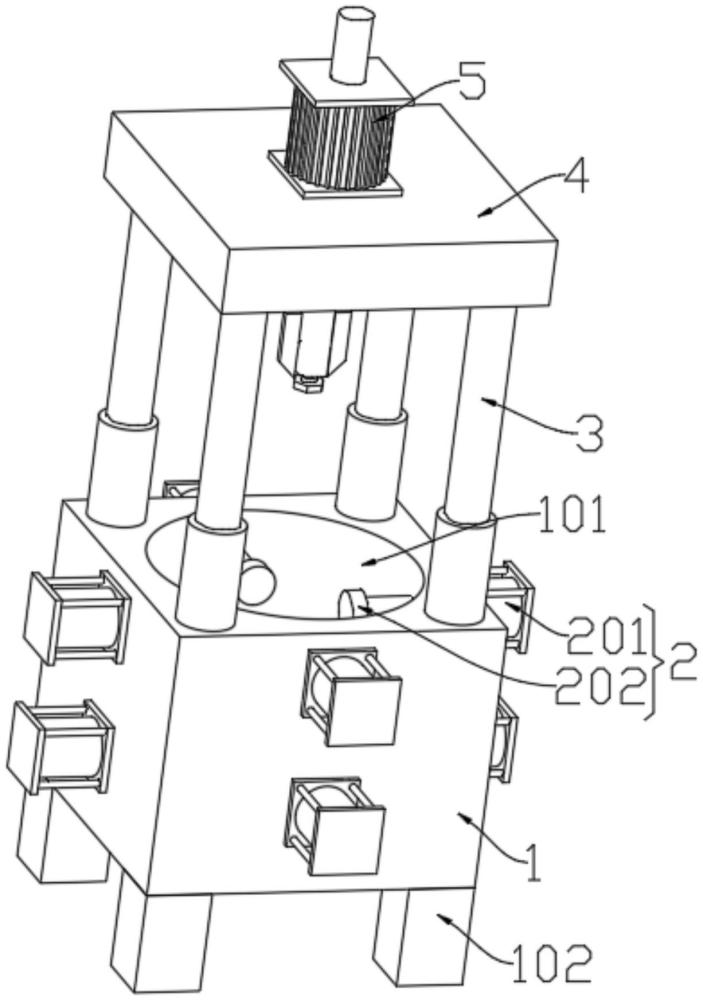

1.一種竹子加工用竹筒內的竹節去除裝置；其特征在于：包括底座(1)，所述底座(1)上設有能夠固定竹筒軸線位置的固定機構(2)，所述底座(1)的上端四角設有液壓桿(3)，四個所述液壓桿(3)的端部設有升降板(4)，所述升降板(4)上設有取出竹筒內竹節的除節機構(5)。

2.根據權利要求1所述的一種竹子加工用竹筒內的竹節去除裝置，其特征在于：所述底座(1)的中部設有上下貫通的放置腔(101)，下方四角設有支腿(102)。

3.根據權利要求2所述的一種竹子加工用竹筒內的竹節去除裝置，其特征在于：所述固定機構(2)包括設置在底座(1)外側上部和下部的氣缸(201)，所述氣缸(201)的氣缸軸端部位于放置腔(101)內且設有橡膠片(202)。

4.根據權利要求3所述的一種竹子加工用竹筒內的竹節去除裝置，其特征在于：所述除節機構(5)包括設置在升降板(4)上方中部的步進電機(501)，所述步進電機(501)的輸出軸穿過升降板(4)且端部設有t形孔(5011)，所述t形孔(5011)直徑小的部分設有螺紋，所述t形孔(5011)的螺紋部分螺紋連接調節螺栓(502)，所述調節螺栓(502)的端部設有圓錐臺(5021)，所述圓錐臺(5021)的兩側對稱設有下部傾斜向外逐漸縮小的三角板(503)，所述三角板(503)的中部設有穿過步進電機(501)的輸出軸的滑板(504)，所述滑板(504)的端部設有刮板(505)。

5.根據權利要求4所述的一種竹子加工用竹筒內的竹節去除裝置，其特征在于：所述液壓桿(3)在縮短時，步進電機(501)的輸出軸最長時，步進電機(501)的輸出軸最下端的超過下部氣缸(201)的氣缸軸最下端。

6.根據權利要求4所述的一種竹子加工用竹筒內的竹節去除裝置，其特征在于：所述圓錐臺(5021)的底面貼合t形孔(5011)的中部時，刮板(505)的一側貼合步進電機(501)的輸出軸。

技術總結
本技術公開的一種竹子加工用竹筒內的竹節去除裝置，屬于竹內節去除裝置技術領域；包括底座，底座上設有能夠固定竹筒軸線位置的固定機構，底座的上端四角設有液壓桿，四個液壓桿的端部設有升降板，升降板上設有取出竹筒內竹節的除節機構；通過在底座上設置固定機構，使得裝置能夠固定竹筒并且能夠確定竹筒軸線位置，通過設置液壓桿帶動升降板和除節機構上下移動，使得裝置能夠去除固定軸線位置的竹筒內部的竹節。

技術研發人員：游繼青
受保護的技術使用者：龍泉市欣鑫竹木制品有限公司
技術研發日：20240725
技術公布日：2025/4/28
