本技術涉及木門加工設備，尤其涉及一種木門封邊自動化設備。

背景技術：

1、木門在加工時需要進行封邊處理，通過封邊機將封邊帶(如塑料、木條等)粘貼在木門的側邊，起到保護木門邊緣、美觀裝飾以及增強邊緣強度等作用，封邊機可以完成涂膠、封邊帶切斷、貼合、修邊等一系列工序，廣泛應用于家具制造、木制品加工等行業，木門在移動自動封邊過程中，一但木門與封邊設備件產生間隙后，容易導致封邊條與需要封邊的部位不牢固。

2、現有技術cn211440369u公開了一種木門全自動封邊裝置，包括支撐架、卡塊和活動卡塊，支撐架的左側固定連接有裝置主體，裝置主體的右側下方開設有滑槽，通過設置有切刀，當裝置主體對木門進行一側進行封邊時因封邊的封邊條會比木門的厚度厚，使得木門在封邊后需要人工拿小刀對突出多余的封邊條切除，而人工切除多余封邊條時容易對木門造成損壞，而木門封邊的一側在封邊完成后會通過傳送帶移動至卡塊內，而打磨板會通過第一彈簧的彈力始終緊密貼合木門兩側的棱角處，使得切刀在對木門棱角處多余的封邊條切除時，打磨板會對木門棱角處進行打磨，而打磨板與木門的接觸面為內凹圓弧面，使得打磨板能夠?qū)δ鹃T封邊兩側形成打磨倒角狀，提高美觀性，通過活動卡塊對木門進行擠壓，使得木門可以與封邊設備緊密貼合，從而避免木門與所述封邊設備產生間隙，導致封邊不牢固的問題。

3、針對上述的木門全自動封邊裝置，雖然通過活動卡塊可以將木門與封邊設備抵緊，從而保證封邊的牢固，但是活動卡塊無法進行調節，難以滿足不同尺寸的木門進行使用。

技術實現思路

1、本實用新型的目的在于提供一種木門封邊自動化設備，解決了現有技術雖然通過活動卡塊可以將木門與封邊設備抵緊，從而保證封邊的牢固，但是活動卡塊無法進行調節，難以滿足不同尺寸的木門進行使用的問題。

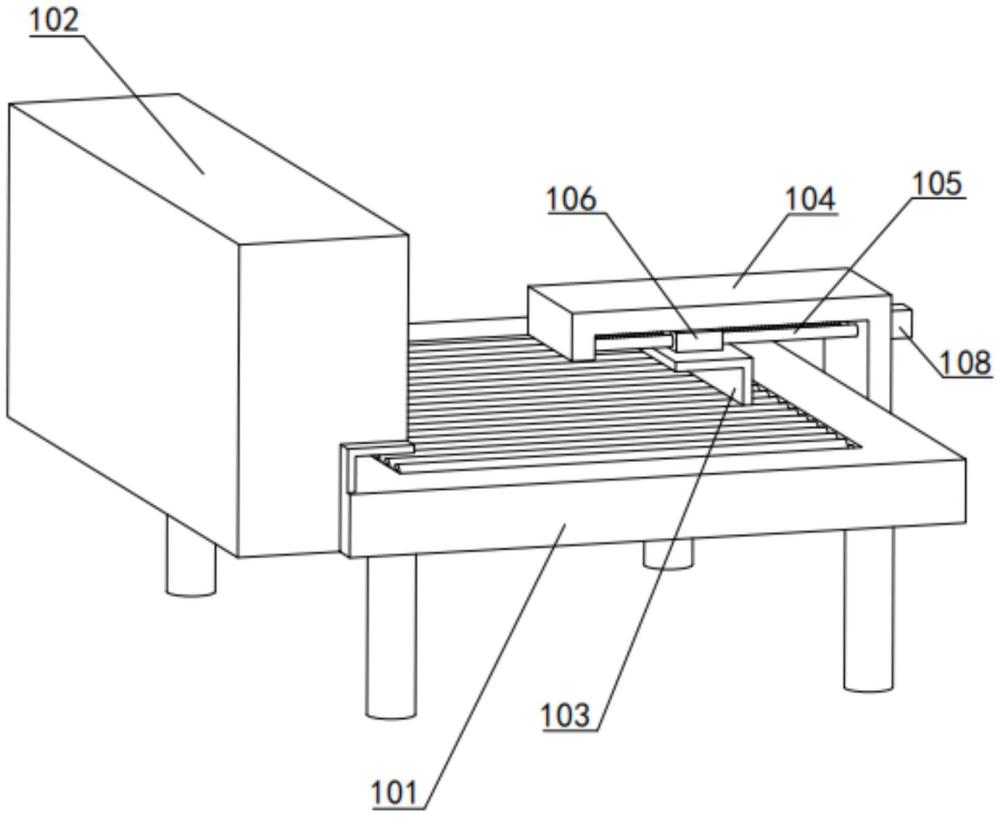

2、為實現上述目的，本實用新型提供了一種木門封邊自動化設備，包括機架、封邊機本體、卡板和調節組件，所述封邊機本體固定安裝在所述機架上，所述卡板通過所述調節組件安裝在所述機架上，所述調節組件包括支撐架、導向桿、滑塊和驅動構件，所述支撐架與所述機架固定連接，并位于所述機架靠近所述封邊機本體的一側，所述導向桿與所述支撐架固定連接，并位于所述支撐架靠近所述機架的一側，所述滑塊套設在所述導向桿外側，并與所述導向桿滑動連接，所述卡板固定安裝在所述滑塊上，所述驅動構件驅動所述滑塊移動。

3、其中，所述驅動構件包括螺桿和驅動電機，所述螺桿與所述支撐架轉動連接，并與所述滑塊螺紋連接；所述驅動電機安裝在所述支撐架上，所述驅動電機的輸出軸與所述螺桿固定連接。

4、其中，所述支撐架具有限位槽，所述限位槽位于所述支撐架靠近所述滑塊的一側；所述滑塊具有凸起，所述凸起與所述限位槽配合。

5、其中，所述木門封邊自動化設備還包括輪框、軸桿和滾輪，所述輪框與所述卡板固定連接，并位于所述卡板的一側，所述軸桿與所述輪框固定連接，并位于所述輪框內；所述滾輪套設在所述軸桿外側，并與所述軸桿轉動連接。

6、其中，所述木門封邊自動化設備還包括輪套，所述輪套套設在所述滾輪外側，并與所述滾輪固定連接。

7、本實用新型的一種木門封邊自動化設備，包括機架、封邊機本體、卡板和調節組件，所述封邊機本體固定安裝在所述機架上，所述卡板通過所述調節組件安裝在所述機架上，所述調節組件包括支撐架、導向桿、滑塊和驅動構件，所述支撐架與所述機架固定連接，并位于所述機架靠近所述封邊機本體的一側，所述導向桿與所述支撐架固定連接，并位于所述支撐架靠近所述機架的一側，所述滑塊套設在所述導向桿外側，并與所述導向桿滑動連接，所述卡板固定安裝在所述滑塊上，所述驅動構件驅動所述滑塊移動，解決了現有技術雖然通過活動卡塊可以將木門與封邊設備抵緊，從而保證封邊的牢固，但是活動卡塊無法進行調節，難以滿足不同尺寸的木門進行使用的問題。

技術特征：

1.一種木門封邊自動化設備，包括機架和封邊機本體，所述封邊機本體固定安裝在所述機架上，其特征在于，

2.如權利要求1所述的木門封邊自動化設備，其特征在于，

3.如權利要求1所述的木門封邊自動化設備，其特征在于，

4.如權利要求1所述的木門封邊自動化設備，其特征在于，

5.如權利要求4所述的木門封邊自動化設備，其特征在于，

技術總結
本技術涉及木門加工設備技術領域，具體涉及一種木門封邊自動化設備，包括機架、封邊機本體、卡板和調節組件，封邊機本體固定安裝在機架上，卡板通過調節組件安裝在機架上，調節組件包括支撐架、導向桿、滑塊和驅動構件，支撐架與機架固定連接，并位于機架靠近封邊機本體的一側，導向桿與支撐架固定連接，并位于支撐架靠近機架的一側，滑塊套設在導向桿外側，并與導向桿滑動連接，卡板固定安裝在滑塊上，驅動構件驅動滑塊移動，解決了現有技術雖然通過活動卡塊可以將木門與封邊設備抵緊，從而保證封邊的牢固，但是活動卡塊無法進行調節，難以滿足不同尺寸的木門進行使用的問題。

技術研發人員：馮莉佳
受保護的技術使用者：重慶富家一問智能家居有限公司
技術研發日：20240617
技術公布日：2025/4/28
