本技術涉及櫥柜開槽，更具體地說，它涉及一種櫥柜加工開槽裝置。

背景技術：

1、隨著居民生活水平的提高，目前多數家庭會采取家居定制的服務，在定制家居時，一般都是在工廠內將板材裁剪成設計的形狀，然后運輸到現場進行進一步的加工、組裝，其中就涉及櫥柜加工時的開槽工序，為了滿足類似嵌入式燈帶等各種個性化定制，需要在拼接櫥柜的板材上，開設各種槽，這就需要使用到一種木材開槽器。

2、但常見的木材開槽器，其在對板材進行開槽時，會產生大量的木屑、塵埃等的粉塵，這些粉塵不僅會對開槽的工人造成傷害，還會對施工的環境造成污染，導致業主家里粉塵彌漫，增加工人的后續清潔時間，并且粉塵還可能落入到開槽器內部，干擾設備的正常運行。

3、為了便于攜帶，通常是在開槽器上增加一個類似吸塵器的裝置，在開槽時將產生的粉塵吸入機器內部，并通過內部的過濾網來實現對粉塵的過濾，但由于有些粉塵的體積較大，木屑可能會堆積在過濾網表面，導致需要經常對過濾網進行清潔，較為耗費時間，有或是某些粉塵的體積較小，過濾網可能無法過濾，仍然飄散到空氣中，而且這種方式只是對于粉塵的收集，并沒有對其進行處理，在后續清理機器內部時，仍然對工人具有一定的傷害。

4、因此，為了解決上述技術問題本申請提出一種櫥柜加工開槽裝置。

技術實現思路

1、針對現有技術存在的不足，本實用新型的目的在于提供一種櫥柜加工開槽裝置。

2、為實現上述目的，本實用新型提供了如下技術方案：一種櫥柜加工開槽裝置，包括：

3、支撐板，所述支撐板上安裝有用于對櫥柜板材進行開槽的開槽器；

4、水箱，所述水箱上安裝有吸塵裝置，所述吸塵裝置包括連通水箱內部的吸塵頭，吸塵裝置用于將開槽器工作時產生的粉塵吸入水箱內；

5、過濾箱，所述過濾箱通過循環裝置與水箱內部連通，所述循環裝置用于實現過濾箱和水箱內部水流的循環，所述過濾箱內還設置有用于過濾粉塵的篩板，所述篩板將過濾箱內分為過濾端和儲水端。

6、優選地，所述循環裝置包括連通在水箱與過濾箱過濾端上的進水管，還包括連通在水箱與過濾箱儲水端上的回水管，所述進水管和回水管上分別設置有控制水流流通的水泵a和水泵b，水泵a啟動時，使水箱內的水通過進水管進入到過濾箱內的過濾端，水泵a未啟動時，進水管內處于封閉狀態，水流無法通過進水管流通，水泵b啟動時，使過濾箱內過濾端的水通過回水管進入水箱內，水泵b未啟動時，回水管內處于封閉狀態，水流無法通過回水管流通。

7、優選地，所述過濾箱內還設置有自清潔機構，所述自清潔機構包括連通在過濾箱過濾端內的排污管，還包括安裝在過濾箱儲水端內的沖洗器，所述排污管的一端延伸出過濾箱內，且排污管上設置有控制水流流通的水泵c。

8、優選地，所述吸塵頭活動連接在開槽器上，便于在開槽器開槽時產生的粉塵直接被吸塵裝置吸入水箱內。

9、優選地，所述水箱和過濾箱在支撐板上水平設置，水箱和過濾箱在支撐板上齊平，能夠對放置在支撐板上的櫥柜板材進行限位，減少櫥柜板材在開槽時由于晃動產生開槽失敗的可能。

10、優選地，所述進水管在水泵a的驅動下用于使水箱內的水進入到過濾箱內的過濾端，所述回水管在水泵b的驅動下，用于使過濾箱內過濾端的水進入到水箱內，所述排污管在水泵c的驅動下，用于使過濾箱內過濾端的水排出過濾箱內。

11、與現有技術相比，本實用新型具備以下有益效果：

12、1、本實用新型中，通過設置在開槽器上的吸塵頭，在開槽器開槽時，吸塵裝置通過吸塵頭將開槽時產生的粉塵輸送到水箱內，并與水箱內的水混合，水箱通過進水管，使混合著粉塵的水流入到過濾箱內的過濾端，在篩板的過濾下，提交較大的粉塵會被篩板過濾，一些體積較小的粉塵混合在水中流入到儲水端內，再通過回水管流動到水箱內，實現對粉塵的過濾，使體積較大的粉塵被篩板攔截，體積較小的粉塵混合在水中，從而解決現有技術中體積較小的粉塵難以被過濾，飄散到空氣中仍會對工人具有危害問題，通過水與粉塵的混合，能夠避免清理機器內部時，粉塵飄散，對工人造成傷害。

13、2、本實用新型中，通過設置在過濾箱內的自清潔機構，當篩板在長時間的過濾后，表面可能會有部分粉塵殘留，從而影響后續篩板的過濾效果，啟動沖洗器，沖洗器使過濾箱儲水端內的水反向沖擊在篩板上，能夠將篩板上殘留的部分粉塵沖落到過濾端內，并在水泵c的帶動下，使過濾端內混合有粉塵的水從排污管內排出過濾箱，利用較少的水完成對篩板的清潔，實現對篩板的自動清潔，減少人工。

技術特征：

1.一種櫥柜加工開槽裝置，其特征在于，包括：

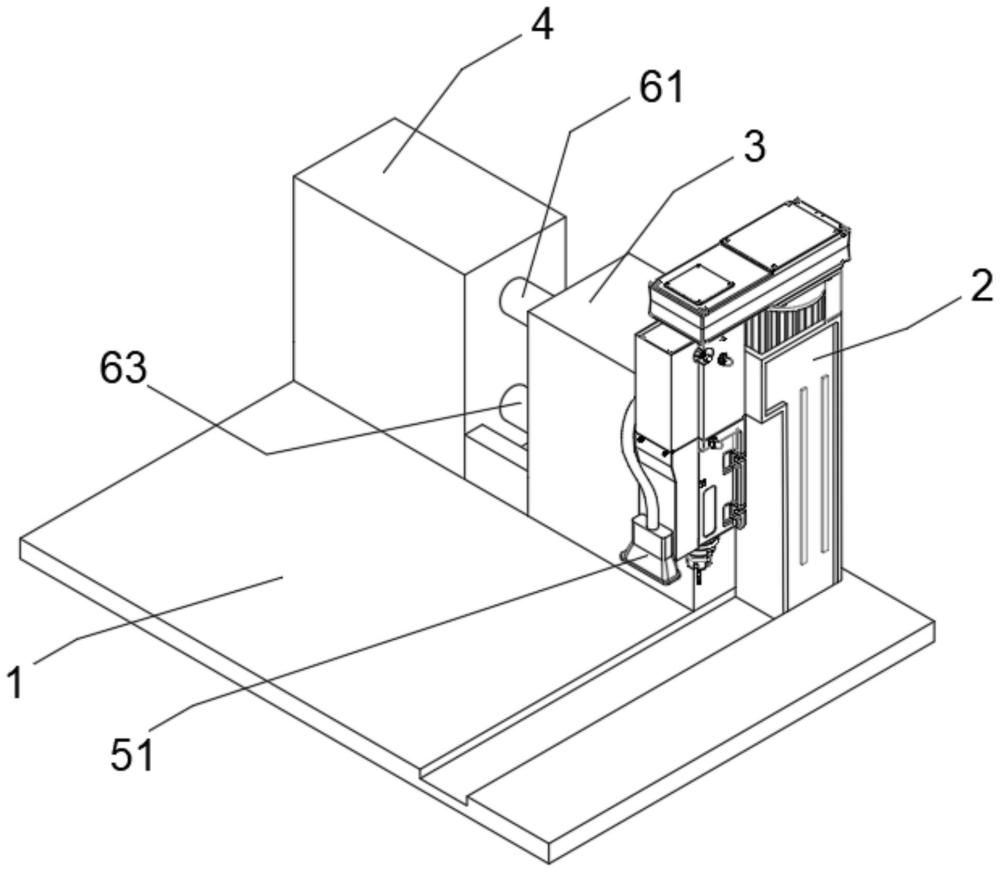

2.根據權利要求1所述的一種櫥柜加工開槽裝置，其特征在于：所述循環裝置（6）包括連通在水箱（3）與過濾箱（4）過濾端（41）上的進水管（61），還包括連通在水箱（3）與過濾箱（4）儲水端（42）上的回水管（63），所述進水管（61）和回水管（63）上分別設置有控制水流流通的水泵a（62）和水泵b（64）。

3.根據權利要求1所述的一種櫥柜加工開槽裝置，其特征在于：所述過濾箱（4）內還設置有自清潔機構（7），所述自清潔機構（7）包括連通在過濾箱（4）過濾端（41）內的排污管（71），還包括安裝在過濾箱（4）儲水端（42）內的沖洗器（73），所述排污管（71）的一端延伸出過濾箱（4）內，且排污管（71）上設置有控制水流流通的水泵c（72）。

4.根據權利要求1所述的一種櫥柜加工開槽裝置，其特征在于：所述吸塵頭（51）活動連接在開槽器（2）上。

5.根據權利要求1所述的一種櫥柜加工開槽裝置，其特征在于：所述水箱（3）和過濾箱（4）在支撐板（1）上水平設置。

技術總結
本技術公開了一種櫥柜加工開槽裝置，涉及櫥柜開槽技術領域，其技術方案要點是：包括支撐板，所述支撐板上安裝有用于對櫥柜板材進行開槽的開槽器，水箱，所述水箱上安裝有吸塵裝置，所述吸塵裝置包括連通水箱內部的吸塵頭，吸塵裝置用于將開槽器工作時產生的粉塵吸入到水箱內，過濾箱，所述過濾箱通過循環裝置與水箱內部連通，所述循環裝置用于實現過濾箱和水箱內部水流的循環，所述過濾箱內還設置有用于過濾粉塵的篩板，所述篩板將過濾箱內分為過濾端和儲水端，效果是解決體積較小的粉塵難以被過濾，飄散到空氣中仍會對工人具有危害問題，以及避免清理機器內部時，粉塵飄散出，對工人造成傷害。

技術研發人員：丘志恒
受保護的技術使用者：江西格蘭伯爵建材有限公司
技術研發日：20240429
技術公布日：2025/4/28
