本技術涉及膠合板裁邊相關，尤其是膠合板全自動裁邊設備。

背景技術：

1、膠合板裁邊工序是一種對膠合板進行加工的步驟之一，其能夠保證裁邊后的膠合板的尺寸和外觀符合要求。

2、現有大多數的膠合板裁邊設備對對膠合板進行裁邊的過程中，由于膠合板的邊緣可能凸起的程度會有所不同，并且膠合板水平滑動未被限位，容易導致膠合板裁邊工序出現誤差等問題，為了解決這類問題，提出膠合板全自動裁邊設備。

技術實現思路

1、本實用新型要解決的技術問題是：解決現有膠合板裁邊設備在裁邊過程中誤差較大且效率不高的問題；為了克服上述中存在的問題，提供了膠合板全自動裁邊設備，其解決了上述等問題。

2、本實用新型解決其技術問題是采取以下技術方案實現的：

3、膠合板全自動裁邊設備，包括安裝機架，所述安裝機架上設有用于對膠合板進行裁邊的裁剪部，所述安裝機架處于所述裁剪部的一側設有定位件，所述定位件包括水平滑動靠近或遠離裁剪部的定位滑板，所述定位滑板與所述裁剪部之間形成一個供膠合板通過裁邊的加工室，所述定位滑板水平滑動用于調節加工室的寬度，所述安裝機架處于所述裁剪部的正下方設有用于裁剪部伸入的通孔，所述定位滑板遠離裁剪部的一側設有用于驅動定位滑板水平滑動的驅動件，所述定位滑板內還設有用于對膠合板進行上下滑動限位的限位件。

4、優選的，所述驅動件包括設于所述安裝機架頂部的固定塊，所述固定塊內螺紋連接設有調節螺桿，所述調節螺桿靠近所述定位滑板的一側轉動設于所述定位滑板上。

5、優選的，所述調節螺桿上設有用于握持的擰塊。

6、優選的，所述限位件包括開設于所述定位滑板內的貫通槽，所述貫通槽內上下滑動設有第一限位板，所述第一限位板處于所述加工室的一側底部設有用于對膠合板進行豎直限位的第二限位板，所述第一限位板的一側上方設有用于驅動第一限位板上下滑動的第一伸縮氣缸。

7、優選的，所述裁剪部包括設于所述安裝機架頂部的防護頂蓋，所述防護頂蓋下側設有刀具外殼，所述刀具外殼內設有裁剪刀具和用于驅動裁剪刀具轉動的轉動電機，所述刀具外殼的頂部設有用于驅動裁剪刀具上下滑動的第二伸縮氣缸。

8、優選的，所述安裝機架的底部設有用于支撐安裝機架的支撐架。

9、本實用新型的優點和積極效果是：通過安裝機架和裁剪部的設置可以達到使膠合板在安裝機架上進行有序裁邊的目的，并且通過定位件內定位滑板的設置可以達到對不同寬度的膠合板均能夠進行很好裁邊的目的，并且通過調節定位滑板內側加工室的寬度可以達到使不同寬度的膠合板的未裁邊一側有效被限位，從而保證在裁邊過程中不會因為滑動造成多裁的問題，保證了裁邊有序進行的目的。

技術特征：

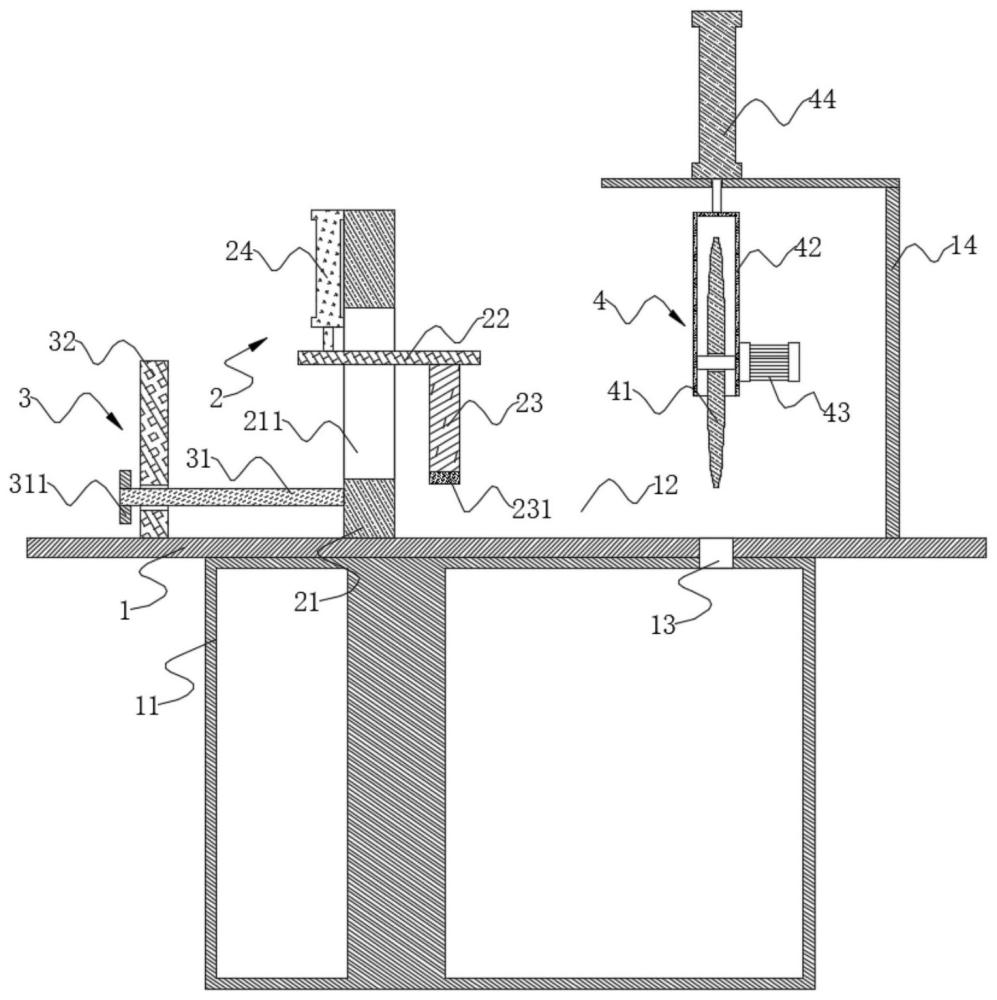

1.膠合板全自動裁邊設備，包括安裝機架(1)，其特征在于：所述安裝機架(1)上設有用于對膠合板進行裁邊的裁剪部(4)，所述安裝機架(1)處于所述裁剪部(4)的一側設有定位件(2)，所述定位件(2)包括水平滑動靠近或遠離裁剪部(4)的定位滑板(21)，所述定位滑板(21)與所述裁剪部(4)之間形成一個供膠合板通過裁邊的加工室(12)，所述定位滑板(21)水平滑動用于調節加工室(12)的寬度，所述安裝機架(1)處于所述裁剪部(4)的正下方設有用于裁剪部(4)伸入的通孔(13)，所述定位滑板(21)遠離裁剪部(4)的一側設有用于驅動定位滑板(21)水平滑動的驅動件(3)，所述定位滑板(21)內還設有用于對膠合板進行上下滑動限位的限位件。

2.根據權利要求1所述的膠合板全自動裁邊設備，其特征在于：所述驅動件(3)包括設于所述安裝機架(1)頂部的固定塊(32)，所述固定塊(32)內螺紋連接設有調節螺桿(31)，所述調節螺桿(31)靠近所述定位滑板(21)的一側轉動設于所述定位滑板(21)上。

3.根據權利要求2所述的膠合板全自動裁邊設備，其特征在于：所述調節螺桿(31)上設有用于握持的擰塊(311)。

4.根據權利要求1所述的膠合板全自動裁邊設備，其特征在于：所述限位件包括開設于所述定位滑板(21)內的貫通槽(211)，所述貫通槽(211)內上下滑動設有第一限位板(22)，所述第一限位板(22)處于所述加工室(12)的一側底部設有用于對膠合板進行豎直限位的第二限位板(23)，所述第一限位板(22)的一側上方設有用于驅動第一限位板(22)上下滑動的第一伸縮氣缸(24)。

5.根據權利要求1所述的膠合板全自動裁邊設備，其特征在于：所述裁剪部(4)包括設于所述安裝機架(1)頂部的防護頂蓋(14)，所述防護頂蓋(14)下側設有刀具外殼(42)，所述刀具外殼(42)內設有裁剪刀具(41)和用于驅動裁剪刀具(41)轉動的轉動電機(43)，所述刀具外殼(42)的頂部設有用于驅動裁剪刀具(41)上下滑動的第二伸縮氣缸(44)。

6.根據權利要求1所述的膠合板全自動裁邊設備，其特征在于：所述安裝機架(1)的底部設有用于支撐安裝機架(1)的支撐架(11)。

技術總結
本技術涉及膠合板裁邊相關技術領域，公開了膠合板全自動裁邊設備，本技術包括安裝機架，所述安裝機架上設有用于對膠合板進行裁邊的裁剪部，所述安裝機架處于所述裁剪部的一側設有定位件，所述定位件包括水平滑動靠近或遠離裁剪部的定位滑板。本技術通過安裝機架和裁剪部的設置可以達到使膠合板在安裝機架上進行有序裁邊的目的，并且通過定位件內定位滑板的設置可以達到對不同寬度的膠合板均能夠進行很好裁邊的目的，并且通過調節定位滑板內側加工室的寬度可以達到使不同寬度的膠合板的未裁邊一側有效被限位，從而保證在裁邊過程中不會因為滑動造成多裁的問題，保證了裁邊有序進行的目的。

技術研發人員：蔣震澤
受保護的技術使用者：嘉善安順木業股份有限公司
技術研發日：20240417
技術公布日：2025/4/28
