本技術屬于家具生產制造，具體是指一種家居生產用木制品家具防腐裝置。

背景技術：

1、家具在生產制造過程中，需要將家具用到的板材進行防腐處理，人們主要采用物理防腐和化學防腐方式來保護木質家具，使用油和蠟等物理性防腐材料涂抹在木制品表面，或者使用硝酸銅等化學防腐劑處理木質家具。現代化的木制品家具防腐設備包括噴涂機、涂刷機、烘箱、紫外線輻射機、熏蒸設備、電子殺蟲器等，這些設備能夠對木制品表面進行涂刷、噴涂、烘干、固化等處理，防止木質家具受到腐朽和蟲害侵蝕。

2、但是因為家具的多樣性，很多家具需要將板材切割成不規則的形狀，這就導致噴涂家具零件時存在會出現噴涂不到的位置，無法對家具零部件進行全方位的防腐處理，而且噴涂的涂料會因重力向下流，容易在家具表面產生水滴狀的漆點，導致家具表面不夠平整，影響家具質量。因此，需要一種新型家居生產用木制品家具防腐裝置解決上述難題。

技術實現思路

1、為解決上述現有難題，本實用新型提供了一種通過浸泡防腐涂料從而對木材進行防腐處理，通過抖動組件將木材表面多余的防腐涂料抖掉，提高木材質量的家居生產用木制品家具防腐裝置。

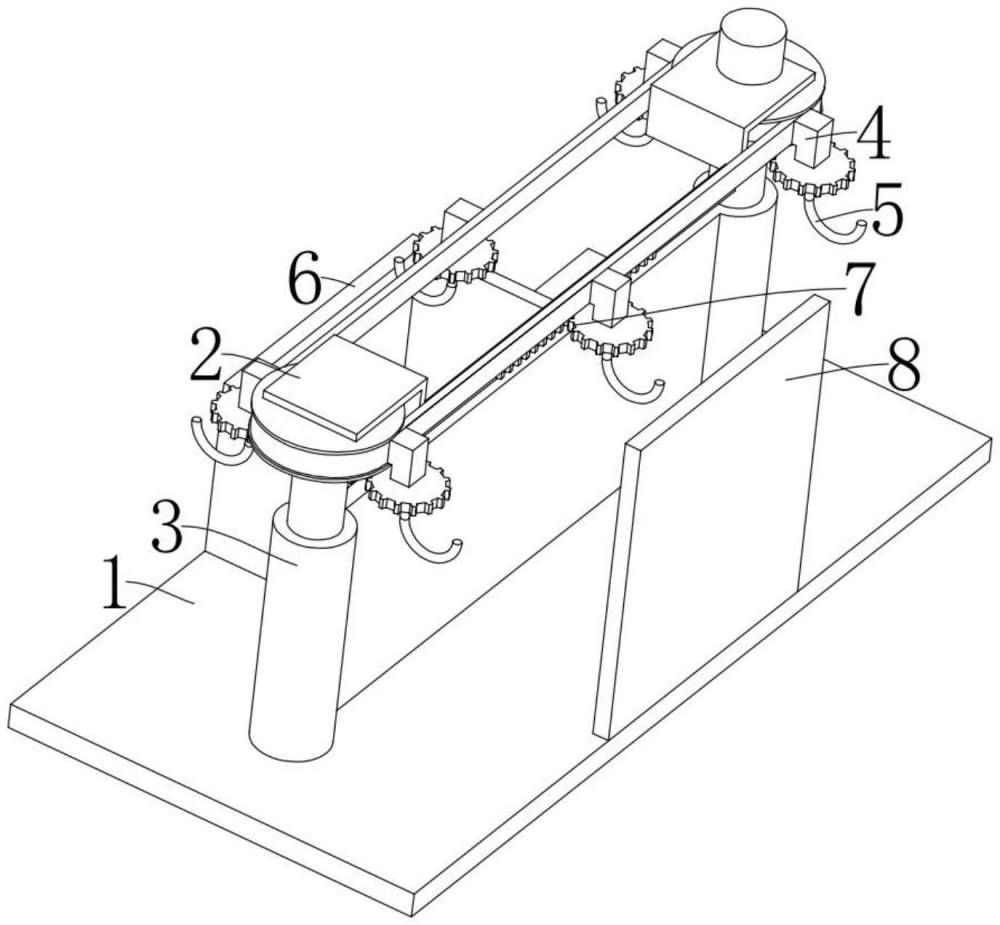

2、本實用新型采取的技術方案如下：本實用新型家居生產用木制品家具防腐裝置，包括底座、傳輸機構、伸縮桿、連接塊、掛鉤、浸泡箱、抖動組件和擋板，所述傳輸機構設于底座上方，所述伸縮桿固設于底座上方，伸縮桿與傳輸機構固定連接，所述連接塊與傳輸機構固定連接，所述掛鉤設于連接塊下方，所述掛鉤上端轉動設于連接塊內，所述浸泡箱固設于底座上方且設于傳輸機構下方，所述抖動組件設于傳輸機構一側，所述擋板固設于底座上方且設于浸泡箱一側。

3、進一步地，所述抖動組件包括轉動齒輪、連接板和抖動齒，所述轉動齒輪固設于掛鉤外側且轉動設于連接塊下方，所述連接板設于傳輸機構內且設于轉動齒輪一側，所述抖動齒固設于連接板側壁且設于擋板一側，所述抖動齒與轉動齒輪嚙合。

4、進一步地，所述傳輸機構包括傳輸支架、主動轉盤、從動轉盤、傳動皮帶和傳輸電機，所示傳輸支架設有兩個，兩個傳輸支架對稱設于底座兩端上方，所述主動轉盤、從動轉盤分別轉動設于兩個傳輸支架內，所述傳動皮帶繞設于主動轉盤、從動轉盤外側且套設于傳輸支架外側，所述傳輸電機固設于一個傳輸支架上方，所述傳輸電機的輸出端與主動轉盤連接。

5、進一步地，所述連接板設于兩個傳輸支架之間，所述連接板兩端與兩個傳輸支架固定連接。

6、進一步地，所述伸縮桿設于兩個，兩個伸縮桿分別與兩個傳輸支架固定連接，兩個伸縮桿之間固設有隔板，所述隔板設于浸泡箱、擋板之間。

7、進一步地，所述連接塊、掛鉤、轉動齒輪設有若干個，所述連接塊與傳動皮帶固定連接，所述掛鉤設于傳動皮帶一側下方，所述轉動齒輪轉動設于傳動皮帶。

8、采用上述結構本實用新型取得的有益效果如下：

9、1.將家具所需的木材掛在掛鉤下方，通過伸縮桿帶動木材升降，從而將木材浸泡在盛滿防腐涂料的浸泡箱內，從而全方位的將木材表面涂上防腐涂料。

10、2.傳動皮帶移動的同時，轉動齒轉帶動掛鉤轉動，使掛鉤下方的木材轉動從而抖掉多余的防腐涂料，提高木材質量。

技術特征：

1.一種家居生產用木制品家具防腐裝置，其特征在于：包括底座、傳輸機構、伸縮桿、連接塊、掛鉤、浸泡箱、抖動組件和擋板，所述傳輸機構設于底座上方，所述伸縮桿固設于底座上方，伸縮桿與傳輸機構固定連接，所述連接塊與傳輸機構固定連接，所述掛鉤設于連接塊下方，所述掛鉤上端轉動設于連接塊內，所述浸泡箱固設于底座上方且設于傳輸機構下方，所述抖動組件設于傳輸機構一側，所述擋板固設于底座上方且設于浸泡箱一側。

2.根據權利要求1所述的一種家居生產用木制品家具防腐裝置，其特征在于：所述抖動組件包括轉動齒輪、連接板和抖動齒，所述轉動齒輪固設于掛鉤外側且轉動設于連接塊下方，所述連接板設于傳輸機構內且設于轉動齒輪一側，所述抖動齒固設于連接板側壁且設于擋板一側，所述抖動齒與轉動齒輪嚙合。

3.根據權利要求2所述的一種家居生產用木制品家具防腐裝置，其特征在于：所述傳輸機構包括傳輸支架、主動轉盤、從動轉盤、傳動皮帶和傳輸電機，所示傳輸支架設有兩個，兩個傳輸支架對稱設于底座兩端上方，所述主動轉盤、從動轉盤分別轉動設于兩個傳輸支架內，所述傳動皮帶繞設于主動轉盤、從動轉盤外側且套設于傳輸支架外側，所述傳輸電機固設于一個傳輸支架上方，所述傳輸電機的輸出端與主動轉盤連接。

4.根據權利要求3所述的一種家居生產用木制品家具防腐裝置，其特征在于：所述連接板設于兩個傳輸支架之間，所述連接板兩端與兩個傳輸支架固定連接。

5.根據權利要求4所述的一種家居生產用木制品家具防腐裝置，其特征在于：所述伸縮桿設于兩個，兩個伸縮桿分別與兩個傳輸支架固定連接，兩個伸縮桿之間固設有隔板，所述隔板設于浸泡箱、擋板之間。

6.根據權利要求5所述的一種家居生產用木制品家具防腐裝置，其特征在于：所述連接塊、掛鉤、轉動齒輪設有若干個，所述連接塊與傳動皮帶固定連接，所述掛鉤設于傳動皮帶一側下方，所述轉動齒輪轉動設于傳動皮帶。

技術總結
本技術公開了一種家居生產用木制品家具防腐裝置，包括底座、傳輸機構、伸縮桿、連接塊、掛鉤、浸泡箱、抖動組件和擋板，所述傳輸機構設于底座上方，所述伸縮桿固設于底座上方，伸縮桿與傳輸機構固定連接，所述連接塊與傳輸機構固定連接，所述掛鉤設于連接塊下方，所述掛鉤上端轉動設于連接塊內，所述浸泡箱固設于底座上方且設于傳輸機構下方，所述抖動組件設于傳輸機構一側，所述擋板固設于底座上方且設于浸泡箱一側。本技術屬于家具生產制造技術領域，具體是提供了一種通過浸泡防腐涂料從而對木材進行防腐處理，通過抖動組件將木材表面多余的防腐涂料抖掉，提高木材質量的家居生產用木制品家具防腐裝置。

技術研發人員：陳旭濤
受保護的技術使用者：江蘇星美鄰閣裝飾工程有限公司
技術研發日：20240711
技術公布日：2025/4/28
