本技術涉及pcb板加工設備，更具體的，涉及一種pcba激光分板機。

背景技術：

1、pcba是重要的電子部件，是電子元器件的支撐體，近年來隨著電子元器件逐步向小型化、微型化、集成化方向發展，對作為電子元器件支撐體的pcba提出了更高的要求，在電子線路板的生產過程中，為了使其大小與電子元器件尺寸相適應，需要使用激光分板機對pcba進行分板。

2、現有技術中，如公告號為cn217045063u的中國實用新型專利公開了pcb激光分板機，其通過設置了除味組件，通過風機的旋轉來將空氣從收集罩處吸入連通管內，通過連通管將異味送入過濾箱，異味經過過濾箱過濾后通過出風口排出，將激光分板時產生的異味進行過濾，一定程度解決了現有的pcb分板機在對pcb進行分板時容易產生刺激性味道，影響操作人員健康，不利于生產的問題。但上述技術方案仍存在如下缺陷：由于激光束對加工件加熱到融化需要一定的時間，為提高加工效率，大多采用的方式是提高激光器的功率，以提高光束的強度，但提高光束強度又容易導致pcb板過熱發生損傷變形。

技術實現思路

1、為了克服現有技術的缺陷，本實用新型提出了一種pcba激光分板機，通過設置的加熱機構，能夠在加工前對pcba板的切割區域進行預熱，以縮短激光對加工件加熱到融化需要的時間，從而提高加工效率。

2、為達此目的，本實用新型采用以下技術方案：

3、本實用新型提供了一種pcba激光分板機，包括工作臺、防護罩、輸送帶、調節機構、加熱機構和激光切割機構，工作臺上設置有輸送帶，輸送帶正上方設置有防護罩，防護罩內設置有調節機構，調節機構包括第一電動推桿、升降座、固定座、第一電機、第一絲桿和滑動座，第一電動推桿豎向連接至防護罩內頂壁上，第一電動推桿輸出端連接有升降座，升降座底部固設有固定座，固定座上固設有激光切割機構，固定座一側還設置有第一電機，第一電機輸出端連接有第一絲桿，第一絲桿上螺紋連接有滑動座，且滑動座與升降座滑動連接，滑動座上設置有加熱機構，加熱機構包括殼體、加熱片和錫箔層，殼體固設于滑動座底部，殼體底部開設有凹槽，凹槽內設置有加熱片，凹槽內側壁上還設置有錫箔層。

4、在本實用新型較佳的技術方案中，所述凹槽兩側對稱設置有容納槽，容納槽內滑動連接有橡膠墊塊，且橡膠墊塊通過第一彈簧連接至容納槽頂壁上。

5、在本實用新型較佳的技術方案中，所述橡膠墊塊底部設置有防滑紋路。

6、在本實用新型較佳的技術方案中，所述激光切割機構包括滑動導軌、第二電機、第二絲桿、滑塊和激光器，滑動導軌水平設置于所述固定座底部，滑動導軌上滑動連接有滑塊，激光器固設于滑塊上，第二電機設置于滑動導軌一端，第二電機輸出端連接有第二絲桿，且第二絲桿與滑塊螺紋連接。

7、在本實用新型較佳的技術方案中，所述滑塊上還設置有測距傳感器。

8、在本實用新型較佳的技術方案中，所述防護罩頂部還設置有廢氣處理箱，廢氣處理箱通過進氣管與防護罩內腔連通，進氣管上設置有氣泵。

9、本實用新型的有益效果為：

10、本實用新型提出的一種pcba激光分板機，通過設置的加熱機構，能夠在加工前對pcba板的切割區域進行預熱，以縮短激光對加工件加熱到融化需要的時間，從而提高加工效率，且由于不需要提高激光器的功率，故在pcba切割部位的邊緣處不會因溫度過高發生變形。設置于凹槽內的錫箔層，能夠?qū)⑾驓んw外部四向輻射的熱量反射回來，以使得熱量集中至凹槽內，提高預熱速度并減少能耗。

技術特征：

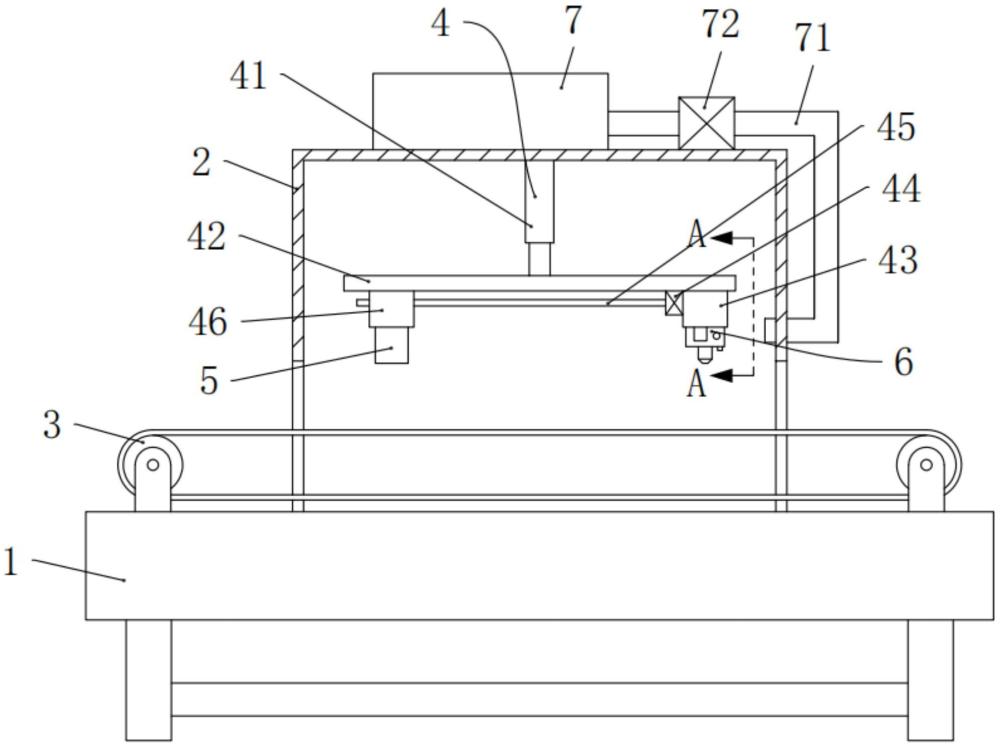

1.一種pcba激光分板機，其特征在于：包括工作臺(1)、防護罩(2)、輸送帶(3)、調節機構(4)、加熱機構(5)和激光切割機構(6)，工作臺(1)上設置有輸送帶(3)，輸送帶(3)正上方設置有防護罩(2)，防護罩(2)內設置有調節機構(4)，調節機構(4)包括第一電動推桿(41)、升降座(42)、固定座(43)、第一電機(44)、第一絲桿(45)和滑動座(46)，第一電動推桿(41)豎向連接至防護罩(2)內頂壁上，第一電動推桿(41)輸出端連接有升降座(42)，升降座(42)底部固設有固定座(43)，固定座(43)上固設有激光切割機構(6)，固定座(43)一側還設置有第一電機(44)，第一電機(44)輸出端連接有第一絲桿(45)，第一絲桿(45)上螺紋連接有滑動座(46)，且滑動座(46)與升降座(42)滑動連接，滑動座(46)上設置有加熱機構(5)，加熱機構(5)包括殼體(51)、加熱片(53)和錫箔層(54)，殼體(51)固設于滑動座(46)底部，殼體(51)底部開設有凹槽(52)，凹槽(52)內設置有加熱片(53)，凹槽(52)內側壁上還設置有錫箔層(54)。

2.根據權利要求1所述的一種pcba激光分板機，其特征在于：所述凹槽(52)兩側對稱設置有容納槽(55)，容納槽(55)內滑動連接有橡膠墊塊(57)，且橡膠墊塊(57)通過第一彈簧(56)連接至容納槽(55)頂壁上。

3.根據權利要求2所述的一種pcba激光分板機，其特征在于：所述橡膠墊塊(57)底部設置有防滑紋路。

4.根據權利要求1所述的一種pcba激光分板機，其特征在于：所述激光切割機構(6)包括滑動導軌(61)、第二電機(62)、第二絲桿(63)、滑塊(64)和激光器(65)，滑動導軌(61)水平設置于所述固定座(43)底部，滑動導軌(61)上滑動連接有滑塊(64)，激光器(65)固設于滑塊(64)上，第二電機(62)設置于滑動導軌(61)一端，第二電機(62)輸出端連接有第二絲桿(63)，且第二絲桿(63)與滑塊(64)螺紋連接。

5.根據權利要求4所述的一種pcba激光分板機，其特征在于：所述滑塊(64)上還設置有測距傳感器(66)。

6.根據權利要求1所述的一種pcba激光分板機，其特征在于：所述防護罩(2)頂部還設置有廢氣處理箱(7)，廢氣處理箱(7)通過進氣管(71)與防護罩(2)內腔連通，進氣管(71)上設置有氣泵(72)。

技術總結
本技術公開了一種PCBA激光分板機，涉及PCB板加工設備技術領域，工作臺上設置有輸送帶，輸送帶正上方設置有防護罩，第一電動推桿豎向連接至防護罩內頂壁上，第一電動推桿輸出端連接有升降座，升降座底部固設有固定座，固定座上固設有激光切割機構，固定座一側還設置有第一電機，第一電機輸出端連接有第一絲桿，第一絲桿上螺紋連接有滑動座，且滑動座與升降座滑動連接，殼體固設于滑動座底部，殼體底部開設有凹槽，凹槽內設置有加熱片，凹槽內側壁上還設置有錫箔層。本技術通過設置的加熱機構，能夠在加工前對PCBA板的切割區域進行預熱，以縮短激光對加工件加熱到融化需要的時間，從而提高加工效率。

技術研發人員：向遠倫,魏晉
受保護的技術使用者：蘇州因斯特光電技術有限公司
技術研發日：20240613
技術公布日：2025/4/28
