本發明涉及電器領域，尤其是涉及一種用于干衣機的提升筋、烘干桶組件和具有其的干衣機。

背景技術：
隨著人們生活水平的提高，人們對干衣機功能的要求也越來越高。人們不僅僅希望干衣機具有烘干衣服的功能，而且還希望其具有例如防霉殺菌，帶有陽光曬過的味道，能感受到自然的氣息等功能。國外研發出一種烘干機專用的帶有各種香型的烘干紙，混合在烘干的衣物中，進行香氣滲透。然而，這種烘干紙使用起來并不方便，不但占用烘干筒的空間，而且烘干紙的價格也較昂貴。另外，對于一些特殊人群例如孩子來說，則希望干衣機有殺菌防螨的功能，然而，傳統的干衣機烘干溫度在50℃-80℃之間，這樣的溫度只能殺降部分有害菌，從某種程度上來說不如陽光中的紫外線對有害菌的殺傷力。

技術實現要素：

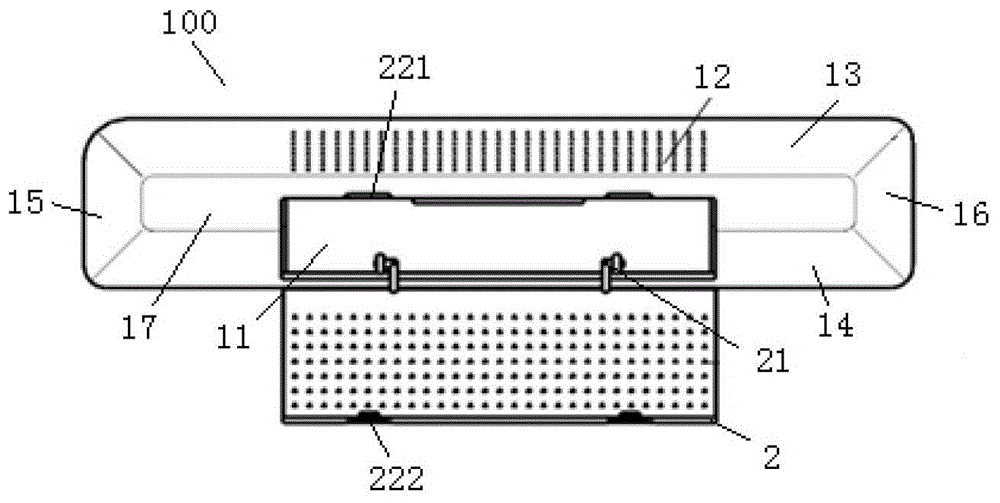

本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明的一個目的在于提出一種結構緊湊且能滿足人們需求的用于干衣機的提升筋。本發明的另一個目的在于提出一種具有上述提升筋的烘干桶組件。本發明的再一個目的在于提出一種具有上述烘干桶組件的干衣機。根據本發明第一方面實施例的用于干衣機的提升筋，包括：本體，所述本體內限定出容納腔室，所述本體上具有多個通風孔；和蓋體，所述蓋體可樞轉地設在所述本體上以打開或關閉所述容納腔室。根據本發明實施例的用于干衣機的提升筋，當需要對衣物進行香薰和/或殺菌處理時，用戶可以按照自己的需求向容納腔室內放入相應的香薰片和/或殺菌片，且不占用烘干桶內的衣物放置空間，從而實現了衣物的香薰以及殺菌。另外，該提升筋操作方便，結構緊湊且成本低。另外，根據本發明的用于干衣機的提升筋還可具有如下附加技術特征：根據本發明的一個實施例，所述容納腔室形成為從外到內的方向上寬度逐漸減小，且所述本體包括：第一側壁和第二側壁，所述第一側壁和所述第二側壁從外到內逐漸相向靠近；第一端面和第二端面，所述第一端面和所述第二端面分別連接在所述第一側壁和所述第二側壁的兩端；以及頂壁，所述頂壁連接在所述第一側壁和所述第二側壁、所述第一端面和所述第二端面的頂部。進一步地，所述蓋體的一端可樞轉地連接在所述第一側壁或所述第二側壁上，其另一端卡扣連接在所述頂壁上。具體地，所述多個通風孔彼此間隔開地形成在所述蓋體的對應所述第一側壁或所述第二側壁的位置上和與所述蓋體相對的所述第二側壁或所述第一側壁上。由此，通過設置多個通風孔，烘干桶內的循環風可穿過多個通風孔進入容納腔室內并將容納腔室內的香氣等帶出，從而對烘干桶內的衣物進行香薰以及殺菌處理。可選地，所述蓋體通過鉸鏈可樞轉地連接在所述本體上。由此，通過設置鉸鏈，用戶可方便地打開或關閉容納腔室。根據本發明的一個實施例，所述本體容納腔室用于加入防霉抗菌劑。由此，進一步提高了烘干桶內衣物的防霉抗菌效果。根據本發明的一個實施例，所述本體容納腔室用于加入香薰劑。由此，進一步增加了烘干桶內衣物的香薰效果。根據本發明第二方面實施例的用于干衣機的烘干桶組件，包括：烘干桶；和多個根據本發明上述第一方面實施例的用于干衣機的提升筋，其中所述多個提升筋設在所述烘干桶的內壁上。根據本發明實施例的用于干衣機的烘干桶組件，通過設置上述第一方面實施例的提升筋，提升筋內可放入香薰片或殺菌片，從而可對烘干桶內的衣物進行香薰或殺菌，使得干衣機具有烘干、香薰、殺菌等多種功能。根據本發明的一個實施例，所述提升筋通過卡扣結構和螺釘連接至所述烘干桶。由此，提升筋可牢靠地安裝在烘干桶內，結構簡單，裝配方便且成本低?？蛇x地，所述多個提升筋沿所述烘干桶的內壁的周向方向均勻分布。由此，提升筋內的香薰片和/或殺菌片的氣味等可在循環風的作用下均勻地分布到整個烘干桶內，從而對烘干桶內的衣物具有較好地香薰和/或殺菌效果。根據本發明第三方面實施例的干衣機，包括：機體；和根據本發明上述第二方面實施例的用于干衣機的烘干桶組件，其中所述烘干桶組件設在所述機體內。根據本發明實施例的干衣機，通過設置上述第二方面實施例的烘干桶組件，使得干衣機具有衣物香薰以及殺菌防霉的功能，滿足了人們對干衣機的特色需求。本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。附圖說明本發明的上述和/或附加的方面和優點從結合下面附圖對實施例的描述中將變得明顯和容易理解，其中：圖1是根據本發明一個實施例的用于干衣機的提升筋的立體圖；圖2是圖1中所示的提升筋的俯視圖；圖3是圖1中所示的提升筋的側視圖；圖4是圖1中所示的提升筋的正視圖；圖5是圖1中所示的提升筋的仰視圖；圖6是根據本發明一個實施例的用于干衣機的烘干桶組件的立體圖；圖7是圖6中所示的烘干桶組件的正視圖；圖8是根據本發明一個實施例的干衣機的示意圖。附圖標記說明：100：提升筋；1：本體；11：容納腔室；12：通風孔；13：第一側壁；14：第二側壁；15：第一端面；16：第二端面；17：頂壁；18：卡扣結構；19：螺紋孔；2：蓋體；21：鉸鏈；221：第一卡合件；222：第二卡合件；23：第一蓋；24：第二蓋；25：按扣；200：烘干桶組件；201：烘干桶；300：干衣機；301：機體。具體實施方式下面詳細描述本發明的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，僅用于解釋本發明，而不能理解為對本發明的限制。在本發明的描述中，需要理解的是，術語“中心”、“橫向”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本發明的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。在本發明的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。下面參考圖1-圖8描述根據本發明實施例的用于干衣機300的提升筋100。如圖1所示，根據本發明第一方面實施例的用于干衣機300的提升筋100，包括本體1和蓋體2。本體1內限定出容納腔室11，本體1上具有多個通風孔12。例如在圖1的示例中，本體1內限定出容納香薰片和/或殺菌片的容納腔室11，本體1上形成有多個貫穿其的通風孔12，以使容納腔室11內的香薰片和/或殺菌片的氣味可以擴散到整個干衣機300的烘干桶201內，從而使得烘干桶201內的衣物具有香氣和/或對烘干桶201內的衣物進行殺菌消毒。通過將香薰片和/或殺菌片放置在容納腔室11內，既不占用烘干桶201內的衣物放置空間，同時又避免了殺菌片與烘干桶201內的衣物直接接觸，從而出現損壞衣物的情況。需要理解的是，干衣機300的干衣溫度可以作為香薰片的工作溫度，香薰片的種類可以根據用戶的實際需求使用，以使烘干了的衣物既具有用戶所喜愛的香氣，又能對人們的身體具有保健作用。當然，本發明不限于此，容納腔室11內還可放置其它物質以滿足用戶的不同需求，而不限于香薰片或殺菌片。蓋體2可樞轉地設在本體1上以打開或關閉容納腔室11。參照圖1，本體1的一側（如圖1中所示的右側）敞開，蓋體2設在本體1的該側，用戶可通過該側向容納腔室11內放入或取出香薰片和/或殺菌片?？蛇x地，本體1和蓋體2可采用PP塑料（聚丙烯）或ABS塑料制成。進一步地，本體1容納腔室用于加入防霉抗菌劑，以進一步提高烘干桶201內衣物的防霉抗菌效果。此外，在其他一些實施例中，本體1容納腔室用于加入香薰劑，由此，進一步增加了烘干桶201內衣物的香薰效果。當用戶對濕衣物進行烘干操作、或需要對所穿用的衣物進行香薰或殺菌處理時，用戶可以打開蓋體2，向本體1的容納腔室11內放入香薰片和/或殺菌片，然后合上蓋體2，啟動干衣機300，對放置在烘干桶201內的衣物進行烘干、香薰或殺菌處理。當用戶需要更換或取出容納腔室11內的香薰片和/或殺菌片時，用戶可以打開蓋體2，拿出容納腔室11內的香薰片和/或殺菌片，再合上蓋體2，或者再向容納腔室11內放入需要的香薰片和/或殺菌片，接著合上蓋體2。根據本發明實施例的用于干衣機300的提升筋100，當需要對衣物進行香薰和/或殺菌處理時，用戶可以按照自己的需求向容納腔室11內放入相應的香薰片和/或殺菌片，且不占用烘干桶201內的衣物放置空間，從而實現了衣物的香薰以及殺菌。另外，該提升筋100操作方便，結構緊湊且成本低。在本發明的一個實施例中，如圖2-圖4所示，容納腔室11形成為從外到內的方向上寬度逐漸減小，且本體1包括：第一側壁13和第二側壁14、第一端面15和第二端面16以及頂壁17。這里，需要說明的是，“從外到內”可以理解為從烘干桶201的邊緣沿徑向朝向烘干桶201的中心的方向。第一側壁13和第二側壁14從外到內逐漸相向靠近。具體地，第一側壁13和第二側壁14在從外到內的方向上沿直線延伸。例如在圖3的示例中，從下到上，第一側壁13和第二側壁14（如圖3中所示的左斜邊和右斜邊）之間的距離逐漸減小。當然，本發明不限于此，第一側壁13和第二側壁14還可在上下方向上沿曲線例如弧線、或沿波浪線延伸（圖未示出）。第一端面15和第二端面16分別連接在第一側壁13和第二側壁14的兩端。具體地，第一端面15和第二端面16在從外到內的方向上沿直線延伸。例如在圖2和圖4的示例中，從下到上，第一端面15和第二端面16（如圖4中所示的左斜邊和右斜邊）之間的距離逐漸減小，且第一端面15的前后兩端分別連接在第一側壁13和第二側壁14的左端，第二端面16的前后兩端分別連接在第一側壁13和第二側壁14的右端。當然，本發明不限于此，第一端面15和第二端面16還可在上下方向上沿曲線例如弧線、或沿波浪線延伸（圖未示出）。頂壁17連接在第一側壁13和第二側壁14、第一端面15和第二端面16的頂部。具體地，頂壁17水平地連接在第一側壁13和第二側壁14、第一端面15和第二端面16的頂部。例如在圖2-圖4的示例中，頂壁17大致呈矩形，第一側壁13和第二側壁14、第一端面15和第二端面16的頂部大致位于同一水平面內，頂壁17沿水平方向延伸以分別與第一側壁13和第二側壁14、第一端面15和第二端面16的頂部相連。當然，本發明不限于此，頂壁17還可傾斜地連接在第一側壁13和第二側壁14、第一端面15和第二端面16的頂部（圖未示出）。進一步地，蓋體2的一端可樞轉地連接在第一側壁13或第二側壁14上，其另一端卡扣連接在頂壁17上。參照圖1-圖3，蓋體2包括第一蓋23和第二蓋24，第一蓋23的下端連接在第一側壁13或第二側壁14的下部，第二蓋24的一端與第一蓋23的自由端（如圖3中所示的上端）相連，第二蓋24的另一端通過卡扣連接在頂壁17的中部，可選地，第一蓋23和第二蓋24一體成型?？蛇x地，蓋體2通過鉸鏈21可樞轉地連接在本體1上。如圖1和圖2所示，第一蓋23和本體1例如第一側壁13或第二側壁14的下部通過兩個彼此間隔開的鉸鏈21相連，蓋體2可以鉸鏈21為轉動中心轉動，從而第二蓋24可相對靠近或遠離本體1的容納腔室11，進而用戶可方便地打開或關閉容納腔室11。需要理解的是，鉸鏈21的數量可以根據實際裝配要求設置，以更好地滿足實際裝配要求。參照圖1、圖2、圖4和圖5，蓋體2的另一端通過兩個彼此間隔開的卡扣連接在頂壁17上。具體地，卡扣包括第一卡合件221和第二卡合件222，第一卡合件221設在頂壁17上，第二卡合件222設在第二蓋24上，第二卡合件222與第一卡合件221配合以將蓋體2固定在頂壁17上，進一步地，蓋體2上設有按扣25，用戶輕輕一按按扣25就可使第二卡合件222與第一卡合件221脫離，從而打開蓋體2，并使蓋體2順著鉸鏈21翻轉下來。具體地，如圖1、圖2、圖4和圖5所示，多個通風孔12彼此間隔開地形成在蓋體2的對應第一側壁13或第二側壁14的位置上和與蓋體2相對的第二側壁14或第一側壁13上。也就是說，當蓋體2連接在第一側壁13上時，多個通風孔12彼此間隔開地形成在第一蓋23和與第一蓋23相對的第二側壁14上，或者當蓋體2連接在第二側壁14上時，多個通風孔12彼此間隔開地形成在第一蓋23和與第一蓋23相對的第一側壁13上。由此，通過設置多個通風孔12，烘干桶201內的循環風可穿過多個通風孔12進入容納腔室11內并將容納腔室11內的香氣等帶出，從而對烘干桶201內的衣物進行香薰以及殺菌處理。在圖3的示例中，多個通風孔12多排多列地形成在本體1和蓋體2上，需要理解的是，通風孔12的排布形式以及相鄰的通風孔12之間間隔開的距離可以根據實際要求設置，以具有更好地殺菌和香薰效果。可選地，通風孔12為圓形、橢圓形、長圓形或大于三邊的多邊形等。當然，本發明不限于此，在本發明的另一些實施例中，多個通風孔12還可形成在第二蓋24或者本體1的其它部位上（圖未示出）。根據本發明第二方面實施例的用于干衣機300的烘干桶組件200，包括：烘干桶201和多個根據本發明上述第一方面實施例的用于干衣機300的提升筋100，其中多個提升筋100設在烘干桶201的內壁上。例如在圖6的示例中，烘干桶201大致呈圓柱形，烘干桶201的前側敞開，用戶可從烘干桶201的前側放入待烘干、香薰或殺菌處理的衣物，提升筋100設在烘干桶201的內壁上，且提升筋100的長度方向與烘干桶201的軸向大致平行。根據本發明實施例的用于干衣機300的烘干桶組件200，通過設置上述第一方面實施例的提升筋100，提升筋100內可放入香薰片或殺菌片，從而可對烘干桶201內的衣物進行香薰或殺菌，使得干衣機300具有烘干、香薰、殺菌等多種功能。在本發明的一個實施例中，提升筋100可通過卡扣結構18和螺釘連接至烘干桶201。例如在圖4的示例中，本體1的外側設有與烘干桶201的內壁相配合的多個對稱布置的卡扣結構18，這樣，提升筋100可牢靠地安裝在烘干桶201內，裝配方便且成本低。進一步地，提升筋100的外側還形成有螺紋孔19，從而提升筋100可通過螺釘連接在烘干桶201內，進一步提高了提升筋100安裝的可靠性。需要理解的是，卡扣結構18和螺紋的數量可以根據實際裝配要求設置，以使提升筋100可牢靠地連接在烘干桶201內?？蛇x地，多個提升筋100沿烘干桶201的內壁的周向方向均勻分布。如圖7所示，烘干桶201內設有兩個提升筋100，兩個提升筋100沿烘干桶201的內壁徑向相對，這樣，當干衣機300處于工作狀態時，提升筋100內的香薰片和/或殺菌片的氣味等可在循環風的作用下均勻地分布到整個烘干桶201內，從而對烘干桶201內的衣物具有較好地香薰和/或殺菌效果。根據本發明第三方面實施例的干衣機300，包括：機體301和根據本發明上述第二方面實施例的用于干衣機300的烘干桶組件200，其中烘干桶組件200設在機體301內。如圖8所示，機體301內限定出容納空間，烘干桶組件200設在容納空間內。根據本發明實施例的干衣機300，通過設置上述第二方面實施例的烘干桶組件200，使得干衣機300具有衣物香薰以及殺菌防霉的功能，滿足了人們對干衣機300的特色需求。根據本發明實施例的干衣機300的其他構成以及操作對于本領域普通技術人員而言都是已知的，這里不再詳細描述。在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示意性實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本發明的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。盡管已經示出和描述了本發明的實施例，本領域的普通技術人員可以理解：在不脫離本發明的原理和宗旨的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由權利要求及其等同物限定。
