本實用新型涉及一種去除簾布膠皮的清理裝置。

背景技術：

簾子布的浸膠加工經過浸膠、干燥、牽伸、熱定型、冷卻最后卷繞成型。在浸膠簾子布運行過程中，表面的膠液會粘附在羅拉輥表面，經過長時間的積累，形成膠皮。在簾子布的張力作用下膠皮易被帶到布面上，嚴重影響簾子布質量。

技術實現要素：

本實用新型針對現有技術存在的不足和缺陷， 提供一種去除簾布膠皮的清理裝置。

為實現上述目的，本實用新型所采用的技術方案是：一種去除簾布膠皮的清理裝置，包括座體、固定軸、膠皮去除機構和設在羅拉輥正下方的接膠盒，所述膠皮去除機構兩端分別通過連接軸安裝在固定軸上，所述固定軸與所述連接軸形成螺紋副，其兩端分別通過支撐座可旋轉地安裝在所述座體上，該固定軸的一端設有手輪。

進一步地，所述的膠皮去除裝置包括刮刀架，所述刮刀架兩端分別固定連接連接軸，其外側設有錦綸墊布層，該錦綸墊布層的長度不小于簾布布幅的寬度。

進一步地，所述的膠皮去除裝置包括毛刷和毛刷架，所述毛刷固定在所述毛刷架上，該毛刷的長度不小于簾布布幅的寬度，所述毛刷架兩端分別與連接軸固定連接。

進一步地，所述的毛刷采用塑料纖維制成。

進一步地，所述的連接軸上沿徑向設有連接孔，該連接孔為設有內螺紋的螺孔。

進一步地，所述的固定軸為階梯軸，該固定軸兩端為圓柱狀光軸，其中間為設有外螺紋的絲軸。

進一步地，所述的支撐座內設有軸承。

進一步地，所述的接膠盒的長度不小于簾布布幅的寬度。

本實用新型的有益效果是：本實用新型通過在簾子布浸膠機上加裝膠皮去除裝置，有效的去除了附著在羅拉輥上的膠皮，從而杜絕了羅拉輥上附著有膠皮，膠皮進而粘附在簾子布上的現象發生，降低了因膠皮產生的返卷率，提高了浸膠簾子布的質量。并且，本實用新型是在不停機的情況下對附著在羅拉輥上的膠皮進行去除的，使用方便，省工省時，提高簾子布生產效率，提高經濟效益。本實用新型含有接膠盒，可以對去除下來的膠皮進行收集、清理，使用方便，工作可靠；另外，本實用新型，設計合理，結構簡單、安裝方便，加工和安裝成本低，易于推廣實施。

附圖說明

圖1是本實用新型實施例1的結構示意圖；

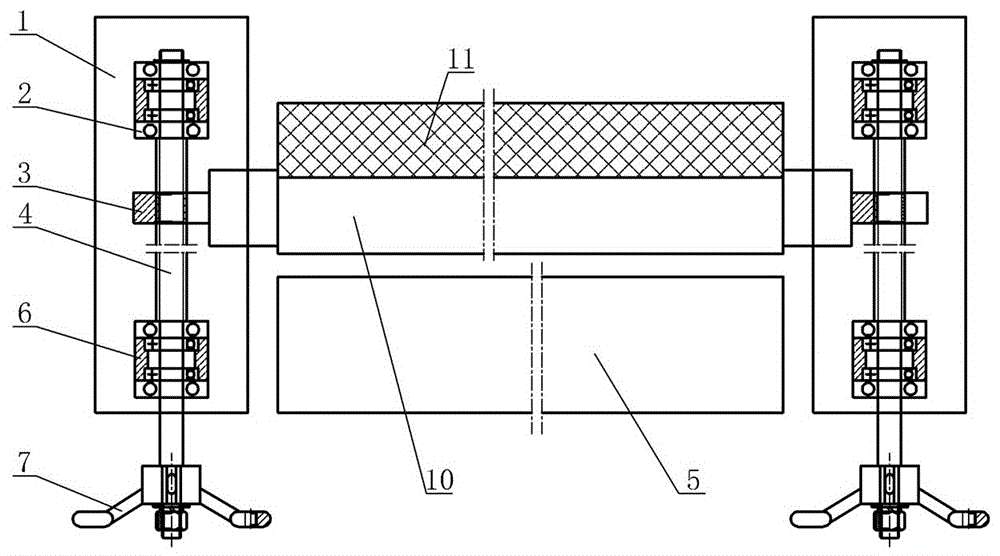

圖2是本實用新型實施例2的結構示意圖。

圖中標號代表的意義為：1、座體，2、支撐座，3、連接軸，4、固定軸，5、接膠盒，6、軸承，7、手輪，8、刮刀架，9、錦綸墊布層，10、毛刷架，11、毛刷。

具體實施方式

下面結合附圖及具體實施方式對本實用新型作進一步詳細描述：

實施例1：參見圖1，一種去除簾布膠皮的清理裝置，包括座體1、固定軸4、膠皮去除機構和設在羅拉輥正下方的接膠盒5，接膠盒5固定安裝在簾子布浸膠機的機架上，所述膠皮去除機構兩端分別通過連接軸3安裝在固定軸4上，所述固定軸4與所述連接軸3形成螺紋副，其兩端分別通過支撐座可旋轉地安裝在所述座體1上，該固定軸的一端設有手輪7。

所述的膠皮去除裝置包括刮刀架8，所述刮刀架8兩端分別固定連接連接軸3，其外側設有錦綸墊布層9，該錦綸墊布層9的長度不小于簾布布幅的寬度。所述的接膠盒5的長度不小于簾布布幅的寬度。所述的連接軸上沿徑向設有連接孔，該連接孔為設有內螺紋的螺孔。

所述的固定軸為階梯軸，該固定軸兩端為圓柱狀光軸，其中間為設有外螺紋的絲軸。為了方便轉動手輪，所述的支撐座內設有軸承。

實施例2：參見圖1，實施例2與實施例1結構基本相同，相同之處不重述，不同的是：所述的膠皮去除裝置包括毛刷11和毛刷架10，所述毛刷固定在所述毛刷架上，該毛刷的長度不小于簾布布幅的寬度，所述毛刷架10兩端分別與連接軸固定連接。所述的毛刷11采用塑料纖維制成。

本實用新型通過轉動手輪就可以調整毛刷或刮刀架與羅拉輥的距離，使用方便，工作可靠。
