本實用新型涉及一種用于劍桿織機的接緯劍，具體涉及一種適用于扁金絲紡織品及劍桿織機用接緯劍頭。

背景技術：

劍桿織機是一種應用廣泛的無梭織機，它除了具有無梭織機高速、高自動化程度、高效能生產的特點外，其積極引緯方式具有很強的品種適應性，能適應各類紗線的引緯。隨著紡織品市場的發展，紡織品種類也在不斷地增加，現在常見的紡織品有：棉、毛、麻、絲、人造纖維、合成纖維等，這類紡織品的生產用現有技術的接緯劍頭就可以滿足。但隨著“金屬絲”“扁金絲”紡織品的出現，傳統的接緯劍頭已無法滿足生產使用要求。金屬紡織絲的絲徑范圍一般在0.03mm-0.04mm之間，主要以0.035mm為主。在線性、絲徑、強度、延伸度、垂直度、花絲程度等方面不同于其他紡織品。

“扁金絲”更是不同與普通的紡織品，呈扁平狀。普通劍桿織機的緯紗是通過送緯劍與接緯劍配合從紡織品的一側引向另一側的，其中接緯劍是通過鉤頭與夾紗桿對緯紗的握持來完成引紗線的，鉤頭與夾紗桿相夾對紗線具有一定的夾持力，能夠達到引緯的目的。一般的接緯劍夾持普通的紡織品能夠達到生產要求，但是在加工“金屬絲”“扁金絲”紡織品時，特別是“扁金絲”時，緯紗因夾持力不足會在引緯的途中滑落，造成缺緯疵布。

如圖1和圖2所示：現在使用的劍頭接緯劍的功用是在劍桿織機上進行夾紗和放紗，夾紗和放紗的過程如下：當需要放紗時釋放裝置帶動夾紗桿14以組合軸的軸心為旋轉中心發生旋轉，使夾紗桿14部分伸出勾頭16，和勾頭16產生錯位，從而起到放紗的作用；當需要夾紗時夾紗桿14回位與勾頭16配合進行夾紗；這種擺桿式的接緯劍頭的夾紗面無法設置相互吻合的凹凸槽，即使在夾紗桿14和勾頭16上開設了凹凸槽，由于該種夾紗方法和加工精度的影響，凹凸槽的配合效果不良，導致夾持力較小且夾紗不穩定，無法滿足“金屬絲”“扁金絲”這類紡織品紗線的加工要求。

技術實現要素：

本實用新型的目的在于提供一種適用于扁金絲紡織品及劍桿織機用接緯劍頭，該接緯劍頭針對“金屬絲”、“扁金絲”這類紡織品在劍桿織機上加工，提供一種結構簡單穩固、使用安全可靠、并能達到穩定夾紗效果的劍桿織機用接緯劍頭。該接緯劍頭中聯動彈簧座把壓縮彈簧、開合裝置和夾紗頭各個相對獨立的組件，通過聯動彈簧座使其運動起來，聯動彈簧座安裝于劍殼的活動殼體內，劍殼體內開設有往復直線運動的空間，同時劍殼體內還有最大行程和最小行程的臺階，使聯動彈簧座的移動距離控制在最短距離，在保證正常夾紗和放紗的功能下，使劍頭在劍桿織機上更加高效。其中聯動彈簧座的移動距離短，使壓縮彈簧的壓縮行程變短，可以有效的提高壓縮彈縮的使用壽命。

為了解決上述技術問題，采用如下技術方案：

一種適用于扁金絲紡織品及劍桿織機用接緯劍頭，包括劍殼、勾頭和運動執行機構，勾頭通過螺釘固定于劍殼上，運動執行機構安裝于劍殼內，勾頭上設有紗頭導向裝置，勾頭連接運動執行機構，運動執行機構包括夾紗頭、拉條、聯動彈簧座、開合裝置和壓縮彈簧，勾頭連接夾紗頭，夾紗頭連接拉條，拉條連接聯動彈簧座，聯動彈簧座的中部設有開合裝置，聯動彈簧座的端部設有壓縮彈簧。該接緯劍頭劍頭配件數量較少，使整副劍頭更輕量化。開合裝置與下軸承，下軸承用螺絲固定組成固定活動裝置，安裝于劍殼開設的軸承孔位中，并使開合裝置能圍繞軸承孔的中心軸往復轉動。壓縮彈簧安裝于劍殼體上開設的彈簧孔內，并通過聯動彈簧座與開合裝置、夾紗頭聯接在一起。當開合裝置受力時，使聯動彈簧座發生位移，帶動拉條往回移動，拉條同時帶動夾紗頭4，使夾紗頭往回移動實現放紗的功能；當開合裝置受力取消時，壓縮彈簧的形變回彈力，推動聯動彈簧座往回頂，帶動拉條往前移動，同時帶動夾紗頭在紗頭導向裝置的作用下往前直線移動，夾紗頭開設的夾紗頭絲槽與勾頭開設的勾頭絲槽互相貼合實現夾紗功能。與現有技術中擺桿式的接緯劍頭相比提高了夾持力，使得夾紗更加穩定，大大提高了紗線的適應性，同時具備夾持扁平紗的功能。

進一步，勾頭上設有安裝槽，安裝槽包括第一安裝槽和第二安裝槽，紗頭導向裝置包括第一紗頭導向裝置和第二紗頭導向裝置，第一安裝槽內設有第一紗頭導向裝置，第二安裝槽內設有第二紗頭導向裝置。通過設置第一安裝槽和第二安裝槽，第一安裝槽和第二安裝槽內分別設有第一紗頭導向裝置和第二紗頭導向裝置，第一紗頭導向裝置和第二紗頭導向裝置的安裝，限置了其兩個方向的運動，保證夾紗頭作直線往復運動。

進一步，勾頭上設有勾頭絲槽，夾紗頭上設有夾紗頭絲槽，勾頭絲槽和夾紗頭絲槽相互貼合。兩個夾紗面上設置相互吻合的勾頭絲槽和夾紗頭絲槽，勾頭絲槽和夾紗頭絲槽為條形齒槽，采用相互吻合的條形齒槽使得夾紗更加穩定，可適應不同類型的緯紗。

進一步，勾頭的下方設有導紗包片，導紗包片通過螺釘固定于劍殼上。通過導紗包片對紗線進行包裹，保護紗線免受損傷。

進一步，聯動彈簧座的一端設有連接部，連接部連接拉條，聯動彈簧座的另一端設有圓柱導桿，圓柱導桿連接壓縮彈簧，聯動彈簧座的中部設有聯動安裝槽，聯動安裝槽內設有開合裝置。

進一步，開合裝置上設有安裝孔，安裝孔包括上安裝孔和下安裝孔，上安裝孔內設有上軸承，開合裝置通過上軸承連接聯動彈簧座，開合裝置通過下軸承連接劍殼。開合裝置的外形是為了適用于劍桿紡機上，改變對劍頭的受力方向而設置的外形，結構簡單實用；開合裝置通過上軸承和下軸承的軸心為旋轉中心，進行往復擺動，同時合開裝置與聯動彈簧座利用鉸鏈運動副，使開合裝置的往復轉動轉換成聯動彈簧座往復的移動。

進一步，劍殼上開設有彈簧孔，彈簧孔內設有壓縮彈簧。壓縮彈簧的一端安裝于劍殼內開設的彈簧孔位內，另一端安裝于聯動彈簧座的圓柱導桿上，壓縮彈簧受力壓縮時，夾紗頭回移，來實現放紗動作；壓縮彈簧受力取消時，壓縮彈簧形變回彈力，推動聯動彈簧座往前移動，同時夾紗頭往前移，使勾頭絲槽和夾紗頭絲槽能夠吻合。

進一步，勾頭的底部開設有弧形斜凸臺。當夾紗頭進行夾紗工作時，夾紗頭部會延弧形斜凸臺往上移動，使夾紗頭產生更大的夾紗力。當夾紗頭進行放紗工作時，夾紗頭部會延弧形斜凸臺往下移動，實現快速放紗。弧形斜凸臺附近處開設有圓角，使紗線經過此處不會拉毛或拉斷。

進一步，夾紗頭的中間段呈細長形。當夾紗頭進行夾紗工作時，夾紗頭需要一定的彈性變形，來獲得更大的夾紗力。夾紗頭上開設有螺釘孔，用來聯接拉條，其中拉條為剛性拉條，使夾紗和放紗工作過程中，反應更加迅速。

由于采用上述技術方案，具有以下有益效果：

本實用新型為一種適用于扁金絲紡織品及劍桿織機用接緯劍頭，該接緯劍頭針對“金屬絲”、“扁金絲”這類紡織品在劍桿織機上加工，提供一種結構簡單穩固、使用安全可靠、并能達到穩定夾紗效果的劍桿織機用接緯劍頭。該接緯劍頭中聯動彈簧座把壓縮彈簧、開合裝置和夾紗頭各個相對獨立的組件，通過聯動彈簧座使其運動起來，聯動彈簧座安裝于劍殼的活動殼體內，劍殼體內開設有往復直線運動的空間，同時劍殼體內還有最大行程和最小行程的臺階，使聯動彈簧座的移動距離控制在最短距離，在保證正常夾紗和放紗的功能下，使劍頭在劍桿織機上更加高效。其中聯動彈簧座的移動距離短，使壓縮彈簧的壓縮行程變短，可以有效的提高壓縮彈縮的使用壽命。

該接緯劍頭劍頭配件數量較少，使整副劍頭更輕量化。開合裝置與下軸承，下軸承用螺絲固定組成固定活動裝置，安裝于劍殼開設的軸承孔位中，并使開合裝置能圍繞軸承孔的中心軸往復轉動。壓縮彈簧安裝于劍殼體上開設的彈簧孔內，并通過聯動彈簧座與開合裝置、夾紗頭聯接在一起。當開合裝置受力時，使聯動彈簧座發生位移，帶動拉條往回移動，拉條同時帶動夾紗頭，使夾紗頭往回移動實現放紗的功能；當開合裝置受力取消時，壓縮彈簧的形變回彈力，推動聯動彈簧座往回頂，帶動拉條往前移動，同時帶動夾紗頭在紗頭導向裝置的作用下往前直線移動，夾紗頭開設的夾紗頭絲槽與勾頭開設的勾頭絲槽互相貼合實現夾紗功能。與現有技術中擺桿式的接緯劍頭相比提高了夾持力，使得夾紗更加穩定，大大提高了紗線的適應性，同時具備夾持扁平紗的功能。

通過設置第一安裝槽和第二安裝槽，第一安裝槽和第二安裝槽內分別設有第一紗頭導向裝置和第二紗頭導向裝置，第一紗頭導向裝置和第二紗頭導向裝置的安裝，限置了其兩個方向的運動，保證夾紗頭作直線往復運動。

兩個夾紗面上設置相互吻合的勾頭絲槽和夾紗頭絲槽，勾頭絲槽和夾紗頭絲槽為條形齒槽，采用相互吻合的條形齒槽使得夾紗更加穩定，可適應不同類型的緯紗。

通過導紗包片對紗線進行包裹，保護紗線免受損傷。

開合裝置的外形是為了適用于劍桿紡機上，改變對劍頭的受力方向而設置的外形，結構簡單實用；開合裝置通過上軸承和下軸承的軸心為旋轉中心，進行往復擺動，同時合開裝置與聯動彈簧座利用鉸鏈運動副，使開合裝置的往復轉動轉換成聯動彈簧座往復的移動。

壓縮彈簧的一端安裝于劍殼內開設的彈簧孔位內，另一端安裝于聯動彈簧座的圓柱導桿上，壓縮彈簧受力壓縮時，夾紗頭回移，來實現放紗動作；壓縮彈簧受力取消時，壓縮彈簧形變回彈力，推動聯動彈簧座往前移動，同時夾紗頭往前移，使勾頭絲槽和夾紗頭絲槽能夠吻合。

勾頭的底部開設有弧形斜凸臺，當夾紗頭進行夾紗工作時，夾紗頭部會延弧形斜凸臺往上移動，使夾紗頭產生更大的夾紗力。當夾紗頭進行放紗工作時，夾紗頭部會延弧形斜凸臺往下移動，實現快速放紗。弧形斜凸臺附近處開設有圓角，使紗線經過此處不會拉毛或拉斷。

當夾紗頭進行夾紗工作時，夾紗頭需要一定的彈性變形，來獲得更大的夾紗力。夾紗頭上開設有螺釘孔，用來聯接拉條，其中拉條為剛性拉條，使夾紗和放紗工作過程中，反應更加迅速。

附圖說明

下面結合附圖對本實用新型作進一步說明：

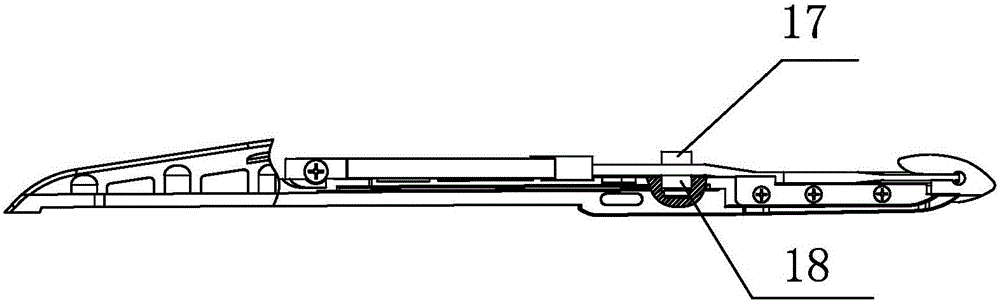

圖1為現有技術用接緯劍頭的主視圖；

圖2為現有技術用接緯劍頭的仰視圖；

圖3為本實用新型中一種適用于扁金絲紡織品及劍桿織機用接緯劍頭的主視結構示意圖；

圖4為本實用新型中一種適用于扁金絲紡織品及劍桿織機用接緯劍頭的俯視結構示意圖；

圖5為本實用新型中夾紗頭與和勾頭配合時的結構示意圖；

圖6為本實用新型中勾頭和第一紗頭導向裝置夾紗的局部剖視示意圖；

圖7為本實用新型中勾頭和第二紗頭導向裝置夾紗的局部剖視示意圖；

圖8為本實用新型中運動執行機構和勾頭連接的的立體結構示意圖；

圖9為本實用新型中運動執行機構和勾頭連接的主視結構示意圖；

圖10為本實用新型中運動執行機構和勾頭連接的俯視結構示意圖；

圖11為本實用新型中聯動彈簧座、拉條和夾線頭聯接結構示意圖。

圖中：1-劍殼；2-勾頭；3-導紗包片；4-夾紗頭；5-第一紗頭導向裝置；6-第二紗頭導向裝置；7-拉條；8-壓縮彈簧；9-聯動彈簧座；10-開合裝置；11-上軸承；12-下軸承；13-現技術接緯劍頭殼體；14-現技術接緯劍頭夾紗桿；15-板簧組；16-現技術接緯劍頭勾頭；17-現技術接緯劍頭上軸承；18-現技術接緯劍頭下軸承；19-第一安裝槽；20-第二安裝槽；21-夾紗頭絲槽；22-連接部；23-圓柱導桿；24-聯動安裝槽；25-上安裝孔；26-下安裝孔；27-彈簧孔；28-弧形斜凸臺。

具體實施方式

如圖1至圖11所示，一種適用于扁金絲紡織品及劍桿織機用接緯劍頭，包括劍殼1、勾頭2和運動執行機構，勾頭2通過螺釘固定于劍殼1上，運動執行機構安裝于劍殼1內，勾頭2上設有紗頭導向裝置，勾頭2連接運動執行機構，運動執行機構包括夾紗頭4、拉條7、聯動彈簧座9、開合裝置10和壓縮彈簧8，勾頭2連接夾紗頭4，夾紗頭4連接拉條7，拉條7連接聯動彈簧座9，聯動彈簧座9的中部設有開合裝置10，聯動彈簧座9的端部設有壓縮彈簧8。該接緯劍頭劍頭配件數量較少，使整副劍頭更輕量化。開合裝置10與下軸承12，下軸承12用螺絲固定組成固定活動裝置，安裝于劍殼1開設的軸承孔位中，并使開合裝置10能圍繞軸承孔的中心軸往復轉動。壓縮彈簧8安裝于劍殼1體上開設的彈簧孔27內，并通過聯動彈簧座9與開合裝置10、夾紗頭4聯接在一起。當開合裝置10受力時，使聯動彈簧座9發生位移，帶動拉條7往回移動，拉條7同時帶動夾紗頭44，使夾紗頭4往回移動實現放紗的功能；當開合裝置10受力取消時，壓縮彈簧8的形變回彈力，推動聯動彈簧座9往回頂，帶動拉條7往前移動，同時帶動夾紗頭4在紗頭導向裝置的作用下往前直線移動，夾紗頭4開設的夾紗頭絲槽(圖中未畫出)與勾頭2開設的勾頭絲槽21互相貼合實現夾紗功能。與現有技術中擺桿式的接緯劍頭相比提高了夾持力，使得夾紗更加穩定，大大提高了紗線的適應性，同時具備夾持扁平紗的功能。

勾頭2上設有安裝槽，安裝槽包括第一安裝槽19和第二安裝槽20，紗頭導向裝置包括第一紗頭導向裝置5和第二紗頭導向裝置6，第一安裝槽19內設有第一紗頭導向裝置5，第二安裝槽20內設有第二紗頭導向裝置6。通過設置第一安裝槽19和第二安裝槽20，第一安裝槽19和第二安裝槽20內分別設有第一紗頭導向裝置5和第二紗頭導向裝置6，第一紗頭導向裝置5和第二紗頭導向裝置6的安裝，限置了其兩個方向的運動，保證夾紗頭4作直線往復運動。

勾頭2上設有勾頭絲槽21，夾紗頭4上設有夾紗頭絲槽，勾頭絲槽21和夾紗頭絲槽相互貼合。兩個夾紗面上設置相互吻合的勾頭絲槽21和夾紗頭絲槽，勾頭絲槽21和夾紗頭絲槽為條形齒槽，采用相互吻合的條形齒槽使得夾紗更加穩定，可適應不同類型的緯紗。

勾頭2的下方設有導紗包片3，導紗包片3通過螺釘固定于劍殼1上。通過導紗包片3對紗線進行包裹，保護紗線免受損傷。

聯動彈簧座9的一端設有連接部22，連接部22連接拉條7，聯動彈簧座9的另一端設有圓柱導桿23，圓柱導桿23連接壓縮彈簧8，聯動彈簧座9的中部設有聯動安裝槽24，聯動安裝槽24內設有開合裝置10。

開合裝置10上設有安裝孔，安裝孔包括上安裝孔25和下安裝孔26，上安裝孔25內設有上軸承11，開合裝置10通過上軸承11連接聯動彈簧座9，開合裝置10通過下軸承12連接劍殼1。開合裝置10的外形是為了適用于劍桿紡機上，改變對劍頭的受力方向而設置的外形，結構簡單實用；開合裝置10通過上軸承11和下軸承12的軸心為旋轉中心，進行往復擺動，同時合開裝置與聯動彈簧座9利用鉸鏈運動副，使開合裝置10的往復轉動轉換成聯動彈簧座9往復的移動。

劍殼1上開設有彈簧孔27，彈簧孔27內設有壓縮彈簧8。壓縮彈簧8的一端安裝于劍殼1內開設的彈簧孔27位內，另一端安裝于聯動彈簧座9的圓柱導桿23上，壓縮彈簧8受力壓縮時，夾紗頭4回移，來實現放紗動作；壓縮彈簧8受力取消時，壓縮彈簧8形變回彈力，推動聯動彈簧座9往前移動，同時夾紗頭4往前移，使勾頭絲槽21和夾紗頭絲槽能夠吻合。

勾頭2的底部開設有弧形斜凸臺28。當夾紗頭4進行夾紗工作時，夾紗頭4部會延弧形斜凸臺28往上移動，使夾紗頭4產生更大的夾紗力。當夾紗頭4進行放紗工作時，夾紗頭4部會延弧形斜凸臺28往下移動，實現快速放紗。弧形斜凸臺28附近處開設有圓角，使紗線經過此處不會拉毛或拉斷。

夾紗頭4的中間段呈細長形。當夾紗頭4進行夾紗工作時，夾紗頭4需要一定的彈性變形，來獲得更大的夾紗力。夾紗頭4上開設有螺釘孔，用來聯接拉條7，其中拉條7為剛性拉條7，使夾紗和放紗工作過程中，反應更加迅速。

以上僅為本實用新型的具體實施例，但本實用新型的技術特征并不局限于此。任何以本實用新型為基礎，為解決基本相同的技術問題，實現基本相同的技術效果，所作出地簡單變化、等同替換或者修飾等，皆涵蓋于本實用新型的保護范圍之中。
