本實用新型屬于紡織加工機械設備領域，尤其涉及一種坯布漂染裝置。

背景技術：

目前，布料在我們的生產生活中應用的越來越廣泛，布料不僅可以用來制作衣物等，布料也是裝飾材料中常用的材料，它包括化纖地毯、無紡壁布、亞麻布、尼龍布、彩色膠布、法蘭絨等各式布料，布料在裝飾陳列中起到了相當大的作用，大量的運用布料進行墻面面飾、隔斷、以及背景處理，染色布尤其起到了重要的作用，在染色布的生產過程中，需要將坯布進行漂染，現有的坯布漂染裝置結構復雜且操作麻煩，在坯布的漂染過程中，現有的坯布漂染裝置難以充分高效的將坯布進行漂染，漂染的效率較低，漂染的質量較差，影響布匹后續的生產加工，并且現有的坯布在漂染傳送過程中，坯布在漂染料槽內的傳送始終處于張緊的狀態，使得坯布的棉紡纖維難以充分進行漂染，不能滿足生產使用的需要。

技術實現要素：

本實用新型所要解決的技術問題是克服現有技術中所存在的上述不足，而提供一種結構設計合理，能夠充分高效的將坯布在傳送過程中進行漂染的坯布漂染裝置。

為了解決上述技術問題，本實用新型所采用的技術方案是：一種坯布漂染裝置，其特征在于：所述坯布漂染裝置包括固定支架、漂染料槽、進布輥、導布輥、鼓泡管和出布機構，所述漂染料槽水平設置在固定支架上側，漂染料槽的截面為半橢圓形，所述固定支架上方一側水平轉動連接有進布輥，固定支架上方另一側水平設置有出布機構，所述漂染料槽外側設置有導熱夾套，所述導熱夾套上方兩側分別水平均勻設置有多根進氣導管，進氣導管上設置有進氣閥，導熱夾套下側豎直均勻設置有多根排凝導管，排凝導管上設置有排凝閥，所述漂染料槽內沿漂染料槽的弧面水平均勻轉動連接有多根導布輥，所述出布機構包括出布輥、出布支架、上壓布輥和下壓布輥，出布輥水平轉動連接于固定支架上側，出布支架豎直對稱設置在坯布傳送方向兩側的固定支架上，出布支架上下兩側分別設置有上連接板和下連接板，上連接板一端鉸連接于出布支架，上壓布輥兩端分別水平轉動連接于上連接板另一端，下連接板一端鉸連接于出布支架，下壓布輥兩端分別水平轉動連接于下連接板另一端，所述上連接板和下連接板之間豎直設置有拉緊彈簧，所述鼓泡管水平設置在漂染料槽內，鼓泡管一端連通有鼓氣導管，鼓泡管上均勻設置有多個出氣孔。

進一步地，所述上壓布輥和下壓布輥表面分別均勻設置有軟質橡膠層。

進一步地，所述鼓泡管上的出氣孔孔徑為5.0毫米~8.0毫米。

本實用新型與現有技術相比，具有以下優點和效果：本實用新型結構簡單，通過漂染料槽水平設置在固定支架上側，漂染料槽外側設置有導熱夾套，導熱夾套上方兩側分別水平均勻設置有多根進氣導管，導熱夾套下側豎直均勻設置有多根排凝導管，使得漂染料槽內的漂染液能被均與的加熱，通過鼓泡管水平設置在漂染料槽內，鼓泡管一端連通有鼓氣導管，鼓泡管上均勻設置有多個出氣孔，使得漂染料槽內的漂染液能被均勻混勻，利用漂染料槽的截面為半橢圓形，使得坯布在漂染過程中能夠較長時間在漂染液內傳送，提高了坯布的漂染效率和質量，通過固定支架上方一側水平轉動連接有進布輥，漂染料槽內沿漂染料槽的弧面水平均勻轉動連接有多根導布輥，固定支架上方另一側水平設置有出布機構，使得坯布能夠依次平穩的進行傳送，利用上壓布輥兩端分別水平轉動連接于上連接板一端，下壓布輥兩端分別水平轉動連接于下連接板另一端，上連接板和下連接板之間豎直設置有拉緊彈簧，坯布能被壓緊傳送，使得坯布能在漂染料槽內松弛平穩的傳送，避免坯布由于牽拉張緊而影響坯布的漂染質量，滿足生產使用的需要。

附圖說明

圖1是本實用新型一種坯布漂染裝置的主視圖。

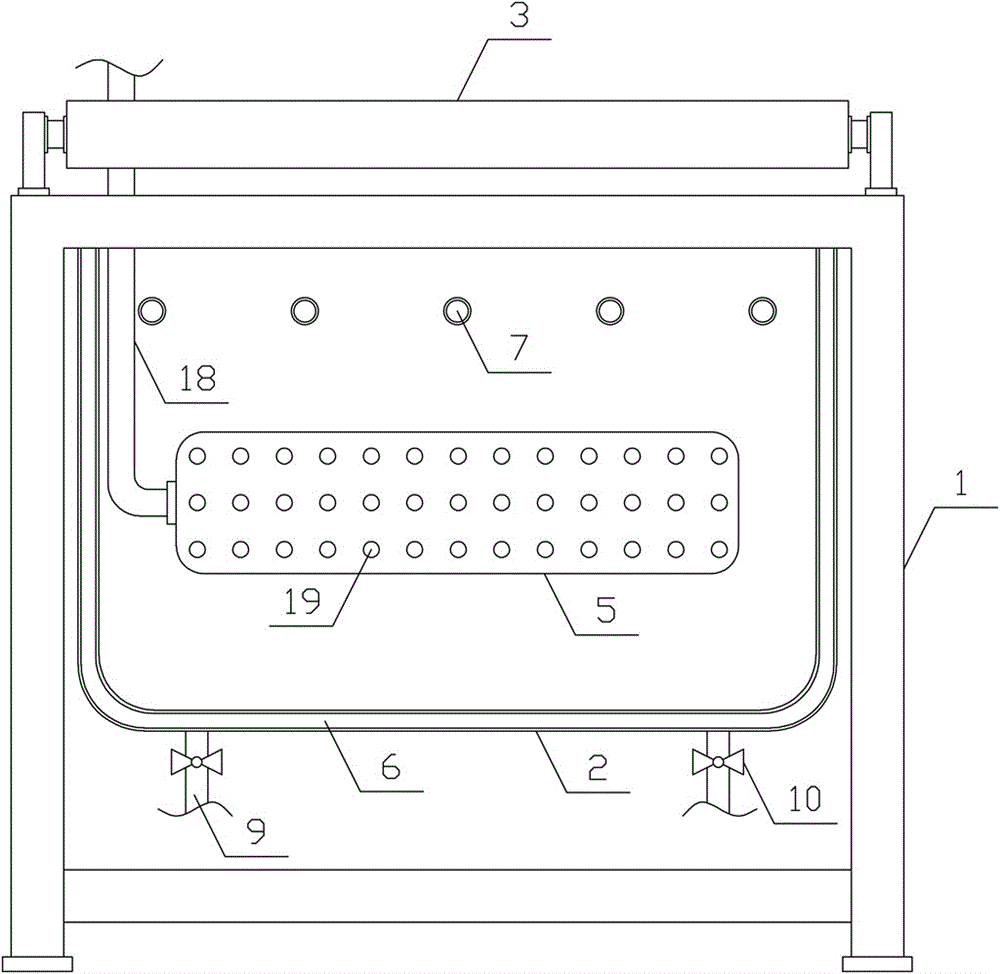

圖2是本實用新型一種坯布漂染裝置的右視圖。

圖中：1.固定支架，2.漂染料槽，3.進布輥，4.導布輥，5.鼓泡管，6.導熱夾套，7.進氣導管，8.進氣閥，9.排凝導管，10.排凝閥，11.出布輥，12.出布支架，13.上壓布輥，14.下壓布輥，15.上連接板，16.下連接板，17.拉緊彈簧，18.鼓氣導管，19.出氣孔。

具體實施方式

為了進一步描述本實用新型，下面結合附圖進一步闡述一種坯布漂染裝置的具體實施方式，以下實施例是對本實用新型的解釋而本實用新型并不局限于以下實施例。

如圖1、圖2所示，本實用新型一種坯布漂染裝置，包括固定支架1、漂染料槽2、進布輥3、導布輥4、鼓泡管5和出布機構，漂染料槽2水平設置在固定支架1上側，漂染料槽2的截面為半橢圓形，固定支架1上方一側水平轉動連接有進布輥3，固定支架1上方另一側水平設置有出布機構，漂染料槽2外側設置有導熱夾套6，導熱夾套6上方兩側分別水平均勻設置有多根進氣導管7，進氣導管7上設置有進氣閥8，導熱夾套6下側豎直均勻設置有多根排凝導管9，排凝導管9上設置有排凝閥10，漂染料槽2內沿漂染料槽2的弧面水平均勻轉動連接有多根導布輥4。本實用新型的出布機構包括出布輥11、出布支架12、上壓布輥13和下壓布輥14，出布輥11水平轉動連接于固定支架1上側，出布支架12豎直對稱設置在坯布傳送方向兩側的固定支架1上，出布支架12上下兩側分別設置有上連接板15和下連接板16，上連接板15一端鉸連接于出布支架12，上壓布輥13兩端分別水平轉動連接于上連接板15另一端，下連接板16一端鉸連接于出布支架12，下壓布輥14兩端分別水平轉動連接于下連接板16另一端，上連接板15和下連接板16之間豎直設置有拉緊彈簧17，鼓泡管5水平設置在漂染料槽2內，鼓泡管5一端連通有鼓氣導管18，鼓泡管5上均勻設置有多個出氣孔19。

本實用新型的上壓布輥13和下壓布輥14表面分別均勻設置有軟質橡膠層，使得坯布能被壓緊傳送，確保坯布能在漂染料槽2內松弛平穩的傳送。本實用新型的鼓泡管5上的出氣孔19孔徑為5.0毫米~8.0毫米，使得漂染料槽2內的漂染液能被均勻混勻，提高了坯布的漂染效率和質量。

采用上述技術方案，本實用新型一種坯布漂染裝置在使用的時候，通過漂染料槽2水平設置在固定支架1上側，漂染料槽2外側設置有導熱夾套6，導熱夾套6上方兩側分別水平均勻設置有多根進氣導管7，導熱夾套6下側豎直均勻設置有多根排凝導管9，使得漂染料槽2內的漂染液能被均與的加熱，通過鼓泡管5水平設置在漂染料槽2內，鼓泡管5一端連通有鼓氣導管18，鼓泡管5上均勻設置有多個出氣孔19，使得漂染料槽2內的漂染液能被均勻混勻，利用漂染料槽2的截面為半橢圓形，使得坯布在漂染過程中能夠較長時間在漂染液內傳送，提高了坯布的漂染效率和質量，通過固定支架1上方一側水平轉動連接有進布輥3，漂染料槽2內沿漂染料槽2的弧面水平均勻轉動連接有多根導布輥4，固定支架1上方另一側水平設置有出布機構，使得坯布能夠依次平穩的進行傳送，利用上壓布輥13兩端分別水平轉動連接于上連接板15一端，下壓布輥14兩端分別水平轉動連接于下連接板16另一端，上連接板15和下連接板16之間豎直設置有拉緊彈簧17，坯布能被壓緊傳送，使得坯布能在漂染料槽2內松弛平穩的傳送，避免坯布由于牽拉張緊而影響坯布的漂染質量。通過這樣的結構，本實用新型結構設計合理，能夠充分高效的將坯布在傳送過程中進行漂染，提高坯布漂染的效率和質量，滿足生產使用的需要。

本說明書中所描述的以上內容僅僅是對本實用新型所作的舉例說明。本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，只要不偏離本實用新型說明書的內容或者超越本權利要求書所定義的范圍，均應屬于本實用新型的保護范圍。
