本實用新型涉及一種干衣機，尤其涉及一種折疊式干衣機。

背景技術：

天氣不好的時候，尤其是雨雪天，晾曬的衣服不能干透，影響穿著和舒適度。現有技術的洗衣機帶有烘干功能，但價格昂貴，不經濟實用；現有技術的干衣機價格較親民，但體積大，占用室內空間，不適合在小面積的住房中使用。

技術實現要素：

本實用新型的目的：提供一種折疊式干衣機，結構簡單，使用方便，成本低。

為了實現上述目的，本實用新型的技術方案是：

一種折疊式干衣機，包括多根縱向支架桿、多根橫向支架桿、多組端部折疊連接組件、多組中部折疊連接組件及吹風干衣機；所述的多根縱向支架桿的兩端分別通過所述的多組端部折疊連接組件與所述的多根橫向支架桿的兩端適配連接，所述的多根縱向支架桿的中部分別通過所述的多組中部折疊連接組件所述的多根橫向支架桿的兩端適配連接，構成折疊支架結構；所述的吹風干衣機放置在所述的折疊支架結構的底部中央；每組所述的端部折疊連接組件包括直角套接件、連接凸起、旋轉橫桿及旋轉螺母，所述的縱向支架桿及橫向支架桿分別適配插接在所述的直角套接件內，所述的連接凸起設置在所述的直角套接件的一側或兩側，所述的旋轉橫桿的兩端分別通過所述的旋轉螺母與相鄰兩個所述的直角套接件上的連接凸起連接，所述的旋轉橫桿的端部繞所述的連接凸起轉動，使中部的縱向支架桿及橫向支架桿向上滑動；每組所述的中部折疊連接組件包括三通套接件、連接凸起、旋轉橫桿及旋轉螺母，所述的三通套接件同軸套置在所述的縱向支架桿的中部，所述的橫向支架桿的端部適配插接在所述的三通套接件的一端，所述的連接凸起設置在所述的三通套接件的一側或兩側，所述的旋轉橫桿的兩端分別通過所述的旋轉螺母與相鄰兩個所述的直角套接件上的連接凸起連接，所述的旋轉橫桿的端部繞所述的連接凸起轉動，使中部的縱向支架桿及橫向支架桿向上滑動。

上述的折疊式干衣機，其中，還包括包裹布套，所述的包裹布套適配套置在所述的折疊支架結構，所述的包裹布套的下端開口，所述的包裹布套上設有開口拉鏈。

上述的折疊式干衣機，其中，所述的折疊支架結構的底部設有多個萬向移動輪，所述的多個萬向移動輪與所述的折疊支架結構通過螺紋活動旋接。

上述的折疊式干衣機，其中，所述的旋轉橫桿上間隔設有多個“U”形槽，位于所述的旋轉橫桿的內側。

上述的折疊式干衣機，其中，所述的吹風干衣機的頂部設有雙層防水槽，每層所述的防水槽由多條防水槽本體等間隔排列構成。

上述的折疊式干衣機，其中，所述的雙層防水槽交錯設置，且相鄰兩條所述的防水槽本體之間的間距與所述的防水槽本體的寬度相當。

上述的折疊式干衣機，其中，所述的多條防水槽本體為弧面結構。

本實用新型能折疊收納，減少不使用時的占用空間，便于儲藏，干衣效果好，滴落的水不影響吹風干衣機的運行。

附圖說明

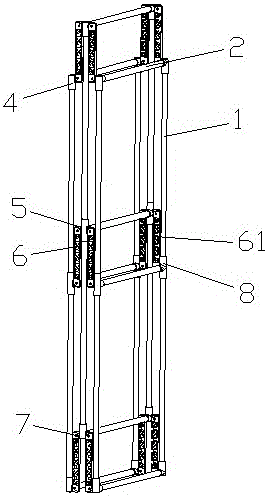

圖1是本實用新型折疊式干衣機的折疊支架結構的結構示意圖。

圖2是本實用新型折疊式干衣機的折疊支架結構折疊后的結構示意圖。

圖3是本實用新型折疊式干衣機的折疊支架結構的局部放大圖。

圖4是本實用新型折疊式干衣機的吹風干衣機的主視圖。

具體實施方式

以下結合附圖進一步說明本實用新型的實施例。

請參見附圖1至附圖4所示，一種折疊式干衣機，包括多根縱向支架桿1、多根橫向支架桿2、多組端部折疊連接組件、多組中部折疊連接組件及吹風干衣機3；所述的多根縱向支架桿1的兩端分別通過所述的多組端部折疊連接組件與所述的多根橫向支架桿2的兩端適配連接，所述的多根縱向支架桿1的中部分別通過所述的多組中部折疊連接組件所述的多根橫向支架桿2的兩端適配連接，構成折疊支架結構；所述的吹風干衣機3放置在所述的折疊支架結構的底部中央；每組所述的端部折疊連接組件包括直角套接件4、連接凸起5、旋轉橫桿6及旋轉螺母7，所述的縱向支架桿1及橫向支架桿2分別適配插接在所述的直角套接件4內，所述的連接凸起5設置在所述的直角套接件4的一側或兩側，所述的旋轉橫桿6的兩端分別通過所述的旋轉螺母7與相鄰兩個所述的直角套接件4上的連接凸起5連接，所述的旋轉橫桿6的端部繞所述的連接凸起5轉動，使中部的縱向支架桿1及橫向支架桿2向上滑動；每組所述的中部折疊連接組件包括三通套接件8、連接凸起5、旋轉橫桿6及旋轉螺母7，所述的三通套接件8同軸套置在所述的縱向支架桿1的中部，所述的橫向支架桿2的端部適配插接在所述的三通套接件8的一端，所述的連接凸起5設置在所述的三通套接件8的一側或兩側，所述的旋轉橫桿6的兩端分別通過所述的旋轉螺母7與相鄰兩個所述的直角套接件4上的連接凸起5連接，所述的旋轉橫桿6的端部繞所述的連接凸起5轉動，使中部的縱向支架桿1及橫向支架桿2向上滑動。

還包括包裹布套，所述的包裹布套適配套置在所述的折疊支架結構，所述的包裹布套的下端開口，所述的包裹布套上設有開口拉鏈，便于吹風干衣機3的風向上吹到衣服上，開口拉鏈的設計可便于衣物的掛置和取出。

所述的折疊支架結構的底部設有多個萬向移動輪，所述的多個萬向移動輪與所述的折疊支架結構通過螺紋活動旋接，可拆卸，便于一對本實用新型。

所述的旋轉橫桿6上間隔設有多個“U”形槽61，位于所述的旋轉橫桿6的內側，可用于加裝支撐桿，用于懸掛毛巾、衣物等，增加容量。

所述的吹風干衣機3的頂部設有雙層防水槽31，每層所述的防水槽31由多條防水槽本體等間隔排列構成。

所述的雙層防水槽31交錯設置，且相鄰兩條所述的防水槽本體之間的間距與所述的防水槽本體的寬度相當。可確保衣服上的水滴落到防水槽本體內，部影響吹風干衣機3的吹風，冷風或者熱風從雙層防水槽31的周圍吹出。

所述的多條防水槽本體為弧面結構，便于滴水的收集。

使用時，將衣物掛置在橫向支架桿2上，吹風干衣機3置于折疊支架結構的底部，包裹布套罩蓋在折疊支架結構上，并將吹風干衣機3的出風口包裹在內；吹風干衣機3可通過遙控器遙控或通過操作面板控制，可控制吹風的溫度、時間、強度等。

不使用時，將中間的縱向支架桿1向上推，使旋轉橫桿6繞連接凸起5轉動折疊，兩側的三根縱向支架桿1貼合到一起，頂部、底部和中部的三根橫向支架桿2貼合到一起，減小占用空間。

綜上所述，本實用新型能折疊收納，減少不使用時的占用空間，便于儲藏，干衣效果好，滴落的水不影響吹風干衣機的運行。

以上所述僅為本實用新型的優選實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書內容所作的等效結構變換，或直接或間接運用附屬在其他相關產品的技術領域，均同理包括在本實用新型的專利保護范圍內。
