本實用新型涉及一種半圓絲擴幅輥，屬于織物擴幅技術領域。

背景技術：

擴幅輥，也稱分絲輥、展布輥，用于對各種坯布起擴幅、展布作用。目前常用的擴幅輥的表面螺旋纏繞有圓絲、扁絲、三角絲等，螺旋纏繞在擴幅輥表面的圓絲與擴幅輥的輥面切點接觸，圓絲與輥面的接觸面積小，摩擦力小，容易出現滑絲，影響展布效果，嚴重時導致坯布報廢；圓絲主要依靠其上半圓達到展布擴幅的目的，若直徑為4mm的圓絲，其有效的展布擴幅的高度為2mm，與織物坯布摩擦力小，展布效果差，多用于對展布要求不是很高的坯布，如比較薄的坯布料；圓絲與輥面接觸位置容易塞滿油污、灰塵、坯布纖維等，不便清理，會影響擴幅輥的使用效果，且容易出現損傷坯布的現象；扁絲、三角絲相對于圓絲展布效果要好些，常溫情況將圓絲、扁絲或者三角絲螺旋纏繞在擴幅輥的輥面上，工作時，輥面的溫度可達到60-80℃，受熱脹冷縮的影響，輥面會熱漲，導致輥面上的圓絲、扁絲等三角絲出現滑絲的現象。

技術實現要素：

本實用新型針對現有技術存在的不足，提供一種半圓絲擴幅輥，其不但增加了有效展布高度，大大改善了展布效果，而且增加了絲與輥體的接觸面積，避免出現滑絲現象。

本實用新型解決上述技術問題的技術方案如下：一種半圓絲擴幅輥，包括輥體、纏繞在所述輥體表面的螺旋順向展布絲及螺旋逆向展布絲，所述展布絲包括自上而下依次連接的展布部及連接部，所述展布部的頂部為半圓形或半橢圓形，所述展布部的寬度與所述連接部的寬度相等，所述連接部的底部為向上彎曲的弧形結構，所述連接部與所述輥體的表面連接。

本實用新型的有益效果是：螺旋順向展布絲、螺旋逆向展布絲分別采用展布絲螺旋順向、螺旋逆向纏繞在輥體的左、右兩部分上，連接部底部的弧形結構在螺旋纏繞在輥體表面時，連接部的底部兩側與輥體表面接觸，在繞絲拉力作用下其兩側緊扣輥體的表面；弧形結構的連接部被拉平，連接部的底部與輥體的表面完全接觸，且在輥體表面受熱脹冷縮影響時，弧形結構還可適應輥體表面的變化自動調整，使得連接部與輥體表面完全接觸，實現T型絲與輥體表面面接觸。總之，展布絲在螺旋纏繞在輥體表面時受繞絲拉力的影響，增大了連接部與輥體的接觸面積，摩擦力大，展布絲與輥體連接牢固度增強，從而解決滑絲的問題，展布絲的自上而下連接的展布部與連接部以及展布部頂部采用半圓形及半橢圓形的設計增加了展布絲與坯布的接觸面積，提高了展布絲的有效展布高度，展布效果好，此外連接部的兩側與輥體表面緊密貼合，展布絲與輥體接觸部位無縫隙，能夠保持輥體及展布絲清潔的效果，避免影響坯布的擴幅效果。

進一步的，所述連接部的兩側為平面結構。

采用上述進一步方案的有益效果是，進一步提高展布絲的有效展布高度，增大坯布與展布絲的接觸面積，展布效果更佳。

進一步的，所述弧形結構的弧形半徑為8-125mm。

采用上述進一步方案的有益效果是，根據不同擴幅輥的直徑的尺寸選擇對應且合適的弧形結構的弧形半徑，以確保展布絲與輥體牢固連接。

進一步的，所述展布絲的高度為3-12mm。

采用上述進一步方案的有益效果是，有效提高了展布絲的高度，大大提高了坯布的展布、擴幅效果，可根據不同坯布的不同展布效果及擴幅輥的直徑的要求進行選擇合適的展布絲。

進一步的，所述連接部的寬度為3-12mm。

采用上述進一步方案的有益效果是，根據不同直徑的擴幅輥來選擇合適的連接部，以滿足展布絲與輥體大的接觸面積。

進一步的，所述展布部與連接部為一體結構。

采用上述進一步方案的有益效果是，強度大，更穩定。

進一步的，所述輥體的兩端分別設有軸頭，伸入到所述輥體內部的所述軸頭與所述輥體的內壁連接。

采用上述進一步方案的有益效果是，擴幅輥重量輕，跳動小。

附圖說明

圖1為本實用新型的結構示意圖；

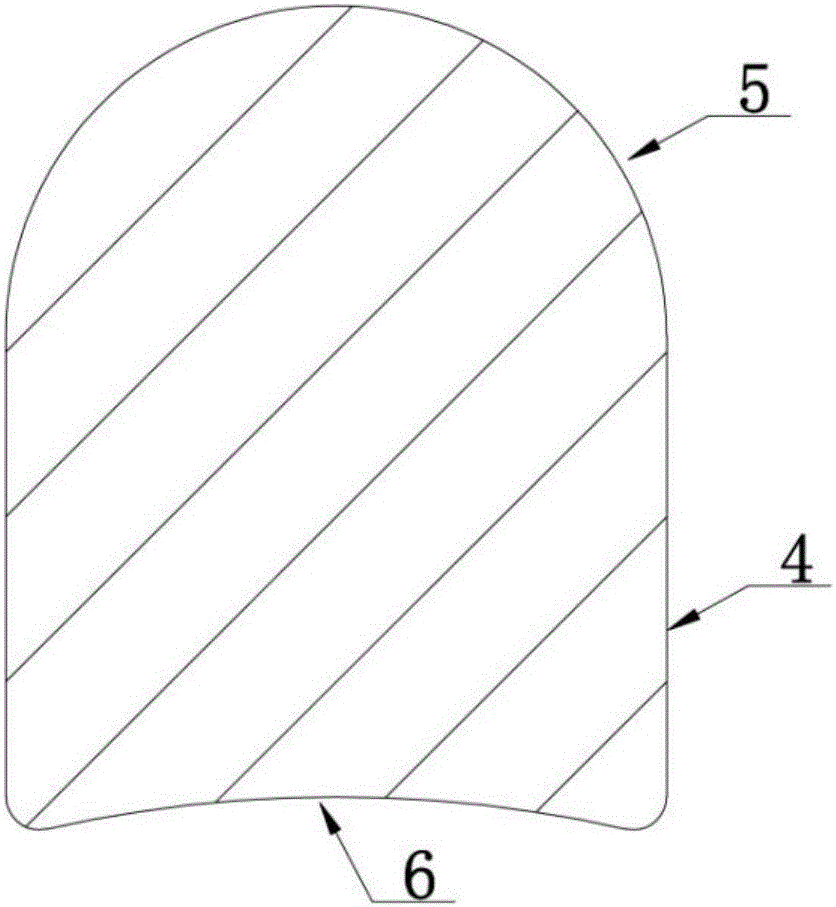

圖2為本實用新型展布絲的截面結構示意圖；

圖3為本實用新型展布絲的展布狀態示意圖；

圖4為圖1中A處的局部放大圖；

圖5為圖1中B處的局部放大圖

圖中，1、輥體；2、螺旋順向展布絲；3、螺旋逆向展布絲；4、連接部；5、展布部；6、弧形結構；7、軸頭；8、坯布。

具體實施方式

以下結合實例對本實用新型的原理和特征進行描述，所舉實例只用于解釋本實用新型，并非用于限定本實用新型的范圍。

如圖1-圖5所示，一種半圓絲擴幅輥，包括輥體1、纏繞在所述輥體表面的螺旋順向展布絲2及螺旋逆向展布絲3，所述展布絲包括自上而下依次連接的展布部5及連接部4，所述展布部5的頂部為半圓形或半橢圓形，所述展布部5的寬度與所述連接部的寬度相等，所述連接部4的底部為向上彎曲的弧形結構6，所述連接部與所述輥體的表面連接。

所述連接部4的兩側為平面結構。進一步提高展布絲的有效展布高度，增大坯布與展布絲的接觸面積，展布效果更佳。

所述弧形結構6的弧形半徑為8-125mm。根據不同擴幅輥的直徑的尺寸選擇對應且合適的弧形結構的弧形半徑，以確保展布絲與輥體牢固連接。

所述展布絲的高度為3-12mm。有效提高了展布絲的高度，提高有效展布高度，大大提高了坯布的展布、擴幅效果，可根據不同坯布的不同展布效果及擴幅輥的直徑的要求進行選擇合適的展布絲。

所述連接部的寬度為3-12mm。根據不同直徑的擴幅輥來選擇合適的連接部，以滿足展布絲與輥體大的接觸面積。

所述展布部與連接部為一體結構。強度大，更穩定。

所述輥體的兩端分別設有軸頭7，伸入到所述輥體內部的所述軸頭與所述輥體的內壁連接。擴幅輥重量輕，跳動小。

螺旋順向展布絲、螺旋逆向展布絲分別采用展布絲螺旋順向、螺旋逆向纏繞在輥體的左、右兩部分上，連接部底部的弧形結構在螺旋纏繞在輥體表面時受繞絲拉力的影響，增大了連接部與輥體的接觸面積，摩擦力大，展布絲與輥體連接牢固度增強，從而解決滑絲的問題，展布絲的自上而下連接的展布部與連接部以及展布部頂部采用半圓形及半橢圓形的設計增加了展布絲與坯布8的接觸面積，提高了展布絲的有效展布高度，展布效果好，此外連接部的兩側與輥體表面緊密貼合，展布絲與輥體接觸部位無縫隙，能夠保持輥體及展布絲清潔的效果，避免影響坯布的擴幅效果。

以上所述僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
