本實用新型涉及布料后處理設備領域，具體是一種新型布料展幅裝置。

背景技術：
：

在紡織企業中，布料經染色后需進行洗滌甩干后，再進行后續加工，但是布料在甩干后，往往變成繩狀，而且布料也不平整，必須進行退捻整平，目前的設備在整平設備在處理后，布料表面還是有很多折痕。

技術實現要素：
：

本實用新型的目的就是為了解決現有問題，而提供一種具有熨燙功能，消除布料折痕，展幅后布料平整的新型布料展幅裝置。

本實用新型的技術解決措施如下：

一種新型布料展幅裝置，所述展幅裝置包括豎直錯開分布的第一空心輥、第二空心輥、第三空心輥，所述第一空心輥、第二空心輥和第三空心輥外壁上均固定有螺旋狀加熱管，相鄰的兩個加熱管的螺旋方向相反，所述第一空心輥內設有儲水管，所述儲水管與第一空心輥之間固定有多個出水管，所述出水管一端穿過第一空心輥外壁向外延伸，另一端固定于儲水管外壁上且與儲水管內腔連通。

作為優選，所述儲水管一端固定有注水軟管，所述注水軟管可與外部水源連接。

作為優選，所述第一空心輥、第二空心輥和第三空心輥內部均固定有蓄電池，所述蓄電池與加熱管電連接。

作為優選，所述出水管外側端固定有噴頭。

作為優選，所述出水管沿第一空心輥軸心線方向直線陣列排布。

本實用新型的有益效果在于：具有熨燙功能，徹底消除布料折痕，展幅后布料平整的新型布料展幅裝置。

附圖說明：

圖1為本實用新型的立體結構示意圖；

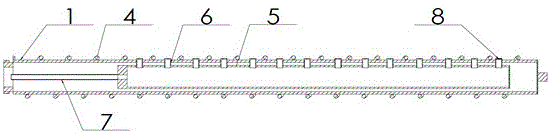

圖2為本實用新型的第一空心輥半剖示意圖；

附圖中：1、第一空心輥；2、第二空心輥；3、、第三空心輥；4、加熱管；5、儲水管；6、出水管；7、注水軟管；8、噴頭。

具體實施方式：

如圖1-2所示，新型布料展幅裝置，所述展幅裝置包括豎直錯開分布的第一空心輥1、第二空心輥2、第三空心輥3，所述第一空心輥1、第二空心輥2和第三空心輥3外壁上均固定有螺旋狀加熱管4，相鄰的兩個加熱管4的螺旋方向相反，所述第一空心輥1內設有儲水管5，所述儲水管5與第一空心輥1之間固定有多個出水管6，所述出水管6一端穿過第一空心輥1外壁向外延伸，另一端固定于儲水管5外壁上且與儲水管5內腔連通。

具體地，所述儲水管5一端固定有注水軟管7，所述注水軟管7可與外部水源連接，此設置可以方便停機時對儲水管5加注水。

具體地，所述第一空心輥1、第二空心輥2和第三空心輥3內部均固定有蓄電池，所述蓄電池與加熱管4電連接，此設置通過第一空心輥1、第二空心輥2和第三空心輥3各自攜帶電源，克服了結構上局限性。

具體地，所述出水管6外側端固定有噴頭8，此設置通過第一空心輥1的轉動，儲水管5內的水由于離心力的作用，從噴頭8噴出灑在布料上，再通過加熱管4在一定溫度下進行展幅，達到消除布料折痕的效果。

具體地，所述出水管6沿第一空心輥1軸心線方向間隔排布，此設置可以保證儲水管5內的水均勻的灑在布料上。

本實用新型的工作原理：第一空心輥1、第二空心輥2和第三空心輥3各自轉動安裝在機架的墻板上，布料穿繞在第一空心輥1、第二空心輥2和第三空心輥3之間，儲水管5內水由離心力灑到布料上，布料經過第一空心輥1、第二空心輥2和第三空心輥3上加熱管4的高溫展幅，達到消除布料折痕的問題。

以上所述僅為本實用新型的較佳實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都應當屬于本實用新型保護的范圍。
