本實用新型涉及染色杯技術領域，尤其涉及一種注料杯和采用該注料杯的染色杯。

背景技術：

紅外線試色機是一種小樣試色機，利用熱紅外加熱以達到染色的效果，性能穩定可靠。現有紅外線試色機所使用的染色杯，有一種是配置有注料杯的。所謂注料杯，就是一種承裝助劑的杯體。

現有技術中配置有注料杯的染色杯，一般還設置有活塞。染色前首先把助劑加入注料杯中，并關上活塞。當染色程序運行至加助劑時間時，則暫停試色機，打開機門，人手或用工具打開活塞后，繼續運行染色程序，此時助劑從注料杯流入染色杯內。由于每個染杯一般只配一個活塞和一個注料杯，所以每次染色只能加一種助劑，助劑不能分多次加入，也不能分先后加入兩種助劑，而且助劑釋放的量不能控制，只能通過染杯的轉動，讓注料杯中的助劑隨機流入染杯，染液回流入注料杯，實現助劑與染液互溶。操作過程中，如活塞打開不全或不能打開，助劑不能完全加入，則染色試驗失敗，需重做，耗費時間及人力成本。并且，如沒到加助劑時間，活塞失靈致使助劑提前從注料杯流入染杯，會影響試色結果。

技術實現要素：

為了克服現有技術的不足，本實用新型的第一個目的在于提供一種注料杯，該注料杯結構簡單，有利于助劑和染料均勻混合。

本實用新型的第二個目的在于提供一種染色杯，該染色杯可以實現助劑的靈活準確加入，且不會導致染色布料出現色花現象。

本實用新型的第一個目的采用以下技術方案實現：

一種注料杯，包括承裝部、連接件和防溢部；所述承裝部的頂部為敞口結構，所述承裝部的側壁設置有至少一個孔口；所述連接件，用于與染色杯的杯蓋固定連接，沿所述承裝部的頂部邊緣橫向延伸設置；所述防溢部的頂部為敞口結構，所述防溢部的側壁環繞所述承裝部的側壁，其底壁與所述承裝部的底部密封連接。

優選的，所述連接件為圓環件；所述圓環件的壁面上設置有至少一個卡槽。

優選的，所述孔口的數量為三個，所述三個孔口沿所述承裝部的側壁一圈均勻分布。

本實用新型的第二個目的采用以下技術方案實現：

一種染色杯，包括杯蓋結構、杯體和所述的注料杯；

所述杯蓋結構包括蓋體和助劑加入機構；所述助劑加入機構包括軸套、活動軸、彈性件、限位件和密封圈；所述蓋體的頂壁開設有通孔，且設置有用于與所述連接件固定連接的固定件；所述軸套設置于所述蓋體的頂壁上，且與所述通孔上下相通；所述活動軸的頂壁設置有進料口，其側壁設置有至少一個出料口，所述進料口和所述出料口連通；所述活動軸從上往下依次設置有第一環形凹槽和第二環形凹槽；所述活動軸的外徑與所述通孔的孔徑匹配；所述活動軸從上往下插入所述軸套，并穿過所述通孔，使得所述第一環形凹槽進入所述軸套內，所述第二環形凹槽進入所述蓋體內；所述彈性件套設于所述軸套外；所述彈性件的底端與所述蓋體的頂壁固定連接，其頂端與所述活動軸的頂壁固定連接；當往下按所述活動軸時，所述出料口能夠進入所述蓋體內；所述限位件的外徑大于所述通孔的孔徑；所述限位件設置于所述第二環形凹槽內；所述密封圈設置于所述第一環形凹槽內，且所述密封圈與所述軸套過盈配合；

所述杯體與所述蓋體匹配蓋合連接，形成有容納空間；所述連接件與所述固定件固定連接，使得所述注料杯設置于所述容納空間內。

優選的，所述連接件為圓環件，所述圓環件的壁面上設置有兩個對稱的卡槽；所述固定件為沿所述蓋體的頂壁向下延伸設置的兩個凸緣；所述兩個凸緣分別卡裝在所述卡槽內。

優選的，所述活動軸為中空結構。

優選的，所述限位件設置為卡簧；所述密封圈設置為橡膠圈；所述彈性件設置為彈簧。

優選的，所述出料口的數量為兩個；所述兩個出料口位于同一水平面上。

優選的，所述限位件的頂壁與所述蓋體的頂壁抵靠。

相比現有技術，本實用新型的有益效果在于：

(1)本實用新型所提供的注料杯，承裝部的側壁上設置有至少一個孔口，孔口用于注料杯內的助劑流入染色杯體，及染色杯內的染液流入注料杯，使助劑與染液得到很好的互溶。并且，多個孔口設計，有利于能夠平衡注料杯與染杯的壓力差，方便助劑從杯蓋注入注料杯。

(2)本實用新型所提供的注料杯，注料杯設置有防溢部，防溢部能盛接較多的助劑，使得滿溢的助劑不易直接滴落在染物上，從而引致色花現象。

(3)本實用新型所提供的染色杯，其杯蓋結構設置有能夠上下活動的活動軸，當需要添加助劑時，按下活動軸，使得活動軸的出料口進入注料杯內后，再從活動軸上設置的進料口注入預設助劑，隨即，助劑流入注料杯。當助劑添加完畢，釋放活動軸，承載染色杯的轉盤恢復轉動，注料杯內的助劑隨轉盤的運作與染液實現混溶。即該染色杯添加助劑的時候不需要打開擰開杯蓋，也不需要染色前就往注料杯中進入助劑，能夠有效減少人為錯誤，節省人力及時間，提高效率；且該染色杯設計簡單，制作成本低。

附圖說明

圖1為本實用新型實施例所提供的注料杯的示意圖；

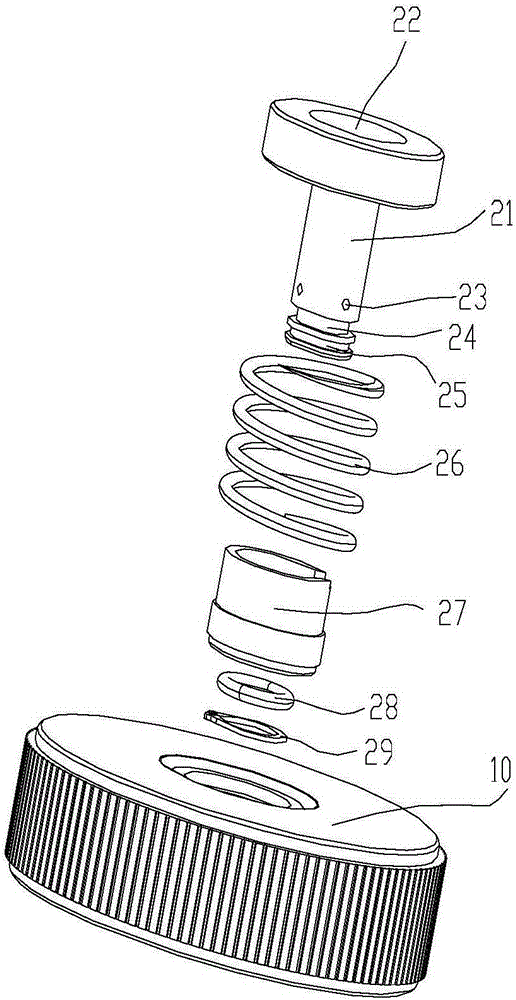

圖2為本實用新型實施例所提供的杯蓋結構的爆炸示意圖；

圖3為本實用新型實施例所提供的杯蓋結構中助劑加入機構的裝配示意圖；

圖4為本實用新型實施例所提供的杯蓋結構的底部示意圖；

圖5為本實用新型實施例所提供的染色杯的裝配示意圖；

圖中：10、蓋體；21、活動軸；22、進料口；23、出料口；24、第一環形凹槽；25、第二環形凹槽；26、彈性件；27、軸套；28、密封圈；29、限位件；30、固定件；41、承裝部；42、孔口；43、連接件；44、卡槽；45、防溢部；50、杯體。

具體實施方式

下面，結合附圖以及具體實施方式，對本實用新型做進一步描述：

如圖1所示，一種注料杯，包括承裝部41、連接件43和防溢部45；承裝部41的頂部為敞口結構，承裝部41的側壁設置有至少一個孔口42；連接件43，用于與染色杯的杯蓋固定連接，沿承裝部41的頂部邊緣橫向延伸設置；防溢部45的頂部為敞口結構，防溢部45的側壁環繞承裝部41的側壁，其底壁與承裝部41的底部密封連接。

更具體的，連接件43設置為圓環件；圓環件的壁面上設置有至少一個卡槽44。而孔口42的數量為三個，三個孔口42沿承裝部41的側壁一圈均勻分布，一方面，孔口42用于助劑和染料的反復流入和流出，從而實現互溶；另一方面，孔口42有利于能夠平衡注料杯與染杯的壓力差，方便助劑從杯蓋注入注料杯。

如圖2-5所示，一種染色杯，包括杯蓋結構、杯體50和所述的注料杯；

包括蓋體10和助劑加入機構；所述助劑加入機構包括軸套27、活動軸21、彈性件26、限位件29和密封圈28；蓋體10的頂壁開設有通孔，且設置有用于與連接件43固定連接的固定件30；軸套27設置于蓋體10的頂壁上，且與所述通孔上下相通；活動軸21的頂壁設置有進料口22，其側壁設置有至少一個出料口23，進料口22和出料口23連通；活動軸21的從上往下依次設置有第一環形凹槽24和第二環形凹槽25；活動軸21的外徑與所述通孔的孔徑匹配；活動軸21從上往下插入軸套27，并穿過所述通孔，使得第一環形凹槽24進入軸套27內，第二環形凹槽25進入蓋體10內；彈性件26套設于軸套27外；彈性件26的底端與蓋體10的頂壁固定連接，其頂端與活動軸21的頂壁固定連接；當往下按活動軸21時，出料口23能夠進入蓋體10內；限位件29的外徑大于所述通孔的孔徑；限位件29設置于第二環形凹槽25內；密封圈28設置于第一環形凹槽24內，且密封圈28與軸套27過盈配合；杯體50與蓋體10匹配蓋合連接，形成有容納空間；連接件43與固定件30固定連接，使得所述注料杯設置于所述容納空間內。

下面，對該染色杯的設置方式作進一步描述。

如圖1所示，連接件43設置為圓環件，所述圓環件的壁面上設置有兩個對稱的卡槽44；如圖4所示，固定件30為沿蓋體10的頂壁向下延伸設置的兩個凸緣；所述兩個凸緣分別卡裝在卡槽44內。這種設置方式結構簡單，連接穩定性好，方便注料杯個蓋體10的拆裝。

而活動軸21可以設置為中空結構，也可以僅在進料口22和出料口23之間設計流通道。

另外，限位件29可以設置為卡簧；密封圈28可以設置為橡膠圈；彈性件26可以設置為彈簧。

而出料口23的數量可以設置為兩個，兩個出料口23可以設置為位于同一水平面上。但是，出料口23也可以設置為其他合適的數量。

為了使得整體結構更加緊湊，限位件29的頂壁與蓋體10的頂壁抵靠。

本實用新型實施例所提供的染色杯的工作原理如下所述：

當需要添加助劑時，負載染色杯的轉動盤停止轉動，往下按活動軸21，使得活動軸21上的出料口23進入注料杯內，此時從活動軸21上的進料口22注入預設助劑，助劑從出料口23流出并進入注料杯，待助劑添加完畢，釋放活動軸21，轉動盤恢復轉動，注料杯內的助劑會慢慢從注料杯承裝部41側壁上設置的孔口42流入染色杯，而杯體50內的染液也會從孔口42流入注料杯，轉盤不斷轉動，助劑和染料互溶并均勻混合。即當使用該染色杯時，添加助劑的時候不需要打開擰開杯蓋，也不需要染色前就往注料杯中進入助劑，能夠有效減少人為錯誤，節省人力及時間，提高效率；且該染色杯設計簡單，制作成本低。

總的來說，本實用新型實施例所提供的染色杯，設計有直接承裝助劑的注料杯，在需要使用助劑時才從杯蓋注入即可。該染色杯無需活塞或類似活塞的裝置進行密封，不存在活塞提早打開、打開不全或不能打開而引致的助劑加入錯誤。且助劑可以分不同時段加入，也可以多次加入兩種不同的助劑，能夠摸擬生產現場的工藝。

對本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及形變，而所有的這些改變以及形變都應該屬于本實用新型權利要求的保護范圍之內。
