技術領域：

本發明涉及織物紡織技術領域，特別涉及一種石墨烯改性滌綸纖維多功能經編提花間隔鞋面織物及其生產方法。

背景技術：
：

經編提花間隔織物因輕便、透氣性優良、花型豐富等特點經常應用于運動鞋面的生產，穿著運動鞋時，人們通常會進行比較劇烈的運動，更易滋生細菌、氣味、汗液等，隨著人們對運動健康、舒適性生活的追求，運動鞋除了要具備時尚的外觀外，其功能性也是不可忽視的。

目前，關于鞋面織物的研究主要集中在鞋面的外觀形態、工藝等方面，對于鞋面織物功能性研究非常少。在抗菌除臭等方面，大部分商家都將目光集中在襪子上。而運動過程中，僅僅穿著具有一定抗菌、除臭等功能的襪子是不夠的，提高鞋面的抗菌、除臭、透濕等性能也至關重要。

公開于該背景技術部分的信息僅僅旨在增加對本發明的總體背景的理解，而不應當被視為承認或以任何形式暗示該信息構成已為本領域一般技術人員所公知的現有技術。

技術實現要素：
：

本發明的目的在于提供一種石墨烯改性滌綸纖維多功能經編提花間隔鞋面織物及其生產方法，從而克服上述現有技術中的缺陷。

為實現上述目的，本發明提供了一種石墨烯改性滌綸纖維多功能經編提花間隔鞋面織物，其特征在于：經編提花鞋面織物由雙針床單賈卡經編機編織，織物的下表層采用石墨烯改性滌綸纖維編織，織物中間層由滌綸或錦綸單絲編織，上表層采用滌綸或錦綸長絲編織。

優選地，技術方案中，織物下表層與足部直接接觸，采用透氣的網孔組織或平素的密實組織。

優選地，技術方案中，織物中間層采用穩定性好的v或ixi型組織。

優選地，技術方案中，所述織物上表層為服用面，通過賈卡梳形成結構多變、網眼豐富的鞋面表層。

優選地，技術方案中，賈卡采用新型piezo賈卡提花技術，兩把半機號賈卡梳采用三針成圈提花技術。

一種石墨烯改性滌綸纖維多功能經編提花間隔鞋面織物的生產方法，其步驟為：

(1)紗線準備：采用墨烯改性滌綸作為間隔織物底層織物原料，滌綸或錦綸單絲編織間隔織物的中間層，滌綸或錦綸長絲編織間隔織物上表層；并根據織物需求進行整經工序；

(2)工藝文件制作：根據足部特征設計鞋面樣板圖，然后利用經編cad軟件，設計鞋面賈卡意匠圖，根據鞋面各不同功能部位的需求，填充相應的厚、薄、網孔組織，最后將工藝文件制作成機器可讀取的上機文件；

(3)上機織造：利用rdpj5/1經編機進行上機織造，從機前位置到機后位置，經編機梳櫛按照地梳櫛gb1→地梳gb2→間隔紗梳gb3→賈卡梳櫛jb4.1→賈卡梳櫛jb4.2→地梳gb5的關系順序配置；

(4)織物染整：對坯布進行預定型→染色→復定型，得到最終的多功能經編提花間隔鞋面織物。

與現有技術相比，本發明具有如下有益效果：

石墨烯改性滌綸具有抗菌、吸濕排汗、遠紅外保健、防紫外線等功能性，經編提花間隔織物具有良好的抗壓彈性、微氣候調節、花型豐富等特征，以及賈卡提花面花型豐富、外觀時尚等特征，因此集多功能于一體。

附圖說明：

圖1為本發明雙針床單賈卡經編機梳櫛配置示意圖；

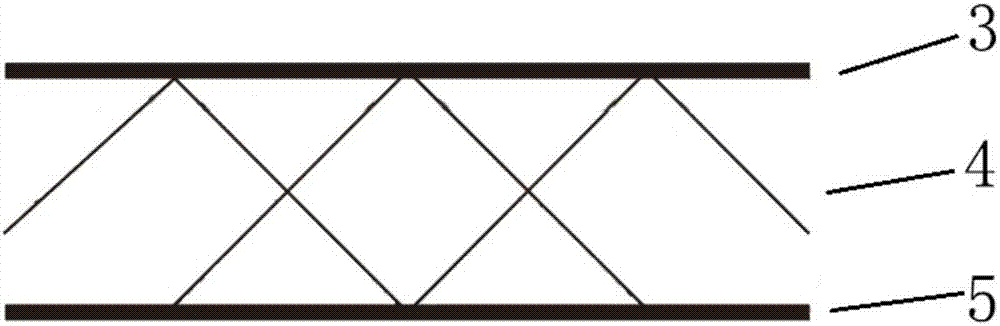

圖2為本發明經編間隔鞋面織物結構示意圖；

圖3為本發明實施例經編提花織物的鞋面結構示意圖；

附圖標記為：1-機前位置；2-機后位置；3-上表層織物；4-間隔層織物；5-下表層織物；6-平紋組織區域；7-提花組織區域。

具體實施方式：

下面結合附圖，對本發明的具體實施方式進行詳細描述，但應當理解本發明的保護范圍并不受具體實施方式的限制。

除非另有其它明確表示，否則在整個說明書和權利要求書中，術語“包括”或其變換如“包含”或“包括有”等等將被理解為包括所陳述的元件或組成部分，而并未排除其它元件或其它組成部分。

一種石墨烯改性滌綸纖維多功能經編提花間隔鞋面織物，其特征在于：經編提花鞋面織物由雙針床單賈卡經編機編織，織物的下表層采用石墨烯改性滌綸纖維編織，織物中間層由滌綸或錦綸單絲編織，上表層采用滌綸或錦綸長絲編織。所述織物下表層與足部直接接觸，采用透氣的網孔組織或平素的密實組織。所述織物中間層采用穩定性好的v或ixi型組織；所述織物上表層為服用面，通過賈卡梳形成結構多變、網眼豐富的鞋面表層。賈卡采用新型piezo賈卡提花技術，兩把半機號賈卡梳采用三針成圈提花技術。

實施例1，如圖1-3所示，一種石墨烯改性滌綸纖維多功能經編提花間隔鞋面織物的生產方法，其步驟為：

(1)紗線準備：采用83dtex/48f的石墨烯改性滌綸作為間隔織物底層織物原料，33dtex/1f滌綸單絲編織間隔織物的中間層，111dtex/24f和222dtex/48f的錦綸長絲編織間隔織物色上表層；石墨烯改性滌綸整476頭份，12個盤頭；滌綸單絲整476頭份，6個盤頭；111dtex/24f錦綸長絲整476頭份，6個盤頭；222dtex/48f的錦綸長絲整476頭份，6個盤頭；

(2)工藝文件制作：根據足部特征設計鞋面樣板圖，利用經編cad軟件，設計鞋面賈卡意匠圖，根據鞋面各不同功能部位的需求，填充相應的厚、薄、網孔組織。圖3中，設計的平紋組織區域6，由厚或薄組織組成，設計的提花組織區域7，由各種網孔組織形成，最后將工藝文件制作成機器可讀取的上機文件；

(3)上機織造：利用rdpj5/1經編機進行上機織造，各把梳櫛的墊紗數碼如下所示：

gb1：1-0-0-0/1-2-2-2//滿穿83dtex/48f石墨烯改性滌綸

gb2：2-3-3-3/1-0-0-0//滿穿83dtex/48f石墨烯改性滌綸

gb3：1-0-1-0/1-2-1-2//滿穿33dtex/1f滌綸單絲

jb4.1：1-1-1-2/1-1-1-0//一穿一空222dtex/48f錦綸長絲

jb4.2：1-1-1-2/1-1-1-0//一空一穿222dtex/48f錦綸長絲

gb5：0-0-0-1/1-1-1-0//滿穿111dtex/24f錦綸長絲；

(4)織物染整：對坯布進行預定型→染色→復定型，得到最終的多功能經編提花間隔鞋面織物。

前述對本發明的具體示例性實施方案的描述是為了說明和例證的目的。這些描述并非想將本發明限定為所公開的精確形式，并且很顯然，根據上述教導，可以進行很多改變和變化。對示例性實施例進行選擇和描述的目的在于解釋本發明的特定原理及其實際應用，從而使得本領域的技術人員能夠實現并利用本發明的各種不同的示例性實施方案以及各種不同的選擇和改變。本發明的范圍意在由權利要求書及其等同形式所限定。

技術特征：

技術總結
本發明公開了一種石墨烯改性滌綸纖維多功能經編提花間隔鞋面織物及其生產方法，經編提花鞋面織物由雙針床單賈卡經編機編織，織物的下表層采用石墨烯改性滌綸纖維編織，織物中間層由滌綸或錦綸單絲編織，上表層采用滌綸或錦綸長絲編織。織物下表層與足部直接接觸，采用透氣的網孔組織或平素的密實組織。織物中間層采用穩定性好的V或IXI型組織。織物上表層為服用面，通過賈卡梳形成結構多變、網眼豐富的鞋面表層。本發明利用石墨烯改性滌綸纖維抗菌、抑菌、吸濕、透氣等特性，結合間隔鞋面織物良好的抗壓緩沖性能、透氣性、輕便等特點，以及賈卡提花面花型豐富、外觀時尚等特征，因此集多功能于一體。

技術研發人員：叢洪蓮;蔣高明;董智佳;高哲;鐘君
受保護的技術使用者：江南大學
技術研發日：2017.04.14
技術公布日：2017.07.28
