本實用新型涉及一種繡花機用針桿架，具體的說是一種槽式壓腳導向的針桿架。

背景技術：

目前對于繡花機機頭上的針桿架結構，其主要承擔對于針桿的以及針桿上的壓腳進行導向作用?，F有針桿架其對于針桿的導向主要是通過針桿導向板來實現導向的，這個導向板其四周是完全連接配合位于針桿架上容納導向塊的方框的，也就是針桿架上方框的四周是由導向板連接的，導向板的位置是在針桿架和機頭殼體之間的，也就是機頭殼體內的連桿結構是無法進入針桿架內的，由此現有技術均是機頭殼體內的連桿隔著針桿導板驅動針桿上的壓腳的，因為壓腳是在針桿架外側的，機頭殼體內的連桿完全無法近距離的接觸到壓腳，進行穩定的驅動。而現有對于壓腳的導向由于結構限制無法進行導向，由此如何實現壓腳近距離的被機頭殼體內連桿驅動以及導向是本領域技術人員研究的對象。

技術實現要素：

本實用新型提供了一種導向穩定、可以近距離驅動的槽式壓腳導向的針桿架。

一種槽式壓腳導向的針桿架，包括針桿架，針桿架上設有方框結構，方框結構上安裝有針桿，針桿上連接有壓腳，方框底部的橫梁上設有配合針桿的第一針桿孔，所述的針桿架正面設有壓腳導向裝置；所述的壓腳導向裝置包括安裝于針桿架正面的導向面板，導向面板上設有兩個以上導向槽，導向槽內嵌入軸桿一端，軸桿另一端套接壓腳并螺紋連接壓腳滑套。該種針桿架由壓腳導向裝置將連接壓腳的軸桿嵌入導向槽內，實現對于壓腳的精確導向。

所述的針桿架背面設有針桿導板，針桿導板上的導向槽配合導向塊，導向塊連接針桿；所述的針桿導板邊沿配合連接方框頂部以及兩個側邊，針桿導板底部邊沿與方框底部之間設有間距。該種間距結構使得針桿導板沒有全部封閉方框邊沿，預留了空間使得繡花機機頭殼體內的連桿可以通過這個間距進入方框，實現近距離的驅動，提高驅動穩定性。作為進一步的技術結構針桿導板與壓腳滑套相互分離，針桿導板置于壓腳滑套上方，形成兩套獨立的導向系統，分別為針桿的導向和壓腳的導向，提高導向精度。為了增加運動的穩定性和方便復位針桿外周套有彈簧，彈簧位于壓腳和導向塊之間。

所述的壓腳分為上下結構的上片和下片，上片和下片之間為一體結構的連接片，連接片上設有套接針桿的針桿孔，上片頂部連接有壓腳滑套，壓腳滑套套接針桿。壓腳滑套與針桿孔形成上下結構的兩個同軸導向功能，提高壓腳上下運行的穩定性。進一步的技術方案是，上片和下片分別位于針桿的前后兩側，進一步提高壓腳上下運行的穩定性。上片左右兩側卡合連接導向條上的凹槽，增加導向的穩定性。

本實用新型通過壓腳導向裝置將連接壓腳的軸桿嵌入導向槽內，實現對于壓腳的精確導向。

附圖說明

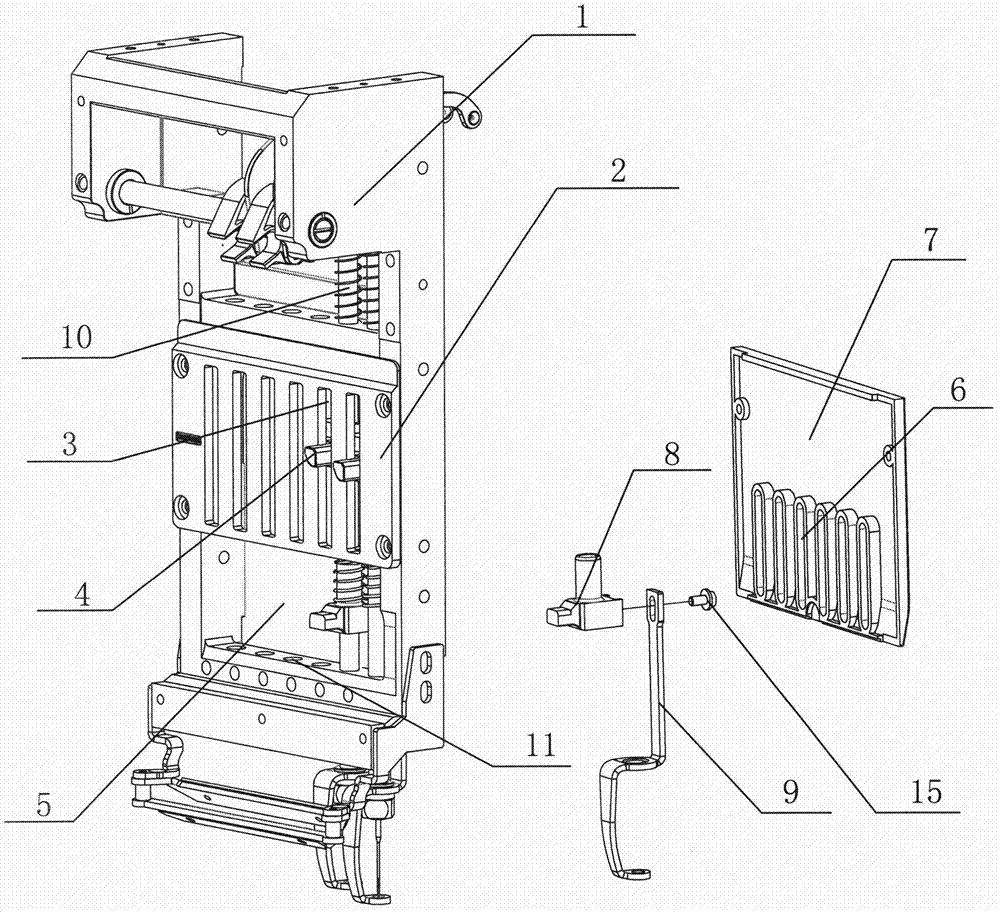

如圖1所示為本實用新型槽式壓腳導向的針桿架炸開立體結構示意圖；

如圖2所示為本實用新型中壓腳的結構示意圖；

如圖3所示為本實用新型槽式壓腳導向的針桿架主視結構示意圖。

具體實施方式

如圖1、2、3所示一種槽式壓腳導向的針桿架，包括針桿架1，針桿架1上設有方框5結構，方框5結構上安裝有針桿10，針桿10上連接有壓腳9，方框5底部的橫梁上設有配合針桿的第一針桿孔11，針桿架正面設有壓腳導向裝置，壓腳導向裝置包括安裝于針桿架1正面的導向面板7，導向面板7上設有兩個以上導向槽6，導向槽6內嵌入軸桿15一端，軸桿15另一端套接壓腳9并螺紋連接壓腳滑套8，實現對于壓腳9的精確導向。

作為結構優選針桿架1背面設有針桿導板2，針桿導板2上的導向槽3配合導向塊4，導向塊4連接針桿10，針桿導板2邊沿配合連接方框頂部以及兩個側邊，針桿導板底部邊沿與方框底部之間設有間距。

為了進一步提高壓腳的穩定性，壓腳9分為上下結構的上片12和下片13，上片12和下片13之間為一體結構的連接片14，連接片14上設有套接針桿的針桿孔，上片頂部連接有壓腳滑套8，壓腳滑套8套接針桿10。作為進一步的技術結構上片12和下片13分別位于針桿3的前后兩側。
