本發明涉及衣物處理，具體提供一種衣物處理設備。

背景技術：

1、隨著科技的發展和進步，越來越多的人們習慣通過洗衣機或干衣機等對衣物直接進行干燥處理。

2、在洗衣機或干衣機對衣物進行干燥處理時，需要對衣物的干燥程度進行檢測，由于烘干筒通常是旋轉的，為了便于布置，現有技術中通常將傳感器安裝在遠離衣物的門封處的前支架上，但是在需要干燥大量衣物或衣物之間距離較遠時，由于傳感器不能近距離的接觸衣物，導致無法精準地檢測衣物的干燥程度。

3、相應地，本領域需要一種新的衣物處理設備來解決上述問題。

技術實現思路

1、本發明旨在解決上述技術問題，即，解決現有技術中衣物處理設備無法精準檢測衣物的干燥程度的問題。

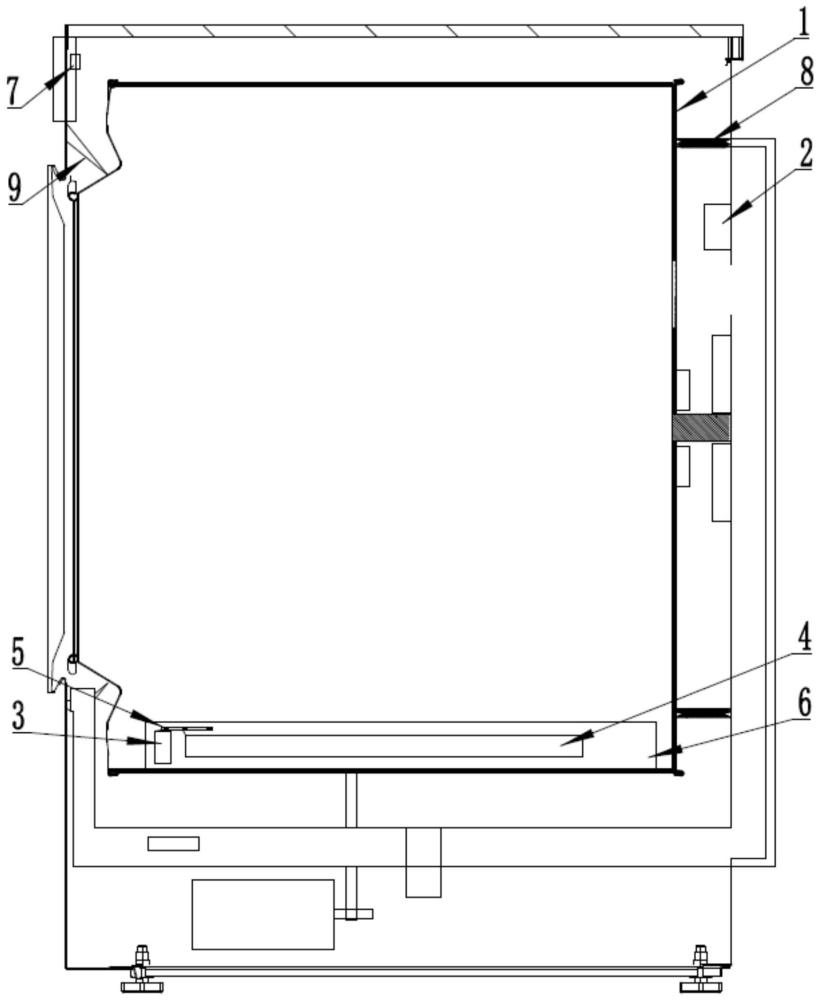

2、本發明提供一種衣物處理設備，所述衣物處理設備包括：烘干筒，所述烘干筒可轉動設置；判干傳感器，所述判干傳感器設置于所述烘干筒內，所述判干傳感器用于檢測衣物的干燥程度；信號發射模塊，所述信號發射模塊設置成隨所述烘干筒轉動，且與所述判干傳感器通信連接；供電部件，所述供電部件包括電磁波發射器和電磁波接收裝置，所述電磁波發射器固定設置，所述電磁波接收裝置安裝于所述烘干筒上，所述電磁波接收裝置用于接收所述電磁波發射器發射的電磁波并轉化為電能，所述電磁波接收裝置與所述信號發射模塊和所述判干傳感器分別連接。

3、在采用上述技術方案的情況下，判干傳感器直接設置在烘干筒內，可以近距離的接觸衣物，從而實現更加精準地檢測衣物的干燥程度的目的，尤其在需要干燥大量衣物或衣物之間距離較遠時也不影響檢測結果；信號發射模塊用于將判干傳感器的檢測結果發射出去，控制器接收到檢測結果后根據檢測結果控制相關程序運行；供電部件用于為判干傳感器和信號發射模塊提供電能，保證判干傳感器和信號發射模塊的正常工作，由于電磁波接收裝置可以接收電磁波發射器發射的電磁波并將其轉化為電能后為判干傳感器和信號發射模塊供電，因此通過電磁波發射器的固定設置，電磁波接收裝置隨烘干筒轉動設置，避免了判干傳感器設置在烘干筒內隨烘干筒轉動而導致線路絞斷，提高了使用的安全性，保證了判干傳感器和信號發射模塊的正常工作，進而實現精準地檢測衣物的干燥程度的目的。

4、在上述衣物處理設備的具體實施方式中，所述判干傳感器包括感應元件、與所述感應元件連接的判干芯片，所述判干芯片與所述信號發射模塊通信連接。

5、在采用上述技術方案的情況下，感應元件用于感知烘干筒內的水分變化信息，判干芯片用于處理感應元件感知的信息，并將其轉換為衣物的干燥度。

6、在上述衣物處理設備的具體實施方式中，所述感應元件安裝于所述烘干筒內的提升筋的外壁上，所述判干芯片設置于所述提升筋內部。

7、在采用上述技術方案的情況下，由于提升筋隨著烘干筒旋轉，且提升筋與衣物的接觸更為頻繁和緊密，感應元件設置在提升筋上，有助于提高感應元件對衣物干燥程度檢測的精準程度；同時，提升筋還為判干芯片提供了防護，起到了防水防塵防磕碰的目的。

8、在上述衣物處理設備的具體實施方式中，所述感應元件為金屬片，所述提升筋上設置有插孔，所述金屬片的端部彎折并與所述插孔插接固定。

9、在采用上述技術方案的情況下，感應元件為金屬片，可以與烘干筒形成靜電場，并感知靜電場的變化，感應元件與提升筋插接固定，方便感應元件的拆裝維護和更換。

10、在上述衣物處理設備的具體實施方式中，所述電磁波接收裝置設置于所述提升筋內部。

11、在采用上述技術方案的情況下，電磁波接收裝置設置于提升筋內部，與判干芯片距離較近，方便了電磁波接收裝置與判干芯片之間的線路布置，提升筋還為電磁波接收裝置和相關線路提供了防護，起到了防水防塵防磕碰的目的。

12、在上述衣物處理設備的具體實施方式中，所述供電部件還包括蓄電模塊，所述蓄電模塊設置于所述提升筋內部，所述蓄電模塊分別與所述電磁波接收裝置、所述判干傳感器、所述信號發射模塊電連接。

13、在采用上述技術方案的情況下，蓄電模塊用于儲存電磁波接收裝置接收電磁波再轉化得到的電能，作為備用電源為烘干筒內的判干傳感器、信號發射模塊等用電裝置提供電能。

14、在上述衣物處理設備的具體實施方式中，所述衣物處理設備還包括電路板，所述電路板設置于所述提升筋內部，所述判干芯片、所述信號發射模塊和所述蓄電模塊均集成于所述電路板上。

15、在采用上述技術方案的情況下，判干芯片、信號發射模塊和蓄電模塊均集成于電路板上，方便了判干芯片、信號發射模塊和蓄電模塊的電連接和通信連接，優化了布局，節約了空間。

16、在上述衣物處理設備的具體實施方式中，所述電磁波接收裝置的電小天線采用亞波長尺寸的超材料。

17、在采用上述技術方案的情況下，電小天線的結構緊湊，同時可以穩定高效地接收電磁波發射器發射的電磁波。

18、在上述衣物處理設備的具體實施方式中，所述信號發射模塊為藍牙模塊或射頻模塊。

19、在采用上述技術方案的情況下，通過藍牙模塊或射頻模塊將判干傳感器的檢測結果發射出去，無需通過信號線連接，避免了線路布置的問題。

20、在上述衣物處理設備的具體實施方式中，所述衣物處理設備還包括信號接收模塊，所述信號接收模塊設置于所述衣物處理設備的殼體上，所述信號發射模塊與所述信號接收模塊通信連接。

21、在采用上述技術方案的情況下，信號接收模塊用于接收信號發射模塊發出的檢測信息，并傳遞給控制器，控制器根據判干傳感器的檢測結果控制衣物處理設備做出相應的反應和/或發出提醒信息給用戶。

技術特征：

1.一種衣物處理設備，其特征在于，所述衣物處理設備包括：

2.根據權利要求1所述的衣物處理設備，其特征在于，

3.根據權利要求2所述的衣物處理設備，其特征在于，

4.根據權利要求3所述的衣物處理設備，其特征在于，

5.根據權利要求3所述的衣物處理設備，其特征在于，

6.根據權利要求3所述的衣物處理設備，其特征在于，

7.根據權利要求6所述的衣物處理設備，其特征在于，

8.根據權利要求1所述的衣物處理設備，其特征在于，

9.根據權利要求1所述的衣物處理設備，其特征在于，

10.根據權利要求1所述的衣物處理設備，其特征在于，

技術總結
本發明涉及衣物處理技術領域，具體提供一種衣物處理設備，旨在解決現有技術中衣物處理設備無法精準檢測衣物的干燥程度的問題。為此目的，本發明的衣物處理設備包括判干傳感器，判干傳感器設置于烘干筒內，判干傳感器用于檢測衣物的干燥程度；信號發射模塊，信號發射模塊設置成隨烘干筒轉動，且與判干傳感器通信連接；供電部件，供電部件包括電磁波發射器和電磁波接收裝置，電磁波發射器固定設置，電磁波接收裝置安裝于烘干筒上，電磁波接收裝置與信號發射模塊和判干傳感器分別連接。判干傳感器設置在烘干筒內可以近距離的接觸衣物從而更精準地檢測衣物的干燥程度，供電部件避免了判干傳感器隨烘干筒轉動而導致線路絞斷。

技術研發人員：趙志強,許升,李華剛
受保護的技術使用者：青島海爾洗衣機有限公司
技術研發日：
技術公布日：2025/4/24
