本公開涉及可連接到洗衣機的過濾器設備。

背景技術：

1、洗衣機是用于通過驅動電機的驅動力將衣物與水和洗滌劑一起攪拌，通過摩擦來洗滌放到桶中的衣物的設備。

2、無論洗衣機的類型如何，由洗衣機執行的操作包括用于通過將洗滌劑和水供應到桶并且旋轉滾筒來洗滌放入桶中的衣物的洗滌操作、用于通過將水供應到桶并且旋轉滾筒來漂洗衣物的漂洗操作以及用于通過將水從桶排出并且旋轉滾筒來使衣物的水脫水的脫水操作。

3、洗衣機包括配置成當執行洗滌操作、漂洗操作和/或脫水操作時將儲存在桶中的水排出到洗衣機的外部的排水裝置。

4、因為從排水裝置排出的水包括污染物(例如，微塑料)，所以需要過濾掉污染物以保護環境。

技術實現思路

1、技術問題

2、本公開的各種實施方式的方面提供了能夠容易地管理的過濾器設備。

3、此外，本公開的各種實施方式的方面提供了能夠與外部裝置通信的過濾器設備。

4、此外，本公開的各種實施方式的方面提供了使用戶能夠容易地查看狀態的過濾器設備。

5、此外，本公開的各種實施方式的方面提供了能夠由用戶容易地控制的過濾器設備。

6、本公開的技術方面、特征和目標不限于上述那些，并且在本文中未描述的其它技術方面、特征和目標也將由本公開所屬技術領域的普通技術人員從以下詳細描述中清楚地理解。

7、技術方案

8、根據本公開的各種實施方式，過濾器設備可以位于洗衣機外部，并且可以連接到洗衣機的排水裝置。過濾器設備可以包括：外殼；過濾器殼體，處于外殼內部，并且包括入口和出口，該入口和出口配置成在過濾器設備位于洗衣機外部并且連接到排水裝置的情況下，使得來自排水裝置的水能夠通過該入口流到過濾器殼體中，并且過濾器殼體中的水能夠通過該出口流到過濾器殼體之外；過濾器，可拆卸地安裝在過濾器殼體中，使得流過入口的水可流過過濾器，并且然后流到出口；以及電路，處于外殼和過濾器殼體之間，并且包括配置成控制過濾器設備的控制器和配置成將由過濾器設備獲得的信息發送到洗衣機或用戶裝置中的至少一個的通信器。

技術特征：

1.過濾器設備，能夠位于洗衣機外部并且能夠連接到所述洗衣機的排水裝置，所述過濾器設備包括：

2.根據權利要求1所述的過濾器設備，還包括：

3.根據權利要求2所述的過濾器設備，其中，

4.根據權利要求3所述的過濾器設備，其中，所述控制器配置成響應于由所述第一傳感器檢測到通過所述入口的水流入的中斷來控制所述通信器以將排水中斷信號發送到所述洗衣機或所述用戶裝置中的至少一個。

5.根據權利要求2所述的過濾器設備，其中，

6.根據權利要求1所述的過濾器設備，還包括：

7.根據權利要求6所述的過濾器設備，其中，所述控制器配置成當所述清潔電機操作時基于所述清潔電機的負載來識別所述過濾器的堵塞，并且響應于識別到所述過濾器已堵塞來控制所述通信器以將過濾器堵塞信號發送到所述洗衣機或所述用戶裝置中的至少一個。

8.根據權利要求1所述的過濾器設備，其中，所述通信器配置成從所述洗衣機接收排水開始信號或排水中斷信號中的至少一個。

9.根據權利要求8所述的過濾器設備，其中，所述通信器配置成將所述排水開始信號或所述排水中斷信號中的至少一個發送到所述用戶裝置。

10.根據權利要求1所述的過濾器設備，還包括：

11.根據權利要求10所述的過濾器設備，其中，所述用戶接口包括配置成顯示與所述過濾器設備相關的可視化信息的輸出接口。

12.根據權利要求11所述的過濾器設備，其中，所述控制器配置成當所述過濾器安裝在所述過濾器殼體中時響應于檢測到所述過濾器的堵塞來控制所述輸出接口以顯示用于通知所述過濾器的堵塞的視覺信息。

13.根據權利要求11所述的過濾器設備，其中，所述控制器配置成響應于檢測到通過所述入口的水流入來控制所述輸出接口以顯示用于通知所述水流入的視覺信息。

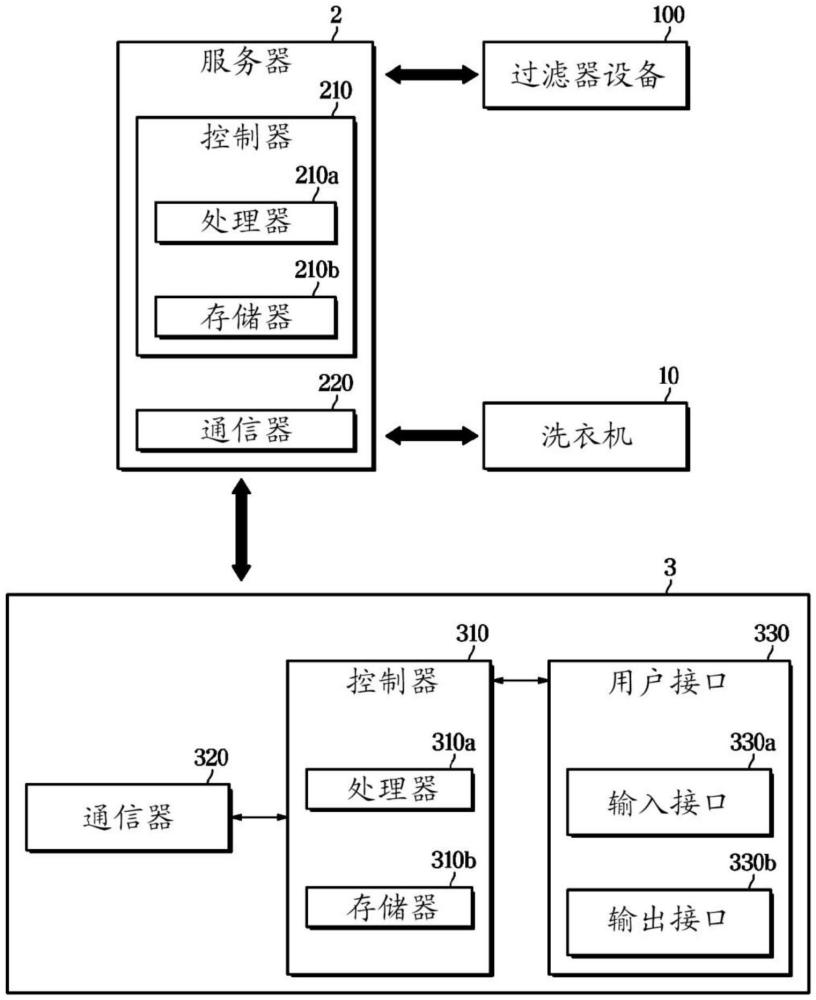

14.根據權利要求1的過濾器設備，其中，所述通信器配置成將由所述過濾器設備獲得的信息經由服務器發送到所述洗衣機或所述用戶裝置。

15.根據權利要求1所述的過濾器設備，所述通信器配置成將由所述過濾器設備獲得的信息經由所述洗衣機發送到所述用戶裝置。

技術總結
過濾器設備可位于洗衣機外部，并且可連接到洗衣機的排水裝置。過濾器設備包括：外殼；過濾器殼體，設置在外殼內部，并且包括入口和出口以便在過濾器設備位于洗衣機外部并且連接到洗衣機的排水裝置的情況下允許來自排水裝置的水通過該入口流到過濾器殼體中，并且允許過濾器殼體中的水通過該出口流到過濾器殼體之外；過濾器，可拆卸地安裝在過濾器殼體中；以及電路，設置在外殼和過濾器殼體之間，并且包括用于控制過濾器設備的控制器和用于將由過濾器設備獲得的信息發送到洗衣機或用戶裝置中的至少一個的通信器。

技術研發人員：李在馥,徐東必,李康賢,曹榮振
受保護的技術使用者：三星電子株式會社
技術研發日：
技術公布日：2025/3/10
