本發明涉及蒸呢機防卷邊領域，具體為一種蒸呢機布料防卷邊結構。

背景技術：

1、蒸呢機是用于毛織物、仿毛織物蒸呢整理的設備。布料通過蒸呢機的進布入口進入蒸呢區域，在蒸呢區域對布料進行蒸呢處理，以達到尺寸穩定的效果，改善織物的手感、懸垂性及柔軟蓬松性，并可獲得特殊的光澤效果，提高布料的檔次。申請號為201821397559.2的中國發明專利公開了一種蒸呢機防卷邊機構，包括兩根走布輥，兩根走布輥共同轉動安裝在蒸呢機主體內部，走布輥的外側均安裝有防卷裝置，防卷裝置包括套筒，套筒包括右套筒和左套筒，右套筒和左套筒的中間部位均呈圓弧凸起狀設置，右套筒和左套筒之間對稱設置且底部一端之間鉸鏈連接，右套筒頂部一端的端部固定連接有卡板，卡板對應位置的左套筒端部開設有卡槽，卡板滑動卡裝在卡槽內部，且右套筒與卡板之間通過兩個鎖緊螺栓連接，兩個鎖緊螺栓分別位于右套筒的兩端。

2、上述蒸呢機防卷邊機構，結構簡單，安裝方便，操作便捷，有效的避免了走布輥在帶動布料移動的過程中布料會出現卷邊現象。但是，布料在進入蒸呢機之前也存在卷邊的情況，該機構不能在布料進入蒸呢機之前對布料進行處理。

技術實現思路

1、針對現有技術的不足，本發明提供了一種蒸呢機布料防卷邊結構，該結構可在布料進入蒸呢機之前對布料兩側的邊緣進行加濕、加熱預處理，有效緩解布料兩側的卷邊問題。

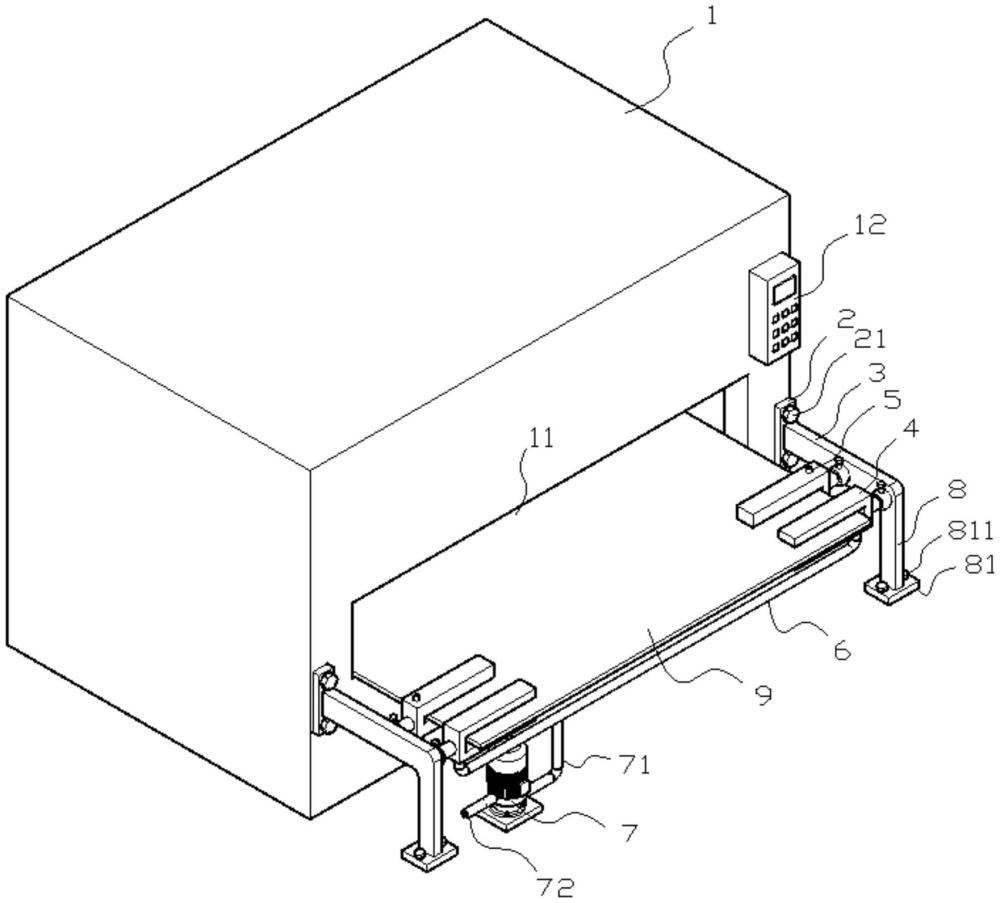

2、為實現上述目的，本發明提供如下技術方案：一種蒸呢機布料防卷邊結構，包括蒸呢機主體，蒸呢機主體右側的進布口的前后兩側分別設有豎向的固定塊，固定塊上下兩端部通過第一螺栓與蒸呢機主體固定連接，固定塊中間位置向右分別固定設有橫板，橫板內表面從右向左間隔固定設有可調節角度的加濕組件和加熱組件，加濕組件底部通過u形連接管連接，u形連接管底部通過出水管與高壓泵相連，高壓泵的進水口與進水管相連，進水管與水源相連。

3、作為優選的技術方案，所述加濕組件包括橫向內開口的u形的儲水箱體，儲水箱體內部上下側面分別橫向間隔固定設有若干霧化噴頭，儲水箱體底部分別與u形連接管上端部相連；

4、儲水箱體外側面分別與橫向的第一撐桿內端部固定連接，第一撐桿外端部與第一球頭固定連接，第一球頭可轉動嵌于第一球套中，第一球套外側面與橫板內表面固定連接，第一球套外側向內旋擰有對第一球頭限位的第一限位螺栓。

5、作為優選的技術方案，所述儲水箱體上下霧化噴頭之間的間距為2-6厘米。

6、作為優選的技術方案，所述加熱組件包括橫向內開的u形的加熱棒，加熱棒中設有加熱絲，加熱絲與設于加熱棒上表面的接線柱電連接，接線柱分別通過線路與蒸呢機主體右側面的控制箱電連接；

7、所述加熱棒外側面與橫向第二撐桿內端部固定連接，第二撐桿外端部與第二球頭固定連接，第二球頭可轉動嵌于第二球套中，第二球套外表面與橫板內表面固定連接，第二球套外側向內旋擰有對第二球頭限位的第二限位螺栓。

8、作為優選的技術方案，所述加熱棒側開口的高度為2-6毫米。

9、作為優選的技術方案，所述橫板右端部下側分別設有豎向的支板，支板底面設有固定板，固定板分別通過第二螺栓與地面固定連接。

10、作為優選的技術方案，所述蒸呢機主體進布口處還設有輔助整平機構，輔助整平機構包括n形固定架，n形固定架中上下安裝有壓輥，n形固定架上表面中心位置固定設有吊桿，吊桿滑動插置于固定座中，固定座固定于蒸呢機主體右側面，固定座右側向內旋擰有第三限位螺栓。

11、與現有技術相比，本發明提供了一種蒸呢機布料防卷邊結構，具備以下

12、有益效果：

13、1.本發明通過儲水箱體內部上下側面分別橫向間隔固定設有若干霧化噴頭，儲水箱體底部分別與u形連接管上端部相連，儲水箱體外側面分別與橫向的第一撐桿內端部固定連接，第一撐桿外端部與第一球頭固定連接，第一球頭可轉動嵌于第一球套中，第一球套外側面與橫板內表面固定連接，第一球套外側向內旋擰有對第一球頭限位的第一限位螺栓，使用時，高壓泵將水源的水輸入儲水箱體，然后通過霧化噴頭噴向布料上下側面的邊緣，可以起到加濕作用，且通過球頭球套的配合可調節儲水箱體的角度，起到矯正布料邊緣的作用，第一限位螺栓可固定限位。

14、2.本發明通過加熱絲與加熱棒上表面的接線柱電連接，接線柱分別通過線路與蒸呢機右側面的控制箱電連接，加熱棒外側面與橫向第二撐桿內端部固定連接，第二撐桿外端部與第二球頭固定連接，第二球頭可轉動嵌于第二球套中，第二球套外表面與橫板內表面固定連接，第二球套外側向內旋擰有對第二球頭限位的第二限位螺栓，使用時，u形的加熱棒可從上下兩側對布料邊緣起到加熱熨燙作用，利于對布料邊緣起到整平定型作用，有效處理卷邊。

15、3.本發明通過橫板右端部下側分別設有豎向的支板，支板地面設有固定板，固定板分別通過第二螺栓與地面固定連接，使用時，支板、固定板和第二螺栓可對撐板起到輔助固定作用，利于加濕組件和加熱組件工作的穩定性。

16、4.本發明通過輔助整平機構包括n形固定架，n形固定架中上下安裝有壓輥，n形固定架上表面中心位置固定設有吊桿，吊桿滑動插置于固定座中，固定座固定于蒸呢機主體右側面，固定座右側向內旋擰有第三限位螺栓，使用時，布料從上下壓輥中穿過，壓輥可對布料起到碾壓整平作用，且可通過吊桿上下調節n形固定架的位置，可對布料起到張緊作用。

技術特征：

1.一種蒸呢機布料防卷邊結構，其特征在于：包括蒸呢機主體，蒸呢機主體右側的進布口的前后兩側分別設有豎向的固定塊，固定塊上下兩端部通過第一螺栓與蒸呢機主體固定連接，固定塊中間位置向右分別固定設有橫板，橫板內表面從右向左間隔固定設有可調節角度的加濕組件和加熱組件，加濕組件底部通過u形連接管連接，u形連接管底部通過出水管與高壓泵相連，高壓泵的進水口與進水管相連，進水管與水源相連。

2.根據權利要求1所述的一種蒸呢機布料防卷邊結構，其特征在于：所述加濕組件包括橫向內開口的u形的儲水箱體，儲水箱體內部上下側面分別橫向間隔固定設有若干霧化噴頭，儲水箱體底部分別與u形連接管上端部相連；

3.根據權利要求2所述的一種蒸呢機布料防卷邊結構，其特征在于：所述儲水箱體上下霧化噴頭之間的間距為2-6厘米。

4.根據權利要求1所述的一種蒸呢機布料防卷邊結構，其特征在于：所述加熱組件包括橫向內開的u形的加熱棒，加熱棒中設有加熱絲，加熱絲與設于加熱棒上表面的接線柱電連接，接線柱分別通過線路與蒸呢機主體右側面的控制箱電連接；

5.根據權利要求4所述的一種蒸呢機布料防卷邊結構，其特征在于：所述加熱棒側開口的高度為2-6毫米。

6.根據權利要求1所述的一種蒸呢機布料防卷邊結構，其特征在于：所述橫板右端部下側分別設有豎向的支板，支板底面設有固定板，固定板分別通過第二螺栓與地面固定連接。

7.根據權利要求1所述的一種蒸呢機布料防卷邊結構，其特征在于：所述蒸呢機主體進布口處還設有輔助整平機構，輔助整平機構包括n形固定架，n形固定架中上下安裝有壓輥，n形固定架上表面中心位置固定設有吊桿，吊桿滑動插置于固定座中，固定座固定于蒸呢機主體右側面，固定座右側向內旋擰有第三限位螺栓。

技術總結
本發明涉及蒸呢機防卷邊領域，尤其涉及一種蒸呢機布料防卷邊結構，該結構可在布料進入蒸呢機之前對布料兩側的邊緣進行加濕、加熱預處理，有效緩解布料兩側的卷邊問題。包括蒸呢機主體，蒸呢機主體右側的進布口的前后兩側分別設有豎向的固定塊，固定塊上下兩端部通過第一螺栓與蒸呢機主體固定連接，固定塊中間位置向右分別固定設有橫板，橫板內表面從右向左間隔固定設有可調節角度的加濕組件和加熱組件，加濕組件底部通過U形連接管連接，U形連接管底部通過出水管與高壓泵相連，高壓泵的進水口與進水管相連，進水管與水源相連。它操作簡單，使用方便，適用于多種布料。

技術研發人員：王秀芬,繆建軍,周靜娟
受保護的技術使用者：張家港市澳洋呢絨有限公司
技術研發日：
技術公布日：2025/4/28
