本發明涉及生活電器領域，尤其是涉及一種用于衣物處理設備的自清潔組件及衣物處理設備。

背景技術：

1、衣物處理設備是常見的家用電器，隨著生活水平的提高，全自動衣物處理設備已走進各家各戶，因為衣物處理設備使用時簡單方便，可以為我們的快節奏生活提供很多便利。衣物處理設備在工作時可以處理衣物上附著的毛屑以完成對衣物的清潔工作，脫落的毛屑會堆積在衣物處理設備內部，然而，在衣物處理設備進入智能化時代的當下，衣物處理設備對于自身內部堆積的毛屑的清理工作依然需要人工手動進行清潔，這樣的清潔方式會增加勞動量，同時也會降低消費者的對于衣物處理設備的體驗好感。此外，如果消費者沒有對衣物處理設備內部堆積的毛屑進行及時的清理或者忘記清理，會導致毛屑在潮濕蔭蔽的環境中滋生細菌，甚至腐爛，最終會對消費者的健康造成有害的影響。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明的一個目的在于提出一種用于衣物處理設備的自清潔組件。根據本發明的自清潔組件通過在殼體限定出的容納腔內設置過濾裝置對衣物處理設備產生的污水進行過濾凈化并循環使用，提高了水的利用率，同時，自清潔組件能對自身進行自清潔避免了人工操作和二次污染，提高了用戶體驗感。

2、本發明還提出一種包括上述自清潔組件的衣物處理設備。

3、根據本發明的自清潔組件包括殼體和過濾裝置，所述殼體內形成容納腔，以及分別與所述容納腔連通的第一接口、第二接口和第三接口，所述第一接口適于與衣物處理設備的出水口連通，所述第二接口適于與衣物處理設備的回水口連通，所述第三接口適于與排污口連通；所述過濾裝置可轉動地收容于所述容納腔內，所述過濾裝置內形成有過濾腔，所述過濾腔與所述第二接口連通。

4、根據本發明的自清潔組件構造了殼體和過濾裝置，殼體內部限定出了容納腔，容納腔可以容納過濾裝置以便于過濾衣物處理設備工作后產生的污水。具體地，殼體上設置了與容納腔連通的第一接口、第二接口和第三接口，其中，第一接口可以和衣物處理設備的排水口連通以便于將衣物處理設備產生的污水導引至自清潔組件，第二接口可以和衣物處理設備的回水口連通以便于將過濾后的水導引回衣物處理設備進行循環使用，第三接口可以和排污口連通以便于自清潔組件進行自清潔工作時排出殼體內的污水。此外，過濾裝置可轉動地設置在容納腔內，轉動中的過濾裝置能夠提高過濾毛屑等雜質的效率。

5、在一些實施例中，自清潔組件的工作過程可以大致理解為：當需要對污水進行過濾時，第一接口和第二接口打開，第三接口關閉，衣物處理設備將清潔衣物后的污水通過管道排入自清潔組件時，過濾裝置可以對污水進行過濾以除去污水中的毛屑等雜質，過濾后的水可以從過濾腔內流經第二接口后流向衣物處理設備的回水口以便于循環使用，第二接口的設置提高了衣物處理設備對水的利用率，此時，被過濾裝置過程出的毛屑等雜質會積留在過濾裝置的外表面。當自清潔組件進行自清潔工作時，第一接口和第三接口打開，第二接口關閉，第一接口流出的水可以沖洗掉濾網表面的毛屑，混合毛屑的污水可以通過第二接口流至排污口進行排放以完成對自清潔組件的清潔過程。自清潔組件的設置在實現對衣物處理設備堆積的毛屑的自清理的前提下循環利用清潔過程中的水，提高了衣物處理設備對水的利用率，也避免了毛屑堆積而產生的細菌滋生等情況，而且自清潔過程無需人工手動操作，提高了用戶體驗感。

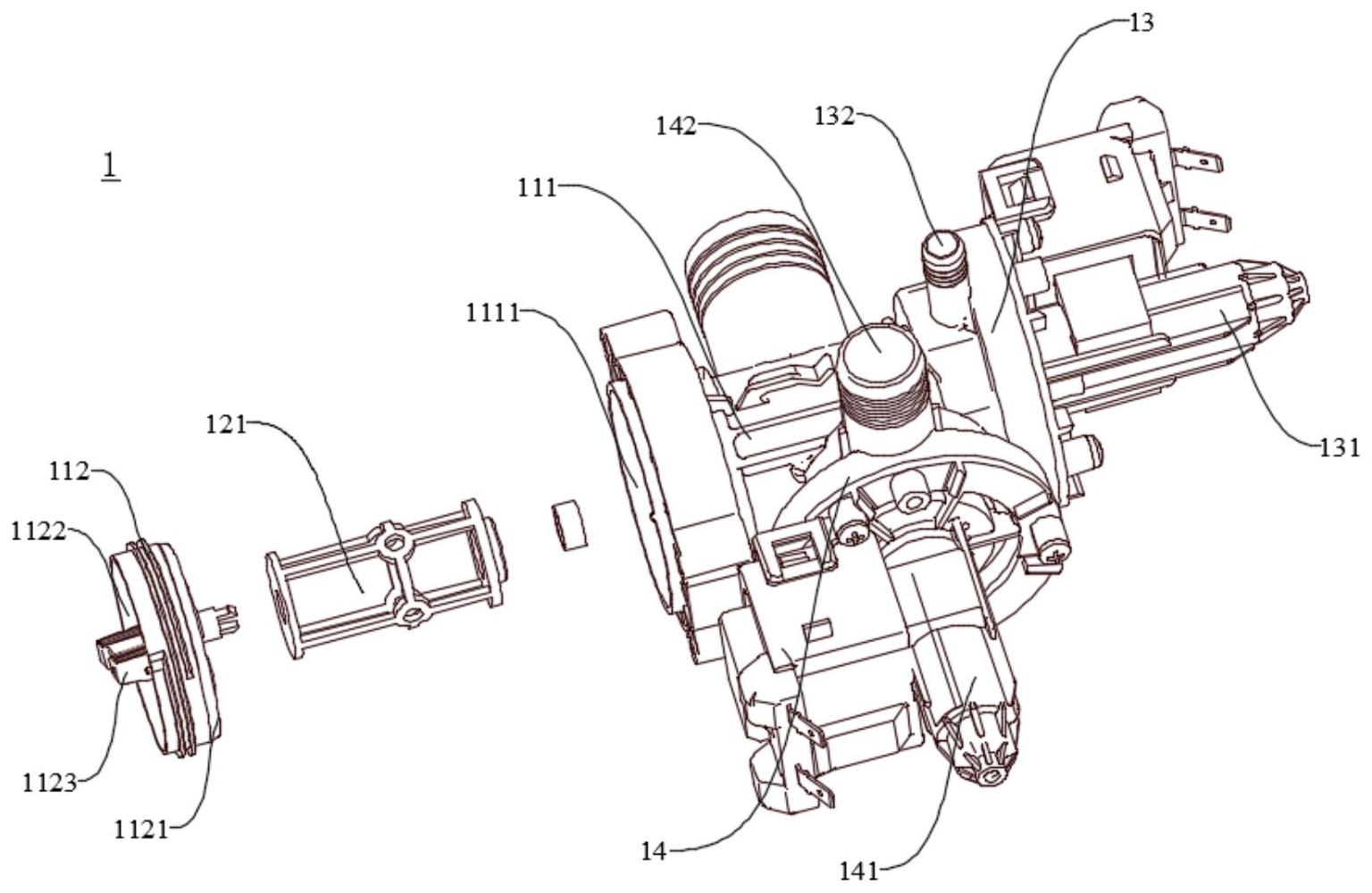

6、根據本發明的一個實施例，所述殼體包括殼體本體和蓋體，所述殼體本體內形成有所述容納腔以及所述第一接口、第二接口和第三接口，所述殼體本體上形成有安裝口；所述蓋體可拆卸地設置于所述安裝口，所述過濾裝置與所述蓋體可轉動地連接。

7、根據本發明的一個實施例，所述過濾裝置包括支架和濾網，所述支架收容于所述容納腔內且與所述蓋體可轉動連接，所述支架的端部設置有與所述第二接口連通的過濾出口；所述濾網設置于所述支架以限定出所述過濾腔。

8、根據本發明的一個實施例，所述支架的外周形成有在周向上間隔設置的多個葉片。

9、根據本發明的一個實施例，相鄰兩個所述葉片的自由端分別與所述過濾裝置的旋轉軸的連線所形成的夾角為a，且滿足60°≤a≤90°。

10、根據本發明的一個實施例，每個所述葉片(03)與所述支架(121)外沿切線之間的夾角為b，且滿足40°≤b≤140°。

11、根據本發明的一個實施例，所述支架包括第一端板、第二端板和支撐筋，所述第一端板與所述蓋體可轉動連接；所述第二端板與所述第一端板間隔設置，所述第二端板上形成有所述過濾出口；所述支撐筋的兩端分別與所述第一端板與所述第二端板連接，所述支撐筋構造為在所述第一端板外周沿間隔設置的多個。

12、根據本發明的一個實施例，所述第二端板上設置有位于所述過濾出口外周且朝向所述第二接口延伸的擋水筋。

13、根據本發明的一個實施例，所述支架上設置有環形筋，所述環形筋環繞所述支架的外周并將多個所述支撐筋連接。

14、根據本發明的一個實施例，所述環形筋與所述支撐筋的相交處形成有加強連接部，所述加強連接部的直徑大于所述支撐筋的寬度和所述環形筋的寬度。

15、根據本發明的一個實施例，所述蓋體包括底板和外延部，所述底板朝向所述容納腔的一側設置有樞轉軸，所述第一端板上設置有套設于所述樞轉軸外周的配合環，所述配合環相對所述樞轉軸轉動；所述外延部設置于所述底板的外周并背離所述容納腔延伸，所述外延部的外周面適于與所述安裝口的內壁密封連接。

16、根據本發明的一個實施例，所述底板背離所述容納腔的一側設置有旋鈕。

17、根據本發明的一個實施例，所述外延部的外表面與所述安裝口的內壁螺紋配合。

18、根據本發明的一個實施例，所述第一接口與所述第三接口沿所述支架旋轉軸的徑向延伸，所述第二接口和所述安裝口在所述支架旋轉軸的軸向上延伸。

19、根據本發明的一個實施例，所述第一接口的軸線與所述過濾裝置旋轉軸的距離為d，所述支架的半徑為r，且滿足0＜d＜r。

20、根據本發明的一個實施例，所述第一接口的至少部分邊緣與所述過濾裝置的外周壁相切。

21、根據本發明的一個實施例，自清潔組件還包括第一泵殼和第二泵殼，所述第一泵殼設置于所述殼體本體上且所述第一泵殼內形成有第一腔體，所述第一腔體與所述第二接口連通，所述第一泵殼的徑向上設置有與所述回水口連通的第一泵出口；所述第二泵殼設置于所述殼體本體上且所述第二泵殼內形成有第二腔體，所述第二腔體與所述第三接口連通，所述第二泵殼的徑向上設置有與所述排污口連通的第二泵出口。

22、下面簡單描述根據本發明的衣物處理設備。

23、根據本發明的衣物處理設備包括上述實施例中的自清潔組件，由于根據本發明的衣物處理設備設置有上述實施例中的自清潔組件，因此，在衣物處理設備的使用過程中，衣物處理設備產生的污水可以流入自清潔組件內并在過濾裝置的過濾后再次流回衣物處理設備的回水口以進行二次使用，提高了衣物處理設備對水的利用率。此外，衣物處理設備還能朝向自清潔組件內的過濾裝置噴水以清潔過濾裝置，清潔后產生的污水則可以通過排污口排出，提高了自清潔組件的自清潔能力，避免了衣物處理設備受到二次污染，而且自清潔過程無需人工操作，提高了用戶體驗感。

24、綜上所述，自清潔組件通過設置殼體限定出了容納腔，在容納腔內裝配過濾裝置以對衣物處理設備產生的污水進行過濾。具體地，殼體構造了殼體本體和蓋體，殼體本體內限定出設置有安裝口的容納腔，過濾裝置可以通過安裝口直接裝配至容納腔內，提高了過濾裝置裝配的效率。蓋體可以密封安裝口以避免容納腔內的水從安裝口流出，同時，蓋體朝向容納腔的一側設置有樞轉軸，樞轉軸可以和過濾裝置的支架上的配合環配合，實現過濾裝置與蓋體的可轉動連接。支架上還可以設置葉片以提高第一接口進入的水對支架轉動的驅動能力。蓋體背離容納腔的一側則可以設置旋鈕用于裝配蓋體，旋鈕的設置降低了蓋體的裝配難度。過濾裝置通過支架與濾網的配合限定出了過濾腔，同時，支架上還設置有過濾出口，經過濾網過濾的水可以從過濾腔流經過濾出口后流入第一泵殼限定出的第一腔體內，第一腔體內的水在第一驅動件的驅動下通過第一泵出口流回衣物處理設備的回水口；而容納腔內清洗濾網的水則可以通過第三接口流入第二泵殼限定出的第二腔體內，第二腔體內的水則可以在第二驅動件的驅動下通過第二泵出口流向排污口并排出。自清潔組件的設置不僅能夠凈化衣物處理設備產生的污水并循環使用，還能對自身進行自清潔，避免衣物處理設備受到二次污染，同時，整個過程中無需人工操作，提高了用戶的體驗感。

25、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。
