本技術涉及紗線加工，具體為一種用于紗線加工的脫水裝置。

背景技術：

1、紗線的處理工藝一般為染色及水洗處理，紗線在染色或水洗處理后，其內都會含有大量的染料溶液或水分，為了加快紗線的晾曬速度，我們通常對紗線進行脫水處理，即通常的甩干脫水。

2、現有的紗線通過都是將產品大量堆積在轉筒內進行轉動脫水，由于紗線大量堆積就容易導致脫水效果一般，脫水不完全，同時大量堆積的紗線在轉動脫水完成后，很容易發生纏繞，故而提出一種用于紗線加工的脫水裝置來解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種用于紗線加工的脫水裝置，具備脫水效果好、紗線不易發生纏繞等優點，解決了上述背景技術中所提及到的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種用于紗線加工的脫水裝置，包括機體，所述機體內部開設有空槽，所述機體頂部鉸接有活動門，所述機體內部設置有脫水組件。

3、進一步，所述脫水組件包括有固定連接于機體內部的框架，所述框架內部固定連接有底盤，所述底盤底部固定連接有電機，所述電機頂部固定連接有第一齒輪，所述第一齒輪左側嚙合連接有第二齒輪，所述第二齒輪頂部固定連接有固定柱，所述固定柱外表面固定連接有固定板，所述固定板頂部設置有放置筒，所述固定柱外表面固定連接有隔板，所述底盤頂部固定連接有架體，所述架體外表面固定連接有連接板。

4、進一步，所述底盤頂部開設有漏孔，所述機體背面固定連接有排水管，所述排水管頂部與底盤底部連通。

5、進一步，所述放置筒外表面開設有通孔，所述放置筒底部固定連接有螺紋柱，所述螺紋柱螺紋連接于固定板內部。

6、進一步，所述機體左側設置有通過螺栓連接的檢修門。

7、進一步，所述機體頂部開設有凹槽，所述凹槽鉸接有電動推桿，所述電動推桿頂部與活動門鉸接。

8、進一步，所述活動門正面固定連接有密封圈，所述活動門背面固定連接有把手。

9、與現有技術相比，本申請的技術方案具備以下有益效果：

10、該用于紗線加工的脫水裝置，將需要脫水的紗線依次整齊的放置在放置筒內，然后將螺紋柱扭到固定板內進行固定，啟動電動推桿帶動活動門發生轉動關閉，啟動電機帶動第一齒輪轉動，第一齒輪轉動帶動第二齒輪、固定柱與紗線轉動，通過離心力將紗線內的水進行甩出，甩出的水透過放置筒、架體，甩到底盤內，最后通過排水管排出，脫水完成后，開啟活動門，即可將放置筒內的紗線依次取出，可以盡量避免紗線大量堆積。

技術特征：

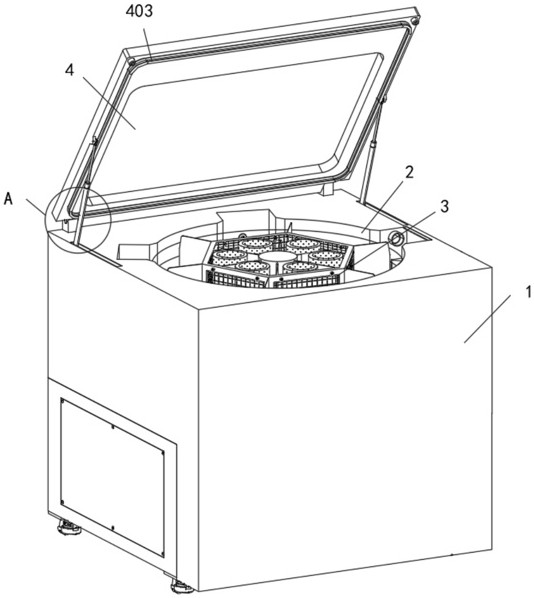

1.一種用于紗線加工的脫水裝置，包括機體（1），其特征在于：所述機體（1）內部開設有空槽（2），所述機體（1）頂部鉸接有活動門（4），所述機體（1）內部設置有脫水組件（3）；

2.根據權利要求1所述的一種用于紗線加工的脫水裝置，其特征在于：所述底盤（302）頂部開設有漏孔，所述機體（1）背面固定連接有排水管（101），所述排水管（101）頂部與底盤（302）底部連通。

3.根據權利要求1所述的一種用于紗線加工的脫水裝置，其特征在于：所述放置筒（309）外表面開設有通孔，所述放置筒（309）底部固定連接有螺紋柱（308），所述螺紋柱（308）螺紋連接于固定板（307）內部。

4.根據權利要求1所述的一種用于紗線加工的脫水裝置，其特征在于：所述機體（1）左側設置有通過螺栓連接的檢修門（102）。

5.根據權利要求1所述的一種用于紗線加工的脫水裝置，其特征在于：所述機體（1）頂部開設有凹槽（401），所述凹槽（401）鉸接有電動推桿（402），所述電動推桿（402）頂部與活動門（4）鉸接。

6.根據權利要求1所述的一種用于紗線加工的脫水裝置，其特征在于：所述活動門（4）正面固定連接有密封圈（403），所述活動門（4）背面固定連接有把手（404）。

技術總結
本技術涉及一種用于紗線加工的脫水裝置，包括機體，所述機體內部開設有空槽，所述機體頂部鉸接有活動門，所述機體內部設置有脫水組件，所述脫水組件包括有固定連接于機體內部的框架，所述框架內部固定連接有底盤。該用于紗線加工的脫水裝置，將需要脫水的紗線依次整齊的放置在放置筒內，然后將螺紋柱扭到固定板內進行固定，啟動電動推桿帶動活動門發生轉動關閉，啟動電機帶動第一齒輪轉動，第一齒輪轉動帶動第二齒輪、固定柱與紗線轉動，通過離心力將紗線內的水進行甩出，甩出的水透過放置筒、架體，甩到底盤內，最后通過排水管排出，脫水完成后，開啟活動門，即可將放置筒內的紗線依次取出，可以盡量避免紗線大量堆積。

技術研發人員：陳業同,王精求
受保護的技術使用者：黃梅縣虹銘紡織有限公司
技術研發日：20240725
技術公布日：2025/4/28
