本技術涉及紡織行業，特別涉及一種亞麻粗紗煮漂裝置。

背景技術：

1、亞麻紗是用亞麻纖維紡出來的紗線，亞麻纖維織物具有很好的保健功能，它具有獨特的抑制細菌作用，亞麻布織物比其他織物能減少人體的出汗，亞麻紡織品的吸水速度比綢緞，人造絲織品，甚至比棉布快幾倍，亞麻是所有紡織纖維中阻燃效果最好的纖維，消防隊用的水龍帶、防火服都是亞麻纖維制造。

2、現有的亞麻粗紗煮漂裝置在煮漂時，由于亞麻紗是靜止在煮漂桶內，煮漂的效果和效率不理想，而亞麻粗紗在煮漂過程中容易吸水，吸收后的水分遺留在亞麻粗紗內，因此增加搬運重量，增加了搬運難度。

3、為此，我們提出一種亞麻粗紗煮漂裝置。

技術實現思路

1、本實用新型的主要目的在于提供一種亞麻粗紗煮漂裝置，通過第一電機、螺紋桿、套塊、支撐板、滑塊、固定桿、滾筒、第二電機、第一密封蓋、第二密封蓋的設計，不僅能夠達到調節滾筒的高度，可以方便放入和取出，還可以對亞麻粗砂進行邊攪動邊擠壓處理，使得煮沸均勻，減少膠質，煮沸后同時減少水分的殘留，從而提高亞麻粗砂的煮沸與風干效果；通過扇葉與第三電機的設計，能夠加快箱體內部的空氣流動，將水汽從箱體上的通孔與安裝孔排出，加快亞麻粗砂的風干效率；通過儲料箱與把手的設計，不僅能夠儲水來煮漂亞麻粗砂，還可以在將水排出后，對亞麻粗砂進行收集與搬運，從而提高該裝置的實用性與靈活性，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種亞麻粗紗煮漂裝置，包括箱體，所述箱體的頂端固定安裝有兩組相對平行設置的第一電機，所述第一電機底端的輸出軸貫穿箱體的頂端內壁，并與螺紋桿的頂端固定連接，所述螺紋桿的底端轉動連接于箱體的底端內壁，所述螺紋桿的外側螺紋連接有套塊，所述套塊的一端固定連接有支撐板，所述支撐板遠離螺紋桿的一端設有固定桿，所述固定桿外部套接有滑塊，且滑塊的一端與支撐板的另一端固定連接；

4、所述箱體的一側固定安裝有第三電機，所述箱體靠近第三電機的一側內壁上開設有安裝孔，所述第三電機一端的輸出軸穿入安裝孔內，并固定安裝有扇葉；

5、所述支撐板的內側中部通過連接軸轉動連接有滾筒，所述支撐板遠離滾筒的一側固定安裝有第二電機，所述第二電機的輸出軸貫穿支撐板，并與滾筒固定連接，所述滾筒的頂端中間位置開設有進料口，進料口的內壁設置有第一密封蓋，所述滾筒的底端中間位置開有出料口，且出料口的內壁固定連接有第二密封蓋，所述滾筒的外壁開有等距離分布的透氣口，且透氣口的內壁均固定連接有透氣防漏網。

6、進一步地，所述滾筒的相對一側底部內壁固定連接有橫桿，所述橫桿的頂部外壁和底部外壁均固定連接有等距離分布的壓桿。

7、進一步地，所述滾筒的正下方設有儲料箱，所述儲料箱的頂端開設有與連接軸相適配的凹槽，所述凹槽相對平行設置有兩組。

8、進一步地，所述儲料箱的一側設有把手，所述箱體靠近把手的一側設有箱門，所述儲料箱的底端內壁插接有排水管，所述排水管與滾筒的底端內壁固定連接，且安裝有閥門。

9、進一步地，所述滾筒底端內壁設有多組等距離設置的電熱絲，所述電熱絲位于所述儲料箱的正下方。

10、進一步地，所述箱體為水平設置矩形體結構，所述箱體的頂端中部設有入料口，所述箱體的底端四角處均固定安裝有萬向輪。

11、與現有技術相比，本實用新型具有如下有益效果：通過第一電機、螺紋桿、套塊、支撐板、滑塊、固定桿、滾筒、第二電機、第一密封蓋、第二密封蓋的設計，不僅能夠達到調節滾筒的高度，可以方便放入和取出，還可以對亞麻粗砂進行邊攪動邊擠壓處理，使得煮沸均勻，減少膠質，煮沸后同時減少水分的殘留，從而提高亞麻粗砂的煮沸與風干效果；通過扇葉與第三電機的設計，能夠加快箱體內部的空氣流動，將水汽從箱體上的通孔與安裝孔排出，加快亞麻粗砂的風干效率；通過儲料箱與把手的設計，不僅能夠儲水來煮漂亞麻粗砂，還可以在將水排出后，對亞麻粗砂進行收集與搬運，從而提高該裝置的實用性與靈活性。

技術特征：

1.一種亞麻粗紗煮漂裝置，包括箱體(1)，其特征在于：所述箱體(1)的頂端固定安裝有兩組相對平行設置的第一電機(2)，所述第一電機(2)底端的輸出軸貫穿箱體(1)的頂端內壁，并與螺紋桿(3)的頂端固定連接，所述螺紋桿(3)的底端轉動連接于箱體(1)的底端內壁，所述螺紋桿(3)的外側螺紋連接有套塊(4)，所述套塊(4)的一端固定連接有支撐板(5)，所述支撐板(5)遠離螺紋桿(3)的一端設有固定桿(7)，所述固定桿(7)外部套接有滑塊(6)，且滑塊(6)的一端與支撐板(5)的另一端固定連接；

2.根據權利要求1所述的一種亞麻粗紗煮漂裝置，其特征在于：所述滾筒(8)的相對一側底部內壁固定連接有橫桿(12)，所述橫桿(12)的頂部外壁和底部外壁均固定連接有等距離分布的壓桿(13)。

3.根據權利要求1所述的一種亞麻粗紗煮漂裝置，其特征在于：所述滾筒(8)的正下方設有儲料箱(17)，所述儲料箱(17)的頂端開設有與連接軸相適配的凹槽(18)，所述凹槽(18)相對平行設置有兩組。

4.根據權利要求3所述的一種亞麻粗紗煮漂裝置，其特征在于：所述儲料箱(17)的一側設有把手(19)，所述箱體(1)靠近把手(19)的一側設有箱門(25)，所述儲料箱(17)的底端內壁插接有排水管(21)，所述排水管(21)與滾筒(8)的底端內壁固定連接，且安裝有閥門。

5.根據權利要求4所述的一種亞麻粗紗煮漂裝置，其特征在于：所述滾筒(8)底端內壁設有多組等距離設置的電熱絲(20)，所述電熱絲(20)位于所述儲料箱(17)的正下方。

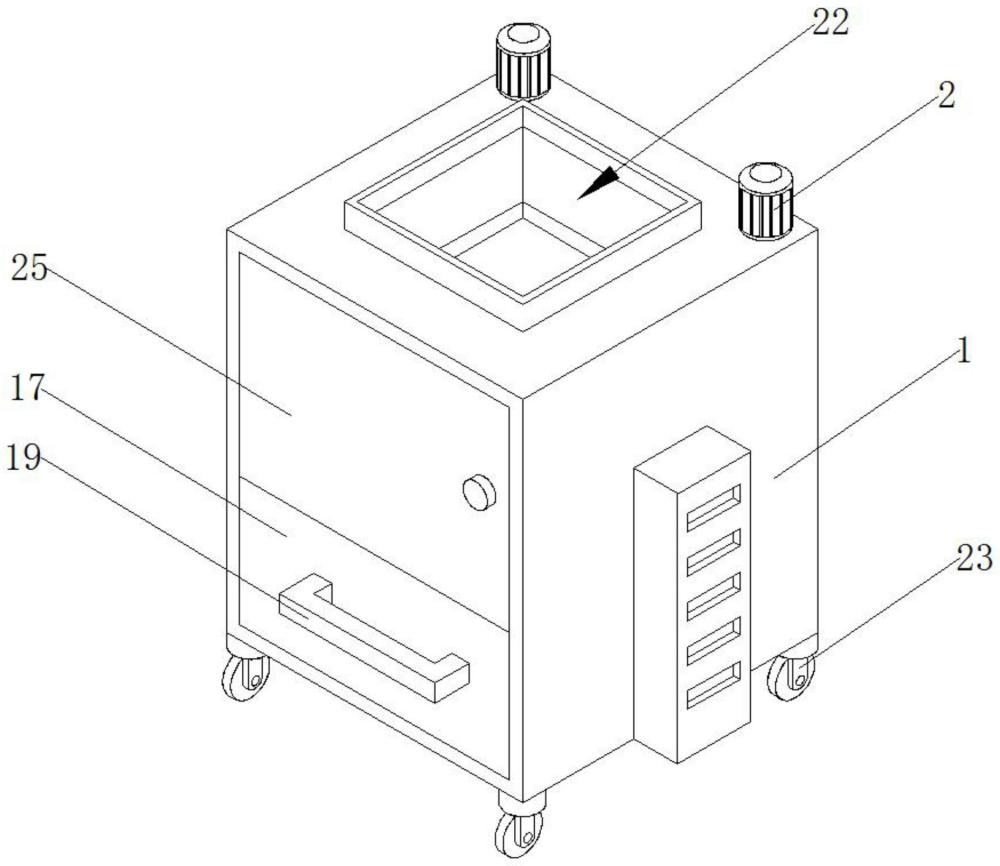

6.根據權利要求1所述的一種亞麻粗紗煮漂裝置，其特征在于：所述箱體(1)為水平設置矩形體結構，所述箱體(1)的頂端中部設有入料口(22)，所述箱體(1)的底端四角處均固定安裝有萬向輪(23)。

技術總結
本技術公開了一種亞麻粗紗煮漂裝置，包括箱體，所述箱體的頂端固定安裝有兩組相對平行設置的第一電機，第一電機底端的輸出軸貫穿箱體的頂端內壁，并與螺紋桿的頂端固定連接，螺紋桿的底端轉動連接于箱體的底端內壁。通過第一電機、螺紋桿、套塊、支撐板、滑塊、固定桿、滾筒、第二電機、第一密封蓋、第二密封蓋的設計，不僅能夠達到調節滾筒的高度，可以方便放入和取出，還可以對亞麻粗砂進行邊攪動邊擠壓處理，使得煮沸均勻，減少膠質，煮沸后同時減少水分的殘留，從而提高亞麻粗砂的煮沸與風干效果；通過扇葉與第三電機的設計，能夠加快箱體內部的空氣流動，將水汽從箱體上的通孔與安裝孔排出，加快亞麻粗砂的風干效率。

技術研發人員：許炳榮
受保護的技術使用者：湖州藍創亞麻紡織有限公司
技術研發日：20240313
技術公布日：2025/4/28
