本技術涉及一種晾衣機，更具體地說，涉及一種晾衣機燈板安裝結構及電動晾衣機。

背景技術：

1、電動晾衣機是一種常用的居家用品，通常安裝在陽臺頂部用來晾曬衣物，其主要由主機和可升降的晾桿組件組成，使用時晾桿組件下降以方便掛取衣物，收納時晾桿組件上升并與主機收攏在一起。

2、由于電動晾衣機在安裝后占用了陽臺頂部的燈具安裝空間，因此現有電動晾衣機的主機上大多集成了照明燈，可作為吸頂燈具使用。例如中國專利號zl202222198193.9公開的“一種平板燈安裝組件及晾衣機”，該專利的授權公告日為2022年12月13日，其平板燈安裝組件，包括安裝座，安裝座上具有左右相對設置的兩安裝槽；兩安裝槽的下壁內緣形成一安裝口，兩安裝槽中至少其一為讓位槽，讓位槽左右方向的深度與安裝口左右方向的寬度之和大于平板燈的一指定尺寸，安裝口左右方向的寬度小于指定尺寸，指定尺寸為平板燈的寬度或長度；安裝件，可拆卸或可活動設置在安裝座上，安裝件用于限制平板燈向讓位槽的槽底方向移動以限定出平板燈與讓位槽的槽底之間的一預定最小間距，預定最小間距大于讓位槽左右方向的深度與安裝口左右方向的寬度之和與平板燈指定尺寸的差值，有效方便了平板燈的拆裝操作。該專利申請案需要在安裝平板燈后再利用安裝件對平板燈進行限位，實際安裝或拆卸過程中需要拆卸一側的端蓋，一方面所需要的安裝部件較多，另一方面在晾衣機安裝后，其端蓋的拆卸空間較小，對平板燈的拆卸較為困難，不利于晾衣機的拆卸檢修。

3、又如中國專利號zl202322499251.6公開的“電動晾衣架主機殼及電動晾衣架主機殼與燈板的咬合結構”，該專利的授權公告日為2024年4月16日，其電動晾衣架主機殼包括主機殼本體，其下端面設置有燈板安裝位；其中燈板安裝位的兩側壁與水平面之間的夾角α均大于90度，電動晾衣架主機殼將燈板安裝位的兩側壁設置為傾斜的限位壁，其與水平面之間的夾角α設置為大于90度，使得燈板安裝位的下端開口寬度小于上端寬度，以此防止燈板安裝位內的燈板掉出。該專利申請案利用倒梯形結構實現燈板的安裝，無需額外安裝部件；但這種結構的缺點在于：燈板安裝和拆卸過程中需要使燈板或外殼板兩端部的折彎邊產生變形，進而保證燈板卡入對應的安裝位內或從安裝位內移出，這一過程容易對燈板造成破壞，且拆卸燈板的阻力也取決于夾角α的大小，燈板拆卸也較為困難。

4、再如中國專利申請?zhí)?02311631822.5公開的“晾衣機燈具一體式拆裝構造、安裝方法和晾衣機”，該專利的申請公布日為2024年2月6日，其包括主機殼體、一體式燈具組件和兩個固定板；一體式燈具組件包括燈罩、燈板和連接組件；燈板與燈罩上下拼合，燈罩的第一拼合沿與燈板的第二拼合沿拼合形成拼合沿體；連接組件包括橫向連接桿、縱向連接桿和掛扣件；橫向連接桿插嵌拼合沿體的兩橫向相對邊，縱向連接桿鉤接兩個橫向連接桿，掛扣件固定在一體式燈具組合體的頂端；一體式燈具組件安裝到主機殼體下方，掛扣件掛扣在掛扣槽內，固定板固定在主機殼體兩側，側向限位組件進入側向限位槽組，固定銷進入銷孔。該專利申請案可以對一體式燈具組件進行整體拆裝操作，以方便晾衣機的檢修，但結構設計較為復雜，拆裝過程也較為繁瑣，制作成本高。

5、針對現有技術存在的上述問題，有必要設計一種晾衣機的簡易燈板安裝結構，以方便燈板的快速拆裝操作，方便晾衣機的維修。

技術實現思路

1、1.實用新型要解決的技術問題

2、本實用新型的目的在于克服現有技術存在的上述不足，提供一種晾衣機燈板安裝結構及電動晾衣機，采用本實用新型的技術方案，在主機殼體內設有夾扣件，在燈板組件上設有與上述的夾扣件位置相對應的插扣筋，在燈板組件裝入主機殼體下側的開口內時，插扣筋插入對應夾扣件的夾持口內實現固定連接，該燈板安裝結構簡單，拆裝操作方便，易于制作且制作成本低，拆卸時僅需利用吸盤等工具下拉燈板組件即可，利于對晾衣機進行檢修。

3、2.技術方案

4、為達到上述目的，本實用新型提供的技術方案為：

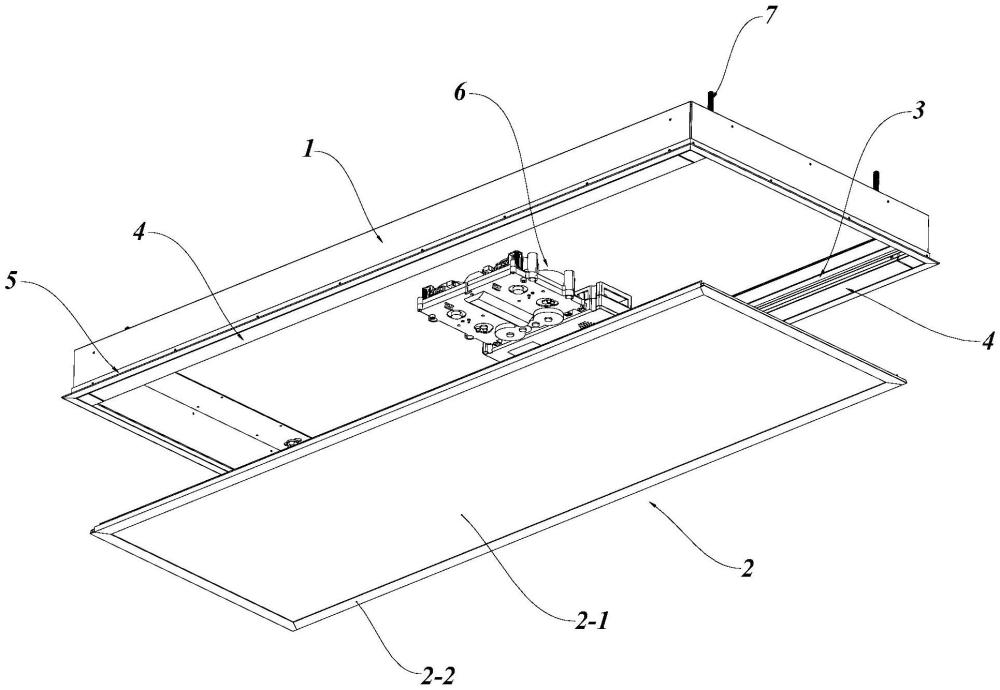

5、本實用新型的一種晾衣機燈板安裝結構，包括主機殼體和燈板組件，所述主機殼體內設有夾扣件，所述夾扣件具有朝下設置的夾持口，所述主機殼體的下側具有能夠容納燈板組件的開口，所述燈板組件上設有與上述的夾扣件位置相對應的插扣筋；在所述燈板組件裝入主機殼體下側的開口內時，所述插扣筋插入對應夾扣件的夾持口內實現固定連接。

6、更進一步地，所述燈板組件包括燈板和位于燈板外周的燈板外框，所述插扣筋設于燈板外框上。

7、更進一步地，所述燈板外框?yàn)橛蓹M向邊框桿和縱向邊框桿組合而成的矩形邊框，所述插扣筋至少設于相對的橫向邊框桿上或相對的縱向邊框桿上。

8、更進一步地，所述橫向邊框桿和縱向邊框桿的內側均具有下緣板，所述下緣板上設有側擋板，所述下緣板圍合形成的空間尺寸小于燈板的外緣尺寸，所述側擋板圍合形成的空間尺寸略大于燈板的外緣尺寸。

9、更進一步地，所述夾扣件為固定安裝在主機殼體內的三角龍骨。

10、更進一步地，所述主機殼體的兩側分別設有支架，所述夾扣件的兩端分別固定在對應側的支架上。

11、本實用新型的一種電動晾衣機，包括主機殼體、燈板組件、升降驅動總成和晾桿組件，所述升降驅動總成安裝在主機殼體內，并通過鋼絲繩與晾桿組件相連接，用于驅動晾桿組件升降運動，所述燈板組件采用上述的晾衣機燈板安裝結構安裝在主機殼體的下側。

12、更進一步地，所述主機殼體與燈板組件之間形成用于容納晾桿組件的晾桿容腔，收納狀態的晾桿組件能夠隱藏在所述晾桿容腔內。

13、更進一步地，所述主機殼體由金屬板鈑金制成，在所述主機殼體的下側邊緣設有主機外邊框。

14、更進一步地，所述主機外邊框?yàn)橛尚筒臈U組合而成的矩形邊框，所述主機外邊框具有外緣板，所述外緣板上垂直設有用于與主機殼體連接的連接板，所述外緣板的內側還設有向上翻折的內緣板。

15、3.有益效果

16、采用本實用新型提供的技術方案，與已有的公知技術相比，具有如下有益效果：

17、(1)本實用新型的一種晾衣機燈板安裝結構，其包括主機殼體和燈板組件，主機殼體內設有夾扣件，夾扣件具有朝下設置的夾持口，主機殼體的下側具有能夠容納燈板組件的開口，燈板組件上設有與上述的夾扣件位置相對應的插扣筋；在燈板組件裝入主機殼體下側的開口內時，插扣筋插入對應夾扣件的夾持口內實現固定連接；該燈板安裝結構簡單，拆裝操作方便，易于制作且制作成本低，拆卸時僅需利用吸盤等工具下拉燈板組件即可，利于對晾衣機進行檢修；

18、(2)本實用新型的一種晾衣機燈板安裝結構，其燈板組件包括燈板和位于燈板外周的燈板外框，插扣筋設于燈板外框上，可以利用燈板外框?qū)崿F(xiàn)燈板的安裝，并且方便插扣筋的設置，使得燈板組件的結構更加簡單，燈板的吊裝作用力位于燈板外框上，不易對燈板電路產生負面影響；

19、(3)本實用新型的一種晾衣機燈板安裝結構，其燈板外框?yàn)橛蓹M向邊框桿和縱向邊框桿組合而成的矩形邊框，插扣筋至少設于相對的橫向邊框桿上或相對的縱向邊框桿上，使得燈板安裝后結構穩定性，不易松動；

20、(4)本實用新型的一種晾衣機燈板安裝結構，其橫向邊框桿和縱向邊框桿的內側均具有下緣板，下緣板上設有側擋板，下緣板圍合形成的空間尺寸小于燈板的外緣尺寸，側擋板圍合形成的空間尺寸略大于燈板的外緣尺寸，這樣燈板可以穩定安裝在燈板外框上，燈板外框可以提高燈板強度，形成的燈板組件整體性好，安裝后燈板不易翹曲變形；

21、(5)本實用新型的一種晾衣機燈板安裝結構，其夾扣件為固定安裝在主機殼體內的三角龍骨，三角龍骨為現有產品，無需額外生產制作，降低了產品的制作成本投入，并且三角龍骨的夾緊力強，能夠有效夾緊固定住插扣筋，防止燈板組件松動；

22、(6)本實用新型的一種晾衣機燈板安裝結構，其主機殼體的兩側分別設有支架，夾扣件的兩端分別固定在對應側的支架上，使得晾衣機的主機部分結構強度高，結構穩定性好，安裝后所能承受的載重更大；

23、(7)本實用新型的一種電動晾衣機，其包括主機殼體、燈板組件、升降驅動總成和晾桿組件，升降驅動總成安裝在主機殼體內，并通過鋼絲繩與晾桿組件相連接，用于驅動晾桿組件升降運動，燈板組件采用上述的晾衣機燈板安裝結構安裝在主機殼體的下側，結構簡單緊湊，方便燈板拆卸后對主機進行維修，大大提高了晾衣機的維修方便性；

24、(8)本實用新型的一種電動晾衣機，其主機殼體與燈板組件之間形成用于容納晾桿組件的晾桿容腔，收納狀態的晾桿組件能夠隱藏在晾桿容腔內，使得電動晾衣機收納后整體結構更加簡潔美觀；

25、(9)本實用新型的一種電動晾衣機，其主機殼體由金屬板鈑金制成，在主機殼體的下側邊緣設有主機外邊框，采用上述主機殼體設計，結構簡單，制作方便，制作成本低，且利用主機外邊框可以遮擋主機安裝縫隙，安裝后更加整潔；

26、(10)本實用新型的一種電動晾衣機，其主機外邊框?yàn)橛尚筒臈U組合而成的矩形邊框，主機外邊框具有外緣板，外緣板上垂直設有用于與主機殼體連接的連接板，外緣板的內側還設有向上翻折的內緣板，該外邊框整體可采用型材制作，與主機殼體連接簡單方便，安裝后使主機殼體的四周結構強度更好，不易產生變形，內緣板可作為晾桿收納時的導向板，使得晾桿能夠穩定收納到晾干容納腔內。
