本技術涉及晾衣機，具體涉及一種可調節型晾衣機。

背景技術：

1、晾衣機也稱為電動晾衣架或智能晾衣架，是現代家居中一種智能化的晾曬工具，它通常安裝在陽臺或室內靠近窗戶的地方，主要目的是方便用戶晾曬衣物。

2、目前的晾衣機下方兩個晾衣桿之間的距離固定，當所需晾曬衣物較多，且晾曬衣物的寬度較大時，相鄰兩個衣物之間容易發生擠壓而導致晾曬效果降低，而若對兩個衣物進行錯位晾曬則會減少晾衣機所能晾曬的衣物量，降低了晾衣機的使用效果。

3、因此，我們提出了一種可調節型晾衣機來解決上述問題。

技術實現思路

1、鑒于上述現有可調節型晾衣機存在的問題，提出了本實用新型。

2、因此，本實用新型目的是提供一種可調節型晾衣機，解決了晾衣機兩個晾衣桿之間的距離固定，不能夠根據晾曬衣物的寬度而進行位置調整的問題。

3、為了實現上述目的，本實用新型提供如下技術方案：

4、一種可調節型晾衣機，包括晾衣機安裝座和移動板，所述移動板位于晾衣機安裝座的下方，且內部兩端均轉動穿設有支撐桿，所述支撐桿的兩端均固定套設有連板，同側兩個所述連板的下端共同固定穿設有晾衣桿，所述支撐桿的桿壁固定套設有齒輪，所述齒輪嚙合設有齒條，所述齒條與移動板的側壁之間設有滑動導向機構；

5、兩個所述齒條相靠近一側共同設有用于驅動兩個所述晾衣桿擺動的橫向距離調節機構。

6、優選的，所述橫向距離調節機構包括固定板，所述固定板的內部轉動穿設有調節螺桿，所述調節螺桿的桿壁螺紋套設有滑板，所述滑板與移動板接觸配合，所述滑板和齒條相靠近一端均固定設有連接塊，相鄰兩個所述連接塊之間轉動設有連桿，所述調節螺桿的底部固定設有轉動塊。

7、優選的，所述滑動導向機構包括導向塊，所述齒條的內部開設有導向孔，所述導向塊滑動設于所述導向孔內，并與移動板的外壁固定連接。

8、優選的，所述移動板的外壁下端固定設有安裝板，所述安裝板的內部螺紋穿設有限位螺桿，所述限位螺桿的端部與轉動塊相抵設置。

9、進一步地，所述導向塊為t形塊。

10、優選的，所述連桿的兩端均通過軸銷與連接塊轉動連接。

11、在上述技術方案中，本實用新型提供的技術效果和優點：

12、1、本實用新型，通過設有的移動板、支撐桿、連板、晾衣桿、齒條、齒輪和橫向距離調節機構，能夠?qū)蓚€晾衣桿之間的距離進行調整，可適用于較大寬度范圍的衣物的晾曬，提高了晾衣機的使用效果。

13、2、本實用新型，通過設有的齒條和滑動導向機構，能夠?qū)X條的橫向移動進行穩定支撐。

技術特征：

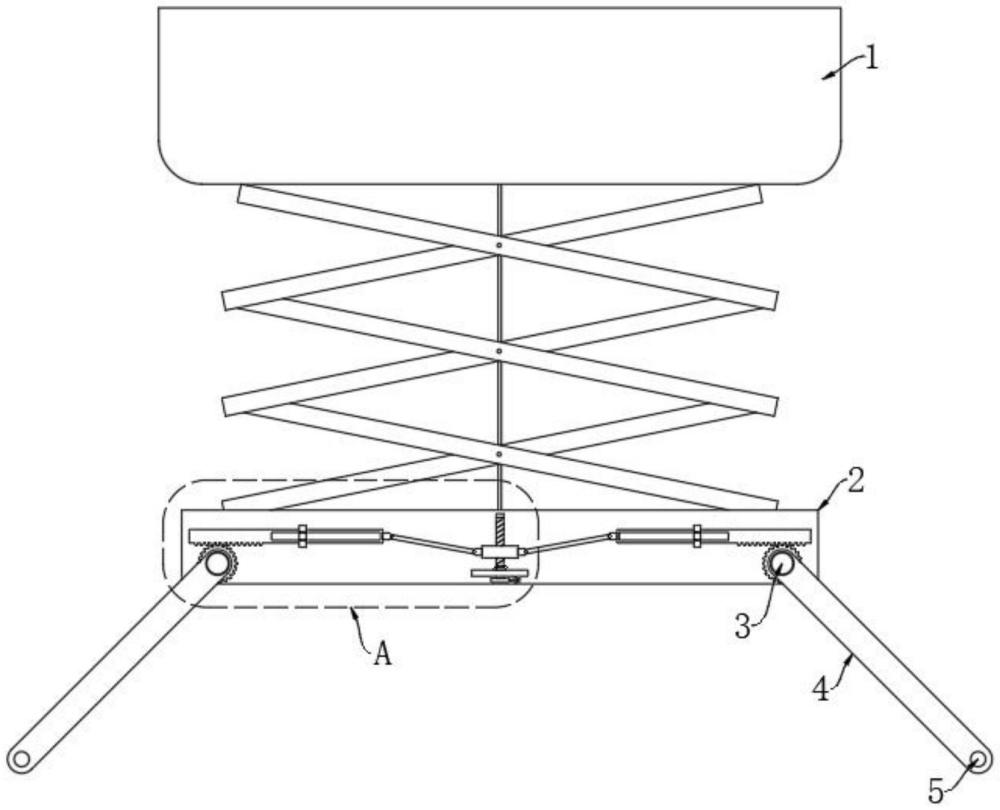

1.一種可調節型晾衣機，包括晾衣機安裝座(1)和移動板(2)，其特征在于，所述移動板(2)位于晾衣機安裝座(1)的下方，且內部兩端均轉動穿設有支撐桿(3)，所述支撐桿(3)的兩端均固定套設有連板(4)，同側兩個所述連板(4)的下端共同固定穿設有晾衣桿(5)，所述支撐桿(3)的桿壁固定套設有齒輪(6)，所述齒輪(6)嚙合設有齒條(7)，所述齒條(7)與移動板(2)的側壁之間設有滑動導向機構；

2.根據權利要求1所述的可調節型晾衣機，其特征在于，所述橫向距離調節機構包括固定板(8)，所述固定板(8)的內部轉動穿設有調節螺桿(9)，所述調節螺桿(9)的桿壁螺紋套設有滑板(10)，所述滑板(10)與移動板(2)接觸配合，所述滑板(10)和齒條(7)相靠近一端均固定設有連接塊(11)，相鄰兩個所述連接塊(11)之間轉動設有連桿(12)，所述調節螺桿(9)的底部固定設有轉動塊(13)。

3.根據權利要求1所述的可調節型晾衣機，其特征在于，所述滑動導向機構包括導向塊(14)，所述齒條(7)的內部開設有導向孔(15)，所述導向塊(14)滑動設于所述導向孔(15)內，并與移動板(2)的外壁固定連接。

4.根據權利要求1所述的可調節型晾衣機，其特征在于，所述移動板(2)的外壁下端固定設有安裝板(16)，所述安裝板(16)的內部螺紋穿設有限位螺桿(17)，所述限位螺桿(17)的端部與轉動塊(13)相抵設置。

5.根據權利要求3所述的可調節型晾衣機，其特征在于，所述導向塊(14)為t形塊。

6.根據權利要求2所述的可調節型晾衣機，其特征在于，所述連桿(12)的兩端均通過軸銷與連接塊(11)轉動連接。

技術總結
本技術公開了一種可調節型晾衣機，涉及晾衣機技術領域，包括晾衣機安裝座和移動板，移動板位于晾衣機安裝座的下方，且內部兩端均轉動穿設有支撐桿，支撐桿的兩端均固定套設有連板，同側兩個連板的下端共同固定穿設有晾衣桿，支撐桿的桿壁固定套設有齒輪，齒輪嚙合設有齒條，齒條與移動板的側壁之間設有滑動導向機構，兩個齒條相靠近一側共同設有用于驅動兩個晾衣桿擺動的橫向距離調節機構。本技術提供的移動板、支撐桿、連板、晾衣桿、齒條、齒輪和橫向距離調節機構，能夠?qū)蓚€晾衣桿之間的距離進行調整，可適用于較大寬度范圍的衣物的晾曬，提高了晾衣機的使用效果。

技術研發人員：劉智靈,陳輝華,劉偉賢
受保護的技術使用者：廣東晾的智能科技有限公司
技術研發日：20240709
技術公布日：2025/4/28
