本技術屬于坯布側邊壓緊,特別涉及一種滌綸坯布滾動式側邊壓緊裝置。
背景技術:
1、坯布是指供印染加工用的本色棉布。工業上的坯布一般是指布料,或者是層壓的坯布,上膠的坯布等,坯布側邊壓緊的作用是保證紡織品邊緣的平整度,提高紡織品的品質。
2、現有公開號為cn212531678u的中國專利公開了一種坯布傳輸側邊滾動式壓緊裝置,包括電機部件、電源、第一電線、第一電動機、第一傳動軸、第一滾輪、第二電線、第二電機、第一液壓油泵、第一液壓支桿、側滑塊、側滑軌、輪子、第二液壓油泵、第二液壓支桿、第二傳動軸、第二滾輪、移動部件、坯布運輸臺面以及液壓部件,所述電機部件下端面設置有液壓部件,所述液壓部件下端面安裝有移動部件,所述液壓部件右端面設置有坯布運輸臺面。
3、但是上述專利無法根據不同寬度的坯布進行調節壓緊,為此,提出一種滌綸坯布滾動式側邊壓緊裝置。
技術實現思路
1、本實用新型的目的在于克服現有技術中無法根據不同寬度的坯布進行調節壓緊的問題,提供一種通過調節機構控制下壓機構側移,調整兩組下壓機構的間距,便于針對不同寬度的坯布進行壓緊的滌綸坯布滾動式側邊壓緊裝置。
2、為了實現上述目的,本實用新型提供一種滌綸坯布滾動式側邊壓緊裝置,包括蓋板和立桿,所述立桿對稱設于蓋板下,所述蓋板頂部設有移動機構,所述移動機構下設有連接板,所述連接板移動設于蓋板下,所述蓋板下連接設有調節機構,所述調節機構下對稱連接設有下壓機構。
3、優選的,所述調節機構包括調節倉、固定塊、連接桿、雙向絲杠、驅動電機和絲杠螺母,所述調節倉設于連接板下,所述固定塊設于調節倉內壁側面上,所述驅動電機設于調節倉內壁側面上,所述雙向絲杠一端旋轉設于固定塊內,所述雙向絲杠另一端固定連接于驅動電機,所述絲杠螺母對稱套接于雙向絲杠上,所述連接桿設于絲杠螺母下且連接于下壓機構。
4、優選的,所述下壓機構包括框架、總桿、壓輪、分桿和升降液壓機,所述框架設于連接桿下,所述框架為倒u型結構,所述升降液壓機設于框架下,所述總桿設于升降液壓機下,所述分桿均勻分布設于總桿下,所述壓輪連接于分桿下。
5、優選的,所述框架內壁側面上對稱設有滑軌,所述滑軌上滑動套接設有滑塊,所述滑塊側面上連接設有銜接板,所述銜接板設于升降液壓機和總桿之間。
6、優選的,所述連接板下對稱設有移動套板,所述立桿頂部對稱貫穿設有側桿,所述移動套板移動套接于側桿上。
7、優選的,所述連接板下設有側板,所述側板側面固定連接于移動套板。
8、優選的,所述分桿和總桿之間設有圓盤狀連接塊結構。
9、本實用新型的有益效果是:
10、本實用新型通過調節機構控制下壓機構側移,調整兩組下壓機構的間距,便于針對不同寬度的坯布進行壓緊,解決了背景技術中提出的無法根據不同寬度的坯布進行調節壓緊的問題,并且設置多組壓輪,相較于單組壓輪,壓緊效果更好。

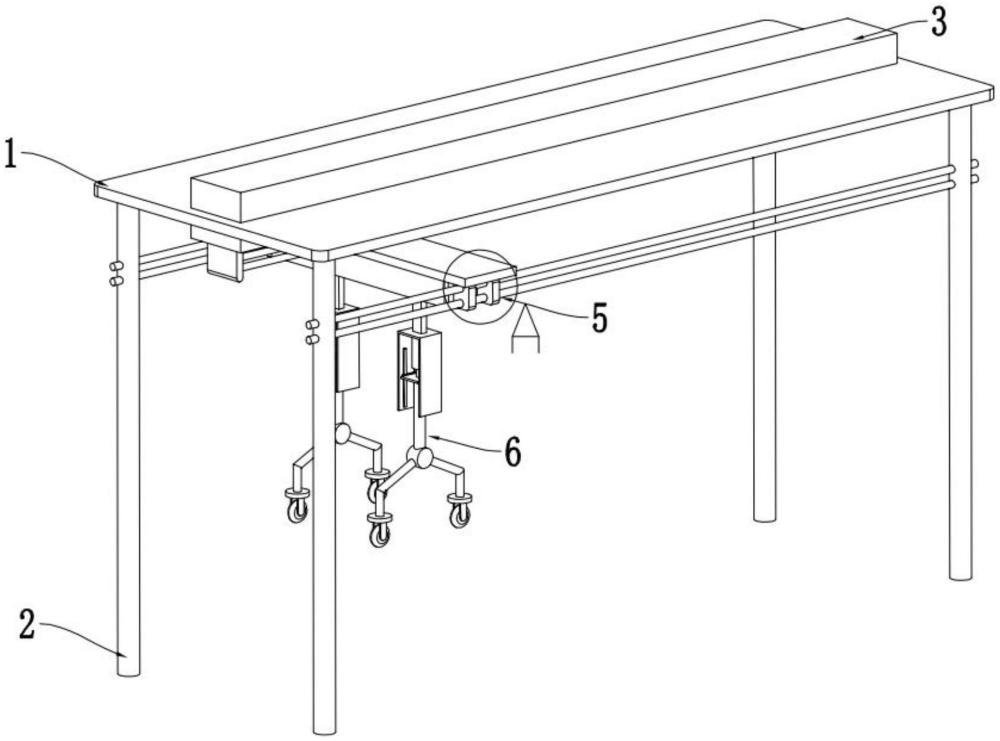

1.一種滌綸坯布滾動式側邊壓緊裝置,包括蓋板(1)和立桿(2),所述立桿(2)對稱設于蓋板(1)下,所述蓋板(1)頂部設有移動機構(3),所述移動機構(3)下設有連接板(4),所述連接板(4)移動設于蓋板(1)下,其特征在于,所述蓋板(1)下連接設有調節機構(5),所述調節機構(5)下對稱連接設有下壓機構(6);
2.根據權利要求1所述的滌綸坯布滾動式側邊壓緊裝置,其特征在于,所述下壓機構(6)包括框架(13)、總桿(14)、壓輪(15)、分桿(16)和升降液壓機(17),所述框架(13)設于連接桿(9)下,所述框架(13)為倒u型結構,所述升降液壓機(17)設于框架(13)下,所述總桿(14)設于升降液壓機(17)下,所述分桿(16)均勻分布設于總桿(14)下,所述壓輪(15)連接于分桿(16)下。
3.根據權利要求2所述的滌綸坯布滾動式側邊壓緊裝置,其特征在于,所述框架(13)內壁側面上對稱設有滑軌(18),所述滑軌(18)上滑動套接設有滑塊(19),所述滑塊(19)側面上連接設有銜接板(20),所述銜接板(20)設于升降液壓機(17)和總桿(14)之間。
4.根據權利要求1所述的滌綸坯布滾動式側邊壓緊裝置,其特征在于,所述連接板(4)下對稱設有移動套板(21),所述立桿(2)頂部對稱貫穿設有側桿(22),所述移動套板(21)移動套接于側桿(22)上。
5.根據權利要求4所述的滌綸坯布滾動式側邊壓緊裝置,其特征在于,所述連接板(4)下設有側板(23),所述側板(23)側面固定連接于移動套板(21)。
6.根據權利要求2所述的滌綸坯布滾動式側邊壓緊裝置,其特征在于,所述分桿(16)和總桿(14)之間設有圓盤狀連接塊結構。
