本技術涉及紡織，特別涉及一種高密色遮光面料生產用定型裝置。

背景技術：

1、面料五花八門，日新月異，但是從總體上來講，優質、高檔的面料，大都具有穿著舒適、吸汗透氣、觸覺柔美等幾個方面的特點，中國實用新型專利，授權公告號“cn218951727u”，公開了一種面料生產用定型裝置，所述電加熱器底端電連接有加熱板，所述箱體右側頂端外壁固定連接有風機，所述風機輸出端固定連接氣管，所述氣管一端固定連接有出風槽，所述箱體內部右側固定連接有限制架，所述限制架內部轉動連接有收集輥。通過啟動電加熱器控制加熱板加熱，便于將從加熱板中部通過的面料進行加熱處理，且通過啟動風機將外接的空氣導入箱體內部，風機將冷空氣沿著氣管和出風槽吹向面料表面進行冷卻，便于通過冷熱的交換使面料定型

2、上述技術方案通過啟動電加熱器控制加熱板加熱，便于將從加熱板中部通過的面料進行加熱處理，且通過啟動風機將外接的空氣導入箱體內部，風機將冷空氣沿著氣管和出風槽吹向面料表面進行冷卻，便于通過冷熱的交換使面料定型的效果，但是上述技術方案仍然存在一定缺陷，如，上述設備啟動風機將外接的空氣導入箱體內部，風機將冷空氣沿著氣管和出風槽吹向面料表面進行冷卻，但是風機在長時間使用時需要對其進行維護和維修時，需要工作人員借助專用工具將其拆卸，這樣增加了工作人員的工作量的同時降低了工作人員的工作效率。

技術實現思路

1、本實用新型的目的在于至少解決現有技術中存在的技術問題之一，提供一種高密色遮光面料生產用定型裝置，能夠解決設備啟動風機將外接的空氣導入箱體內部，風機將冷空氣沿著氣管和出風槽吹向面料表面進行冷卻，但是風機在長時間使用時需要對其進行維護和維修時，需要工作人員借助專用工具將其拆卸，這樣增加了工作人員的工作量的同時降低了工作人員的工作效率的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種高密色遮光面料生產用定型裝置，包括定型箱，所述定型箱上設置有限位裝置；

3、限位裝置包括固定框架、散熱箱和兩個固定架，兩個固定架分別固定連接在固定框架的兩側，固定框架固定連接在定型箱的上表面，固定框架的上表面開設有散熱箱槽，散熱箱的外壁與散熱箱槽的內部滑動連接，兩個固定架的外壁均滑動連接有拉桿；

4、其中，固定框架的兩側外壁均開設有第二限位塊槽，散熱箱的下端內部開設有第一限位塊槽，第一限位塊槽的內部滑動連接有兩個限位塊，第一限位塊槽的內部設置有兩個第二復位彈簧，兩個拉桿的外壁均套接有第一復位彈簧。

5、優選的，兩個所述固定架均呈“l”型，散熱箱靠近定型箱的一端滑動延伸至定型箱的內部；

6、其中，兩個限位塊靠近的第二限位塊槽的一端均滑動延伸至散熱箱的外部且分別與對應的第二限位塊槽的內部滑動連接。

7、優選的，兩個所述拉桿靠近限位塊的一端均滑動延伸至固定架內部且分別與對應的限位塊的一端外壁接觸，兩個第二復位彈簧的兩端分別與對應的限位塊的一端外壁固定連接；

8、其中，兩個第一復位彈簧的兩端分別與對應的固定架的外壁和拉桿的外壁固定連接。

9、優選的，所述定型箱的一端外壁開設有收集輥槽；

10、其中，收集輥槽的內部轉動連接有收集輥，散熱箱的內部固定連接有風機。

11、優選的，所述定型箱的內部安裝有五個傳輸輥；

12、其中，散熱箱的內部固定連接有吸附板。

13、優選的，所述定型箱的內部固定連接有加熱器；

14、其中，定型箱的上下兩側內壁均固定連接有擋板。

15、與現有技術相比，本實用新型的有益效果是：

16、1、該高密色遮光面料生產用定型裝置，通過限位裝置中推動拉桿相反移動帶動帶動第一復位彈簧收縮的同時帶動限位塊相反移動，接著限位塊相反移動帶動第二復位彈簧收縮的同時使其另一端與第二限位塊槽的內部脫離接觸，進而就可以將散熱箱從固定框架上取下，這樣便于拆卸散熱箱，避免了工作人員需要借助專用工具將其拆裝，有效的提高了工作人員的工作效率。

技術特征：

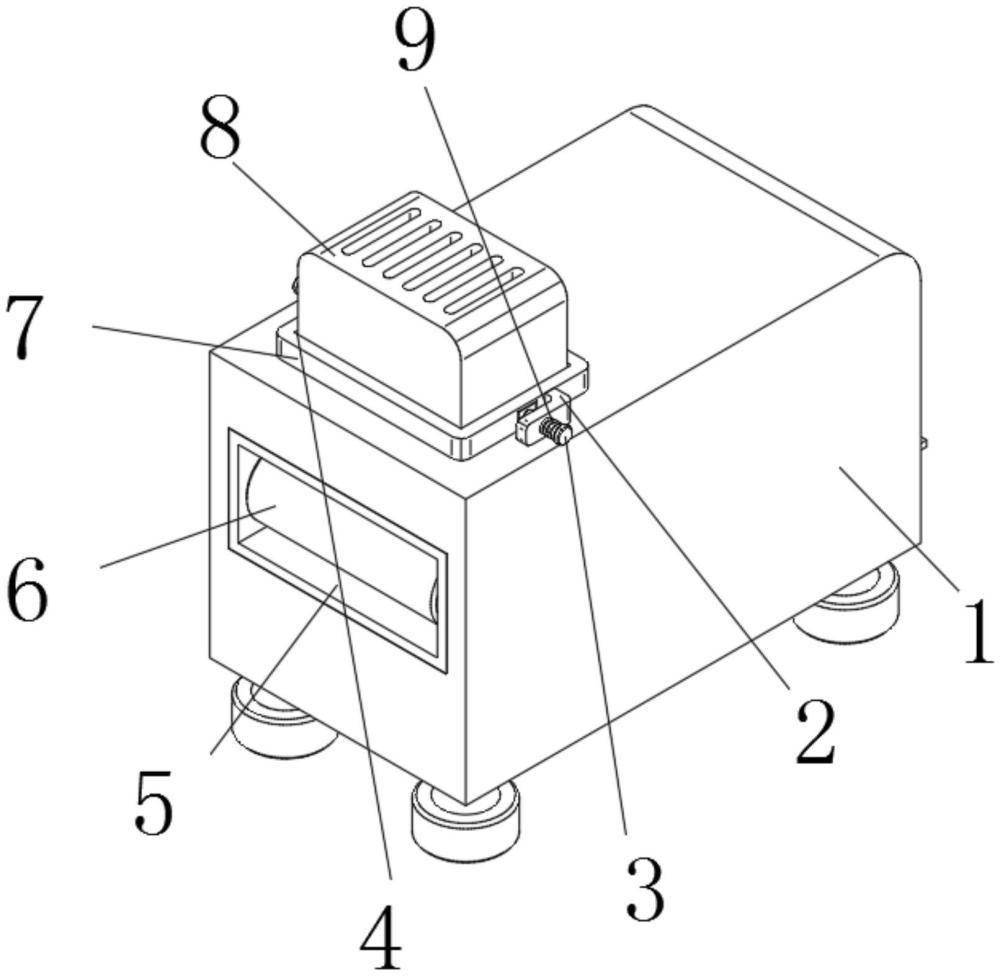

1.一種高密色遮光面料生產用定型裝置，包括定型箱（1），其特征在于：所述定型箱（1）上設置有限位裝置；

2.根據權利要求1所述的一種高密色遮光面料生產用定型裝置，其特征在于：兩個所述固定架（2）均呈“l”型，散熱箱（8）靠近定型箱（1）的一端滑動延伸至定型箱（1）的內部；

3.根據權利要求1所述的一種高密色遮光面料生產用定型裝置，其特征在于：兩個所述拉桿（3）靠近限位塊（10）的一端均滑動延伸至固定架（2）內部且分別與對應的限位塊（10）的一端外壁接觸，兩個第二復位彈簧（14）的兩端分別與對應的限位塊（10）的一端外壁固定連接；

4.根據權利要求1所述的一種高密色遮光面料生產用定型裝置，其特征在于：所述定型箱（1）的一端外壁開設有收集輥槽（5）；

5.根據權利要求1所述的一種高密色遮光面料生產用定型裝置，其特征在于：所述定型箱（1）的內部安裝有五個傳輸輥（17）；

6.根據權利要求1所述的一種高密色遮光面料生產用定型裝置，其特征在于：所述定型箱（1）的內部固定連接有加熱器（18）；

技術總結
本技術公開了一種高密色遮光面料生產用定型裝置，涉及紡織技術領域。一種高密色遮光面料生產用定型裝置，包括定型箱，定型箱上設置有限位裝置，限位裝置包括固定框架、散熱箱和兩個固定架，兩個固定架分別固定連接在固定框架的兩側，固定框架固定連接在定型箱的上表面，固定框架的上表面開設有散熱箱槽，通過限位裝置中推動拉桿相反移動帶動帶動第一復位彈簧收縮的同時帶動限位塊相反移動，接著限位塊相反移動帶動第二復位彈簧收縮的同時使其另一端與第二限位塊槽的內部脫離接觸，進而就可以將散熱箱從固定框架上取下，這樣便于拆卸散熱箱，避免了工作人員需要借助專用工具將其拆裝，有效的提高了工作人員的工作效率。

技術研發人員：朱利江,朱慧慧,王利娟
受保護的技術使用者：杭州迪亞特紡織有限公司
技術研發日：20240706
技術公布日：2025/4/28
