本技術涉及無紡布，具體是一種無紡布自動檢測裝置。

背景技術：

1、無紡布又稱不織布、針刺棉等，是由定向的或隨機的纖維而構成。因具有布的外觀和某些性能而稱其為布。無紡布具有防潮、透氣、柔韌、質輕、不助燃、容易分解、無毒無刺激性、色彩豐富、價格低廉、可循環再用等特點。生產出來的無紡布在收卷之前需要進行檢測，以便于確認是否合格。

2、現有公告號為cn214668679u的中國專利，其提供了一種用于無紡布智能檢測裝置，其設置有檢測室、烘干室和預熱室和用于導向的第一導向輥和第二導向輥，其通過將無紡布依次繞覆預熱室和烘干室內的導向輥后進入檢測室，如此通過在預熱室和烘干室對無紡布進行預熱和烘干從而有利于后續的檢測、標記和保存。

3、但是上述專利仍存在一些缺陷：導向輥時設置于預熱室、烘干室和檢測室內部，在進行檢測前需要從機架一側的放卷輥開始牽拉無紡布首端并依次繞覆過預熱室、烘干室和檢測室的導向輥后固定在收卷輥上，不方便進行無紡布的穿引，進而不方便相鄰兩匹無紡布的更換，降低了無紡布的更換速率，進而降低了無紡布的整體檢測效率。

技術實現思路

1、為了解決背景技術中提到的至少一個技術問題，本實用新型的目的在于提供一種無紡布自動檢測裝置，能夠方便無紡布的穿引工作，提高了無紡布更換速率，進而提高了整體檢測效率。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種無紡布自動檢測裝置，包括機架，依次設置在機架上的檢測室、烘干室和預熱室，所述烘干室、預熱室和檢測室均轉動連接有導向輥；所述機架底部對稱安裝有兩個轉軸，所述轉軸兩端以及所述導向輥兩側均安裝有鏈輪，其中，轉軸上的鏈輪與轉軸固定連接，導向輥兩側的鏈輪與導向輥轉動連接；所述機架同側的鏈輪上共同套設有一根鏈條，所述鏈條上安裝有用于夾持無紡布的夾具，所述機架底端還安裝有驅動轉軸轉動的驅動機構。

4、優選的，所述夾具包括固接于鏈條其中一個外鏈板側面的安裝板，所述安裝板側面固接有下夾板，所述安裝板側面滑動連接有上夾板，所述上夾板上轉動連接有第一鎖緊螺栓，所述第一鎖緊螺栓與下夾板螺紋連接。

5、優選的，所述上夾板和下夾板的夾緊面呈階梯式。

6、優選的，所述上夾板和下夾板的夾緊面上均固接有防滑橡膠墊。

7、優選的，兩個所述夾具之間安裝有連接板。

8、優選的，所述連接板中部安裝有輔助夾緊件，所述輔助夾緊件包括與連接板滑動連接的輔助夾板，所述輔助夾板上轉動連接有第二鎖緊螺栓，所述第二鎖緊螺栓與連接板螺紋連接。

9、優選的，所述驅動機構包括驅動電機，所述驅動電機軸端和轉軸上均固接有帶輪，兩個所述帶輪外側套設有皮帶。

10、與現有技術相比，本實用新型的有益效果是：

11、整體上，通過在機架底部設置轉軸，并在轉軸兩端以及導向輥兩端安裝鏈輪，在機架同側的鏈輪上套設有一根鏈條，在兩根鏈條上均設置夾具，利用兩個夾具對無紡布首端兩角進行夾持，并通過驅動裝置控制轉軸轉動進而控制鏈條運轉，從而牽引無紡布依次穿過預熱室、烘干室和檢測室，能夠方便無紡布的穿引工作，提高了無紡布更換速率，進而提高了整體檢測效率。

技術特征：

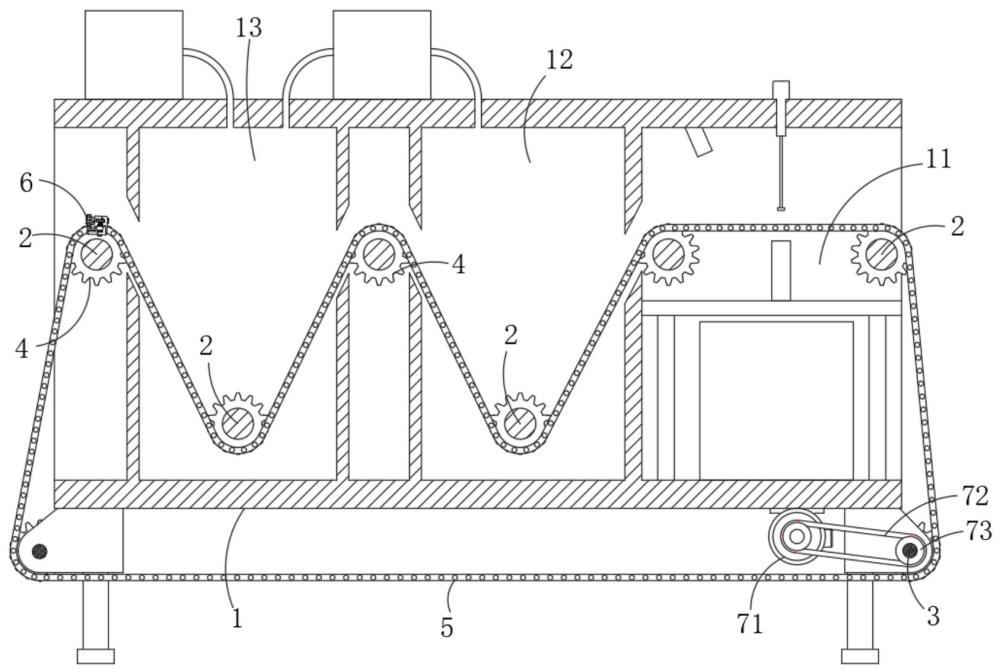

1.一種無紡布自動檢測裝置，包括機架(1)，依次設置在機架(1)上的檢測室(11)、烘干室(12)和預熱室(13)，所述烘干室(12)、預熱室(13)和檢測室(11)均轉動連接有導向輥(2)；其特征在于；所述機架(1)底部對稱安裝有兩個轉軸(3)；所述轉軸(3)兩端以及所述導向輥(2)兩側均安裝有鏈輪(4)，其中，轉軸(3)上的鏈輪(4)與轉軸(3)固定連接，導向輥(2)兩側的鏈輪(4)與導向輥(2)轉動連接；所述機架(1)同側的鏈輪(4)共同套設有一根鏈條(5)，所述鏈條(5)上安裝有用于夾持無紡布的夾具(6)，所述機架(1)底端還安裝有驅動轉軸(3)轉動的驅動機構(7)。

2.根據權利要求1所述的一種無紡布自動檢測裝置，其特征在于，所述夾具(6)包括固接于鏈條(5)其中一個外鏈板側面的安裝板(61)，所述安裝板(61)側面固接有下夾板(62)，所述安裝板(61)側面滑動連接有上夾板(63)，所述上夾板(63)上轉動連接有第一鎖緊螺栓(64)，所述第一鎖緊螺栓(64)與下夾板(62)螺紋連接。

3.根據權利要求2所述的一種無紡布自動檢測裝置，其特征在于，所述上夾板(63)和下夾板(62)的夾緊面呈階梯式。

4.根據權利要求3所述的一種無紡布自動檢測裝置，其特征在于，所述上夾板(63)和下夾板(62)的夾緊面上均固接有防滑橡膠墊。

5.根據權利要求1所述的一種無紡布自動檢測裝置，其特征在于，兩個所述夾具(6)之間安裝有連接板(8)。

6.根據權利要求5所述的一種無紡布自動檢測裝置，其特征在于，所述連接板(8)中部安裝有輔助夾緊件(9)，所述輔助夾緊件(9)包括與連接板(8)滑動連接的輔助夾板(91)，所述輔助夾板(91)上轉動連接有第二鎖緊螺栓(92)，所述第二鎖緊螺栓(92)與連接板(8)螺紋連接。

7.根據權利要求1所述的一種無紡布自動檢測裝置，其特征在于，所述驅動機構(7)包括驅動電機(71)，所述驅動電機(71)軸端和轉軸(3)上均固接有帶輪(72)，兩個所述帶輪(72)外側套設有皮帶(73)。

技術總結
本技術公開了一種無紡布自動檢測裝置，包括機架，依次設置在機架上的檢測室、烘干室和預熱室，所述烘干室、預熱室和檢測室均轉動連接有導向輥；所述機架底部對稱安裝有兩個轉軸，所述轉軸兩端以及所述導向輥兩側均安裝有鏈輪，其中，轉軸上的鏈輪與轉軸固定連接，導向輥兩側的鏈輪與導向輥轉動連接；所述機架同側的鏈輪上共同套設有一根鏈條，所述鏈條上安裝有用于夾持無紡布的夾具，所述機架底端還安裝有驅動轉軸轉動的驅動機構。本申請能夠方便無紡布的穿引工作，提高了無紡布更換速率，進而提高了整體檢測效率。

技術研發人員：方蘿成,鄭斌,邵哲明,吳峰,王盛
受保護的技術使用者：杭州潔諾實業有限公司
技術研發日：20240506
技術公布日：2025/4/28
