本技術涉及工業縫紉機，尤其是便于檢修的工業縫紉機。

背景技術：

1、經檢索，中國專利cn221000098u公開了一種便于檢修的工業縫紉機，包括操作臺，所述操作臺的外壁固定連接有支撐臺，所述支撐臺的內部安裝有縫紉機組件，所述縫紉機組件包括通過軸承轉動連接于支撐臺內壁的轉桿，所述轉桿的底端固定連接有傳動齒輪，所述傳動齒輪的一側嚙合連接有驅動齒輪，該實用新型提供的一種便于檢修的工業縫紉機，該工業縫紉機在需要對縫紉機進行檢修工作時，啟動電機轉動輸出軸帶動驅動齒輪嚙合傳動齒輪帶動轉桿旋轉，使得轉桿帶動縫紉機外殼遠離操作臺，然后拆卸螺栓將蓋板通過插塊滑動取出沒在對縫紉機外殼的內部進行維修，這樣的設計使得縫紉機外殼能夠遠離操作臺，便于工作人員對其進行檢修工作，方便操作。

2、在實現本發明過程中，發明人發現現有技術中至少存在如下問題：

3、工業縫紉機根據驅動方式以及自動化程度，可大致分為手動或半自動縫紉機和全自動縫紉機，手動或半自動縫紉機往往帶有腳踏板，用于控制縫紉機的啟動、停止和速度，而全自動縫紉機采用電動或電腦控制，能夠自動完成縫紉過程中的各項操作，無需人工干預，因此，全自動縫紉機通常不帶有腳踏板，據此，上述專利僅適用于全自動縫紉機，針對手動或半自動縫紉機則無法適用，腳踏板的設置使得縫紉機不便實現轉動，而現行帶有腳踏板的縫紉機通常固定安裝于工作臺上，在維護時，拆卸繁瑣，同時，受到工作臺的阻礙，同樣存在維修不便的問題。

4、因此，上述技術問題需要解決。

技術實現思路

1、為了克服現有技術的不足，本實用新型提出便于檢修的工業縫紉機，解決了現行帶有腳踏板的縫紉機通常固定安裝于工作臺上，在維護時，拆卸繁瑣，同時，受到工作臺的阻礙，同樣存在維修不便的問題。

2、為了解決上述的技術問題，本實用新型提出的基本技術方案為：

3、便于檢修的工業縫紉機，包括工作臺和裝配于工作臺內的縫紉機模組，

4、所述縫紉機模組包括機架、縫紉機主體部分、傳動部分、腳踏板和操作盒，所述機架的頂部覆蓋安裝有支撐板，所述縫紉機主體部分和傳動部分分別固定安裝于支撐板的頂部和底部，所述腳踏板裝配于機架的底部，所述操作盒固定安裝于機架正面一邊側的頂部，所述機架底部的四個拐角處均安裝有腳輪。

5、優選的，所述工作臺臺面的中部開設有供縫紉機主體部分機座活動嵌裝的u型槽，所述工作臺臺面右側的后部固定架設有線架，所述u型槽一邊側的后部鉸接有翻板。其中，縫紉機主體部分主要由機頭、機身和機座構成，機座作為底部支撐，為機身的架設提供了結構支撐，而機頭裝配于機身上，作為優選，為了確保縫紉機主體部分機座的頂面與工作臺臺面相齊平，u型槽與縫紉機主體部分的機座卡裝適配，同時，支撐板的頂面與工作臺臺面的底部相貼合。

6、優選的，所述翻板遠離其鉸接端的一側設置有提手，所述u型槽的邊側開設有供提手容置的限位槽。其中，翻板的設置，主要用于對縫紉機模組于工作臺內的裝配進行限位，以避免操作人員在進行腳踏板的操作時引發縫紉機模組位置的變動，同時，翻板的設置，開合靈活便捷，有助于縫紉機模組的便拆操作，而提手的設計，一方面，有助于翻板的開合動作，另一方面，在翻板在閉合時，提手配合限位槽，可形成限位結構，進一步加強翻板對縫紉機模組于工作臺內的限位效果。

7、優選的，還包括兩個分別裝配于機架后部左、右兩側的拉手組件。

8、優選的，所述拉手組件包括握把，所述握把的兩端均延伸設置有桿件，兩個所述桿件均貫穿于機架的一邊側并通過螺母與機架鎖緊連接。其中，拉手組件主要用于輔助縫紉機模組的移動，如外拉、推動的動作，進一步的，通過于握把的兩端分別延伸出兩個桿件，并配合螺母，使得握把貫穿裝配于機架的邊側，同時，有效的提升了機架的整體結構強度。

9、本實用新型的有益效果是：

10、本實用新型的技術方案，通過將縫紉機與工作臺分離設置，并將縫紉機的各部件集中于機架上，以構建成模塊化的縫紉機模組，同時，配合可移動的機架，可實現縫紉機模組與工作臺之間的便捷拆裝，從而提升了檢修的便捷性，使用更加靈活。

技術特征：

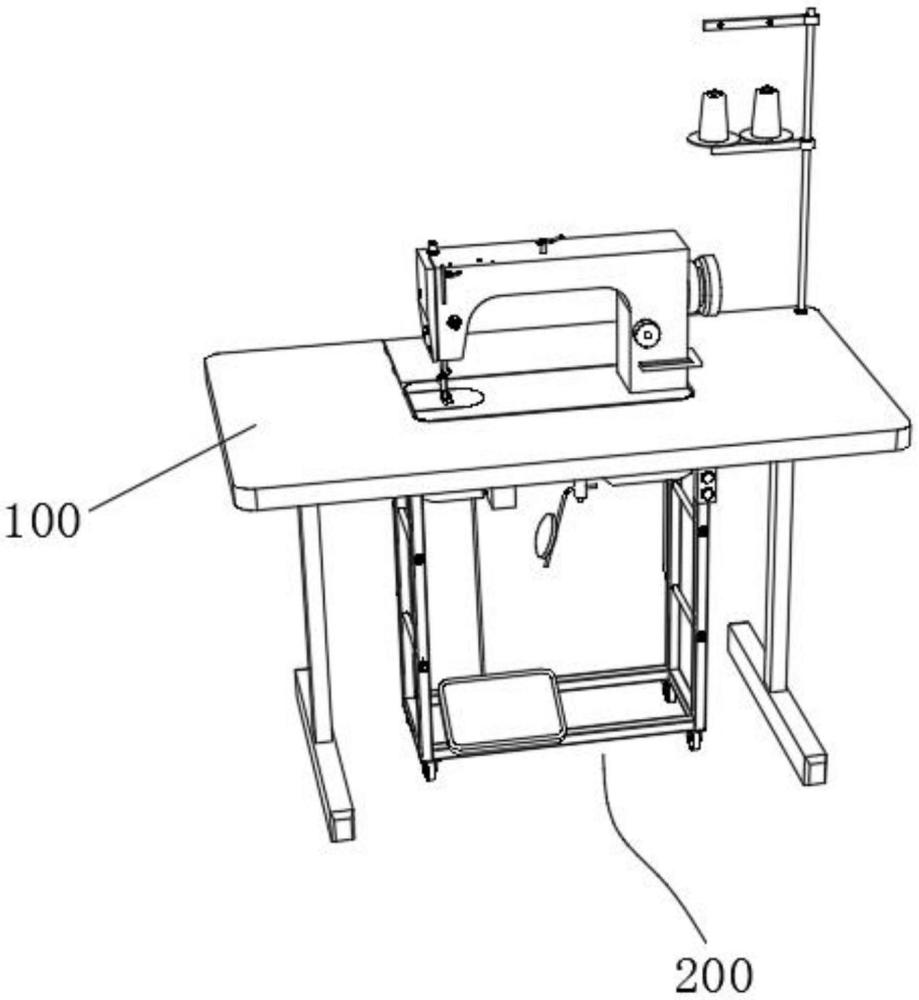

1.便于檢修的工業縫紉機，其特征在于：包括工作臺(100)和裝配于工作臺(100)內的縫紉機模組(200)；

2.根據權利要求1所述的便于檢修的工業縫紉機，其特征在于：所述工作臺(100)臺面的中部開設有供縫紉機主體部分(220)機座活動嵌裝的u型槽(110)，所述工作臺(100)臺面右側的后部固定架設有線架(120)，所述u型槽(110)一邊側的后部鉸接有翻板(130)。

3.根據權利要求2所述的便于檢修的工業縫紉機，其特征在于：所述翻板(130)遠離其鉸接端的一側設置有提手(140)，所述u型槽(110)的邊側開設有供提手(140)容置的限位槽(1310)。

4.根據權利要求1所述的便于檢修的工業縫紉機，其特征在于：還包括兩個分別裝配于機架(210)后部左、右兩側兩側的拉手組件(280)。

5.根據權利要求4所述的便于檢修的工業縫紉機，其特征在于：所述拉手組件(280)包括握把(2810)，所述握把(2810)的兩端均延伸設置有桿件(2820)，兩個所述桿件(2820)均貫穿于機架(210)的一邊側并通過螺母(2830)與機架(210)鎖緊連接。

技術總結
本技術公開了便于檢修的工業縫紉機，包括工作臺和裝配于工作臺內的縫紉機模組，所述縫紉機模組包括機架、縫紉機主體部分、傳動部分、腳踏板和操作盒，所述機架的頂部覆蓋安裝有支撐板，所述縫紉機主體部分和傳動部分分別固定安裝于支撐板的頂部和底部，所述腳踏板裝配于機架的底部，所述操作盒固定安裝于機架正面一邊側的頂部，所述機架底部的四個拐角處均安裝有腳輪，本技術涉及工業縫紉機技術領域。該便于檢修的工業縫紉機，通過將縫紉機與工作臺分離設置，并將縫紉機的各部件集中于機架上，以構建成模塊化的縫紉機模組，同時，配合可移動的機架，可實現縫紉機模組與工作臺之間的便捷拆裝，從而提升了檢修的便捷性，使用更加靈活。

技術研發人員：趙前碧
受保護的技術使用者：瑞安市匡鴻鞋業有限公司
技術研發日：20240729
技術公布日：2025/4/28
