本申請涉及電器，特別是涉及一種衣物處理筒及衣物處理設備。

背景技術：

1、干衣機的筒組件的功能為放置需烘干衣物，筒組件在轉動過程中通過筒內提升筋帶動衣物翻滾，熱空氣穿過筒組件的同時帶走衣物上的水分，以實現對衣物的烘干。而筒組件一般通過滾輪支撐筒體，電機通過皮帶傳動，以帶動筒體轉動。

2、相關技術中，筒組件由筒身、筒前蓋以及筒后蓋等多個零件組成，滾輪支撐在筒前蓋和筒后蓋上，存在筒組件的制造效率低，制造成本高的問題。

技術實現思路

1、有鑒于此，本申請實施例期望提供一種衣物處理筒及衣物處理設備，能夠改善制造效率低，制造成本高的問題。

2、為達到上述目的，本申請實施例的第一方面提供了一種衣物處理筒，所述衣物處理筒包括筒身和收縮段，所述收縮段位于所述筒身沿軸向的至少一端，且沿所述衣物處理筒的徑向向內收縮；

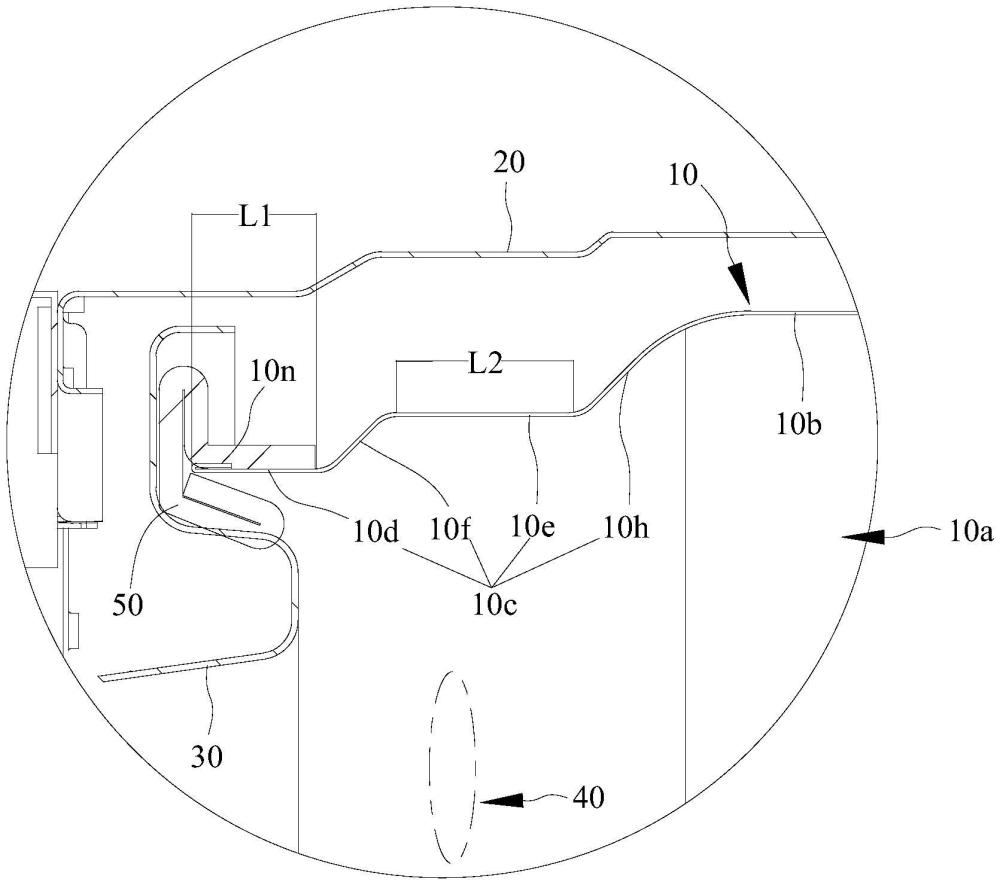

3、其中，所述收縮段包括第一連接段和第二連接段，所述第一連接段位于所述第二連接段遠離所述筒身的一端，且所述第一連接段的外徑小于所述第二連接段的外徑。

4、一些實施例中，所述筒身的外徑與所述第二連接段的外徑的差值為7mm-15mm。

5、一些實施例中，所述第二連接段的外徑與所述第一連接段的外徑的差值為5mm-10mm。

6、一些實施例中，所述第一連接段沿所述筒身的軸向的尺寸為5mm-15mm。

7、一些實施例中，所述第二連接段沿所述筒身的軸向的尺寸大于或者等于5mm。

8、一些實施例中，所述收縮段還包括第一過渡段，所述第一過渡段的兩端分別與所述第一連接段以及所述第二連接段光滑連接。

9、一些實施例中，所述收縮段還包括第二過渡段，所述第二過渡段的兩端分別與所述筒身以及所述第二連接段光滑連接。

10、一些實施例中，所述第一連接段遠離所述第二連接段的一端向外折疊以形成翻邊，所述翻邊與所述第一連接段貼合。

11、一些實施例中，所述筒身沿軸向的兩端均設置有所述收縮段。

12、本申請實施例的第二方面提供了一種衣物處理設備，包括：

13、箱體；

14、上述所述的衣物處理筒，所述衣物處理筒可轉動地設于所述箱體內。

15、一些實施例中，所述衣物處理設備還包括驅動組件，所述驅動組件的至少部分與所述第二連接段接觸，用于驅動所述衣物處理筒轉動。

16、一些實施例中，所述衣物處理設備還包括密封圈，所述密封圈貼設于所述第一連接段。

17、本申請實施例提供的衣物處理筒，包括筒身和收縮段。一方面，通過將衣物處理筒設置為一體式結構，有利于減少零部件，提高了制造效率，降低了制造成本。另一方面，通過將收縮段設置包括第一連接段和第二連接段，第一連接段位于第二連接段遠離筒身的一端，且第一連接段的外徑小于第二連接段的外徑，也就是說，衣物處理筒在筒端部采用兩段臺階式收縮，如此，衣物處理筒可以通過第一連接段滿足與其它零部件連接的需求，還可以包括相對于筒身沿徑向向內的收縮尺寸較小的第二連接段，進一步地降低成型難度的同時，在一定程度上有利于保障第二連接段的平整度，如此，可以通過第二連接段與驅動組件的滾輪支撐以及驅動配合，降低衣物處理筒在轉動過程中的阻力以及噪音。也就是說，本申請實施例提供的衣物處理筒提高了制造效率，降低了制造成本以及成型難度，還可以降低衣物處理筒在轉動過程中的阻力以及噪音。

技術特征：

1.一種衣物處理筒，其特征在于，所述衣物處理筒為一體式結構，包括筒身和收縮段，所述收縮段位于所述筒身沿軸向的至少一端，且沿所述衣物處理筒的徑向向內收縮；

2.根據權利要求1所述的衣物處理筒，其特征在于，所述筒身的外徑與所述第二連接段的外徑的差值為7mm-15mm。

3.根據權利要求1所述的衣物處理筒，其特征在于，所述第二連接段的外徑與所述第一連接段的外徑的差值為5mm-10mm。

4.根據權利要求1所述的衣物處理筒，其特征在于，所述第一連接段沿所述筒身的軸向的尺寸為5mm-15mm。

5.根據權利要求1所述的衣物處理筒，其特征在于，所述第二連接段沿所述筒身的軸向的尺寸大于或者等于5mm。

6.根據權利要求1所述的衣物處理筒，其特征在于，所述收縮段還包括第一過渡段，所述第一過渡段的兩端分別與所述第一連接段以及所述第二連接段光滑連接。

7.根據權利要求1所述的衣物處理筒，其特征在于，所述收縮段還包括第二過渡段，所述第二過渡段的兩端分別與所述筒身以及所述第二連接段光滑連接。

8.根據權利要求1所述的衣物處理筒，其特征在于，所述第一連接段遠離所述第二連接段的一端向外折疊以形成翻邊，所述翻邊與所述第一連接段貼合。

9.根據權利要求1所述的衣物處理筒，其特征在于，所述筒身沿軸向的兩端均設置有所述收縮段。

10.一種衣物處理設備，其特征在于，包括：

11.根據權利要求10所述的衣物處理設備，其特征在于，所述衣物處理設備還包括驅動組件，所述驅動組件的至少部分與所述第二連接段接觸，用于驅動所述衣物處理筒轉動。

12.根據權利要求10所述的衣物處理設備，其特征在于，所述衣物處理設備還包括密封圈，所述密封圈貼設于所述第一連接段。

技術總結
本申請實施例提供了一種衣物處理筒及衣物處理設備。該衣物處理筒為一體式結構。衣物處理筒包括筒身和收縮段。收縮段位于筒身沿軸向的至少一端，且沿衣物處理筒的徑向向內收縮。其中，收縮段包括第一連接段和第二連接段，第一連接段位于第二連接段遠離筒身的一端，且第一連接段的外徑小于第二連接段的外徑。本申請實施例的衣物處理筒，提高了制造效率，降低了制造成本以及成型難度，還可以降低衣物處理筒在轉動過程中的阻力以及噪音。

技術研發人員：黃升野
受保護的技術使用者：合肥美的洗衣機有限公司
技術研發日：20240628
技術公布日：2025/4/28
