本技術涉及紡織裝置,具體為紡織布濕潤裝置。
背景技術:
1、紡織布即是紡織面料,按織造方法分,有緯編針織面料和經編針織面料兩類,緯編針織面料常以低彈滌綸絲或異型滌綸絲、錦綸絲、棉紗、毛紗等為原料,紡織布在加工的過程中,需要使其濕潤,故此需要紡織布濕潤裝置。
2、根據檢索發現,專利號為cn218969552u的中國專利公開了紡織布濕潤裝置,在對紡織布進行濕潤時,先對其進行除塵,將紡織布上附著的灰塵和毛絮進行去除,除塵完畢后再進行濕潤,以確保紡織布后續加工的高效率高質量地進行,但使用凸輪擊打紡織布,使得紡織布僅接觸到凸輪的部位會因震蕩,而揚起灰塵和毛絮,輔助吸塵機進行吸塵,作用范圍有限,并且,除塵順序為凸輪擊打后,經傳輸帶移動至除塵機底部時進行除塵,除塵機與凸輪擊打部位存在距離,當紡織布移動至除塵機底部時,一部分灰塵和毛絮已重新下落至紡織布上,除塵質量有待進一步提高。
技術實現思路
1、基于此,本實用新型的目的是提供紡織布濕潤裝置,以解決現有的紡織布濕潤裝置除塵時的質量有待進一步提高的技術問題。
2、為實現上述目的,本實用新型提供如下技術方案:紡織布濕潤裝置,包括裝置主體,所述裝置主體上設置有u型架,所述u型架上設置有除塵機構,所述除塵機構包括收集箱和固定箱,所述收集箱的頂部設置有吸塵機,所述固定箱的內壁開設有凹槽,所述凹槽的內部設置有第一彈簧,所述第一彈簧的頂部設置有移動板,所述移動板的底部設置有第二彈簧,所述第二彈簧的外側設置有伸縮桿,所述伸縮桿的底部設置有套筒,所述套筒的內部設置有連接桿,所述連接桿的底部設置有擊打球,所述固定箱的一側設置有噴淋機構,所述噴淋機構包括儲液箱,所述儲液箱通過電動水泵連通有霧化噴頭。
3、通過采用上述技術方案,當移動板上下移動時,移動板的下移,間接推動擊打球下移,擠壓紡織布,并在移動板上移時,在第二彈簧和伸縮桿的協助下,從紡織布處彈開。
4、進一步的,所述固定箱靠近儲液箱的一側設置有第二電機,所述第二電機的輸出端設置有轉軸,所述轉軸上設置有凸輪。
5、通過采用上述技術方案,當凸輪在第二電機和轉軸的作用下轉動時,其最長端接觸移動板,推動移動板向下移動,并順利擠壓第一彈簧,使第一彈簧在壓力作用下收縮蓄力。
6、進一步的,所述第一彈簧設置有兩組,兩組所述第一彈簧呈對稱設置,每組所述第一彈簧設置有多個,且多個所述第一彈簧呈均勻等距分布。
7、通過采用上述技術方案,第一彈簧的設置,使得凸輪在第二電機和轉軸的作用下,其最長端遠離移動板時,在第一彈簧彈性回復力的作用下,將移動板上推復位。
8、進一步的,所述u型架的一側設置有收卷輥,所述收卷輥的一端設置有第一電機,所述u型架遠離收卷輥的一側設置有放卷輥。
9、通過采用上述技術方案,第一電機在電源作用下啟動時,可帶動收卷輥轉動,進而拉動紡織布,使得放卷輥被動轉動,輔助紡織布的移動過程。
10、進一步的,所述伸縮桿與移動板固定連接,所述第二彈簧與移動板固定連接,所述移動板上開設有通風口。
11、通過采用上述技術方案,伸縮桿的設置,使得第二彈簧受擠壓收縮時,對第二彈簧的外側進行限制,使得第二彈簧的收縮過程更加平穩。
12、進一步的,所述連接桿與擊打球固定連接,所述連接桿與套筒固定連接,所述第二彈簧與套筒固定連接。
13、通過采用上述技術方案,當移動板的下移,間接推動擊打球下移,擠壓紡織布,并在移動板上移時,在第二彈簧和伸縮桿的協助下,從紡織布處彈開,完成對紡織布的擊打。
14、進一步的,所述霧化噴頭設置有兩組,兩組所述霧化噴頭呈對稱設置,每組所述霧化噴頭設置有多個,且多個所述霧化噴頭呈均勻等距分布。
15、通過采用上述技術方案,霧化噴頭可在電動水泵的協助下,將儲液箱中的水霧化成細小噴霧狀,以便對紡織布均勻濕潤。
16、綜上所述,本實用新型主要具有以下有益效果:
17、1、本實用新型通過設置吸塵機、移動板和擊打球,當移動板上下移動時,移動板的下移,間接推動擊打球下移,擠壓紡織布,并在移動板上移時,在第二彈簧和伸縮桿的協助下,從紡織布處彈開,多處擊打球同時擊打,保證對紡織布的擊打作用遍及紡織布,紡織布上的灰塵和毛絮在擊打球的作用下暫時脫離紡織布,擊打的同時吸塵機啟動,直接將脫離紡織布的灰塵和毛絮吸除,保證除塵質量;
18、2、本實用新型通過設置凸輪和第一彈簧,當凸輪最長端接觸移動板時,推動移動板向下移動,并順利擠壓第一彈簧,使第一彈簧在壓力作用下收縮蓄力,當凸輪的最長端遠離移動板時,在第一彈簧彈性回復力的作用下,將移動板復位,以便在移動板往復移動時,擊打球重復擊打作業。

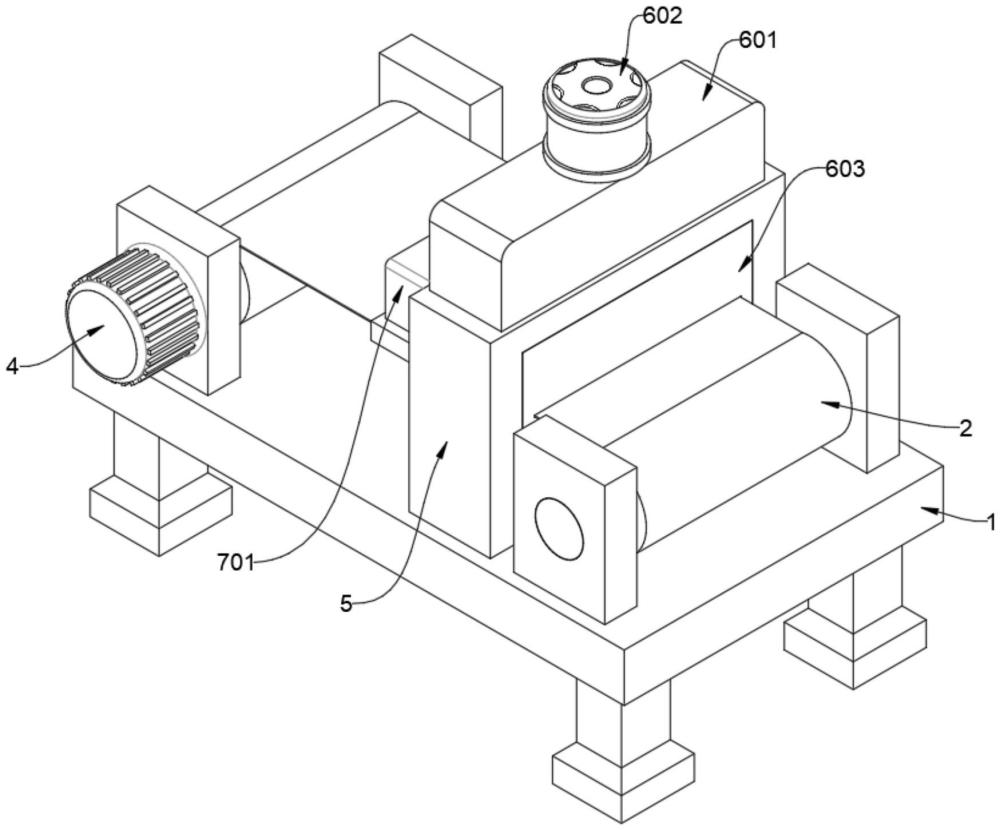

1.紡織布濕潤裝置,包括裝置主體(1),其特征在于:所述裝置主體(1)上設置有u型架(5),所述u型架(5)上設置有除塵機構(6),所述除塵機構(6)包括收集箱(601)和固定箱(603),所述收集箱(601)的頂部設置有吸塵機(602),所述固定箱(603)的內壁開設有凹槽(604),所述凹槽(604)的內部設置有第一彈簧(605),所述第一彈簧(605)的頂部設置有移動板(609),所述移動板(609)的底部設置有第二彈簧(611),所述第二彈簧(611)的外側設置有伸縮桿(610),所述伸縮桿(610)的底部設置有套筒(612),所述套筒(612)的內部設置有連接桿(613),所述連接桿(613)的底部設置有擊打球(614),所述固定箱(603)的一側設置有噴淋機構(7),所述噴淋機構(7)包括儲液箱(701),所述儲液箱(701)通過電動水泵(703)連通有霧化噴頭(702)。
2.根據權利要求1所述的紡織布濕潤裝置,其特征在于:所述固定箱(603)靠近儲液箱(701)的一側設置有第二電機(606),所述第二電機(606)的輸出端設置有轉軸(607),所述轉軸(607)上設置有凸輪(608)。
3.根據權利要求1所述的紡織布濕潤裝置,其特征在于:所述第一彈簧(605)設置有兩組,兩組所述第一彈簧(605)呈對稱設置,每組所述第一彈簧(605)設置有多個,且多個所述第一彈簧(605)呈均勻等距分布。
4.根據權利要求1所述的紡織布濕潤裝置,其特征在于:所述u型架(5)的一側設置有收卷輥(3),所述收卷輥(3)的一端設置有第一電機(4),所述u型架(5)遠離收卷輥(3)的一側設置有放卷輥(2)。
5.根據權利要求1所述的紡織布濕潤裝置,其特征在于:所述伸縮桿(610)與移動板(609)固定連接,所述第二彈簧(611)與移動板(609)固定連接,所述移動板(609)上開設有通風口。
6.根據權利要求1所述的紡織布濕潤裝置,其特征在于:所述連接桿(613)與擊打球(614)固定連接,所述連接桿(613)與套筒(612)固定連接,所述第二彈簧(611)與套筒(612)固定連接。
7.根據權利要求1所述的紡織布濕潤裝置,其特征在于:所述霧化噴頭(702)設置有兩組,兩組所述霧化噴頭(702)呈對稱設置,每組所述霧化噴頭(702)設置有多個,且多個所述霧化噴頭(702)呈均勻等距分布。
