本發明涉及熨燙機，尤其涉及一種熨燙機。

背景技術：

1、市面上絕大部分的熨燙機/掛燙機僅有蒸汽發生功能，熨燙機/掛燙機的廠商們對該產品的研發方向也基本都是圍繞著如何提高發熱效率或產品安全性保障上，故，現在市面上的熨燙機/掛燙機產品在熨燙時需兩手操作、且容易燙手等問題。

2、為了能夠更便捷的操作熨燙機/掛燙機，本領域技術人員開始在熨燙機附加吸附功能，如專利申請號為“cn202122860516.1”，名稱為“一種蒸汽刷”的中國專利，其專利內容公開了“當蒸汽刷熨燙衣物時，吹吸風裝置吸風，外界空氣由第一風口進入，使第一風口處形成負壓并將衣物吸附，無需用戶在熨燙時需要用手扯平前提下盡可能保持衣物平整，同時發熱體組件將來自水箱組件的水加熱成蒸汽從蒸汽出口噴出，實現蒸汽刷對衣物的熨燙功能，采用吸附與熨燙相結合的工作方式使用戶能夠用單手操作手持蒸汽刷進行衣物熨燙，操作簡單，使用方便”。

3、但是，這種采用軸流式風機的方案，因為風機的工作電壓和發熱體組件的工作電壓不在同一電壓段，故需要額外裝配主板為風機驅動，故成本相對較高。有鑒于此，如何在實現吸附功能的前提下，降低熨燙機的生產成本，成為本領域技術人員亟待解決的技術問題。

4、以上信息作為背景信息給出只是為了輔助理解本公開，并沒有確定或者承認任意上述內容是否可用作相對于本公開的現有技術。

技術實現思路

1、本發明的目的在于提供一種熨燙機，以解決或至少部分解決現有技術中所存在的技術問題。

2、為達此目的，本發明采用以下技術方案：

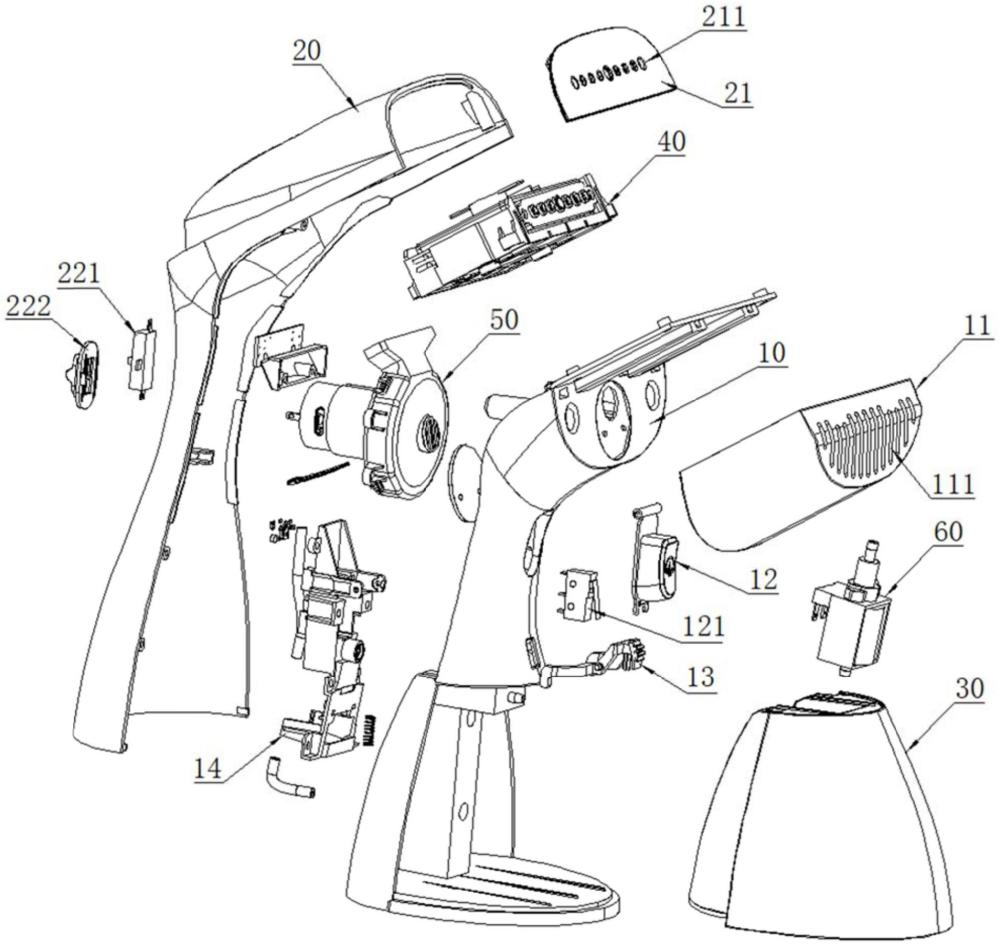

3、第一方面，本發明提供了一種熨燙機，包括由相隔離的發熱艙體和集塵盒組成的熨燙部；

4、所述發熱艙體中設置有發熱體組件，所述發熱體組件包括用于產生蒸汽的發熱主體，所述發熱主體上設有并聯的主熱管和副熱管，所述副熱管與風機串聯；所述發熱艙體的表面開設有若干噴氣口，所述發熱主體產生的蒸汽通過所述噴氣口噴出；

5、所述風機的風口與所述集塵盒內連通，所述集塵盒的表面開設有若干與所述集塵盒內連通的吸附孔，所述風機工作時能通過抽離所述集塵盒內的空氣，使所述集塵盒內產生負壓。

6、可選地，所述發熱體組件還包括發熱體上蓋和發熱體下蓋；

7、所述發熱體上蓋與所述發熱主體圍設形成上層艙體，所述發熱體下蓋與所述發熱主體圍設形成下層艙體；所述上層艙體和所述下層艙體為相獨立的兩個艙體；所述上層艙體和所述下層艙體通過連通開口相連通；

8、所述發熱體上蓋上開設有注水口，所述上層艙體對應所述注水口的位置形成有注水槽；所述上層艙體內通過設置若干第一導流板而形成上層流道，所述上層流道能將所述上層艙體內的蒸汽導向所述連通開口處；

9、所述發熱主體面向所述噴氣口的一側設置有蒸汽口；所述下層艙體內通過設置若干第二導流板而形成下層流道，所述下層流道能將所述下層艙體內的蒸汽導向所述蒸汽口。

10、可選地，所述注水槽槽底設置有多個錐形的凸起，用于將注入至所述注水槽的水炸開成若干小水珠；

11、所述上層流道設置為雙向流道，包括對稱設置在所述注水槽的相對兩側的第一流道和第二流道，所述上層艙體中的蒸汽能分別自所述第一流道或第二流道流向所述連通開口處；

12、所述下層流道設置為單向流道，水汽經所述單向流道流向通道出口，再由所述蒸汽口排出所述發熱體組件外部，并通過所述噴氣口噴出；

13、可選地，所述主熱管和所述副熱管均呈u型；

14、所述發熱主體的一端開設有用于安裝所述主熱管的第一安裝槽以及用于安裝所述副熱管的第二安裝槽，所述第一安裝槽和所述第二安裝槽均為u型槽；所述副熱管環繞設置于所述主熱管的外側，所述副熱管的兩端和所述主熱管的兩端均伸出所述發熱主體的一端。

15、可選地，所述熨燙機還包括儲水箱，所述儲水箱連通有水泵的進水端口，所述水泵的出水端口通過管道連接至所述注水口；

16、所述發熱體組件還包括用于控制所述發熱主體的工作溫度的溫控器，所述溫控器分別電連接所述主熱管和所述副熱管；所述上層艙體中還設有用于安裝所述溫控器的溫控槽。

17、可選地，所述風機為有刷風機；

18、所述溫控器包括第一溫控開關ksd1和第二溫控開關ksd2；

19、所述發熱體組件還包括保險絲，所述保險絲的第一端用于電連接供電電源的正極，所述保險絲的第二端分別電連接所述主熱管的第一端和所述副熱管的第一端，所述主熱管的第一端電連接第一溫控開關ksd1的第一端，第一溫控開關ksd1的第二端用于電連接供電電源的負極，所述副熱管的第二端電連接第二溫控開關ksd2的第一端；

20、第二溫控開關ksd2的第二端電連接所述風機的正接線端，所述風機的負接線端電連接二極管d1的正極，二極管d1的負極用于電連接供電電源的負極。

21、可選地，第二溫控開關ksd2的第二端還電連接有穩壓芯片u1的正輸入端，穩壓芯片u1的負輸入端電連接二極管d1的正極；

22、穩壓芯片u1的輸出端電連接有微控制單元u2的電源接口，微控制單元u2分別電連接有用于區分熨燙機的工作狀態的led燈，用于顯示熨燙機的工作狀態信息的屏幕、用于通過檢測空氣質量來檢測衣物清潔狀況的空氣質量傳感器以及用于消毒殺菌的紫外燈。

23、可選地，所述風機為有刷風機；

24、所述溫控器包括第一溫控開關ksd1和第二溫控開關ksd2；

25、所述發熱體組件還包括保險絲，所述保險絲的第一端用于電連接供電電源的正極，所述保險絲的第二端分別電連接所述主熱管的第一端和所述副熱管的第一端，所述主熱管的第一端電連接第一溫控開關ksd1的第一端，第一溫控開關ksd1的第二端用于電連接供電電源的負極，所述副熱管的第二端電連接第二溫控開關ksd2的第一端；

26、第二溫控開關ksd2的第二端分別電連接二極管d3的正極和二極管d5的負極，二極管d3的負極分別電連接所述風機的正接線端以及二極管d4的負極，二極管d5的正極分別電連接所述風機的負接線端以及二極管d6的正極，二極管d6的負極分別電連接二極管d4的正極以及第一溫控開關ksd1的第二端。

27、可選地，所述風機為無刷風機；

28、所述溫控器包括第一溫控開關ksd1和第二溫控開關ksd2；

29、所述發熱體組件還包括保險絲，所述保險絲的第一端用于電連接供電電源的正極，所述保險絲的第二端分別電連接所述主熱管的第一端和所述副熱管的第一端，所述主熱管的第一端電連接第一溫控開關ksd1的第一端，第一溫控開關ksd1的第二端用于電連接供電電源的負極；

30、所述副熱管的第二端電連接第二溫控開關ksd2的第一端，第二溫控開關ksd2的第二端電連接穩壓芯片u3，

31、第二溫控開關ksd1的第二端還電連接有穩壓芯片u3的正輸入端，穩壓芯片u3的負輸入端電連接二極管d1的正極；穩壓芯片u3的輸出端電連接有無刷電機驅動芯片cn3的電源接口，無刷電機驅動芯片cn3的三相輸出端分別電連接所述風機上對應的三相接線端。

32、第二方面，本發明還提供了一種熨燙機，包括由相隔離的發熱艙體和集塵盒組成的熨燙部；

33、所述發熱艙體中設置有發熱體組件，所述發熱體組件包括用于產生蒸汽的發熱主體，所述發熱主體上設有發熱管，所述發熱管并聯有分壓電阻，分壓電阻與風機串聯；所述發熱艙體的表面開設有若干噴氣口，所述發熱主體產生的蒸汽通過所述噴氣口噴出；

34、所述風機的風口與所述集塵盒內連通，所述集塵盒的表面開設有若干與所述集塵盒內連通的吸附孔，所述風機工作時能通過抽離所述集塵盒內的空氣，使所述集塵盒內產生負壓。

35、與現有技術相比，本發明具有以下有益效果：

36、本發明采用雙熱管的形式，且兩根熱管同時工作，一根主熱管發熱用以制造蒸汽，另一根副熱管用以輔助加熱及分壓，副熱管后面可以接低壓負載，故無需安裝額外的驅動板以為風機供電，不僅提高了加熱效率，還極大地降低了成本；另外，本發明通過風機的吸附功能，實現了采用吸附與熨燙相結合，使用戶僅用單手操作手持即可進行衣物熨燙，十分方便。

37、本發明具有其它的特性和優點，這些特性和優點從并入本文中的附圖和隨后的具體實施方式中將是顯而易見的，或者將在并入本文中的附圖和隨后的具體實施方式中進行詳細陳述，這些附圖和具體實施方式共同用于解釋本發明的特定原理。
