本技術涉及裁剪裝置，具體為一種防酸堿工作服生產的裁剪裝置。

背景技術：

1、服裝裁剪是制衣的重要步驟之一，服裝裁剪的質量影響制衣成品的質量，許多工作服需要防酸堿功能，而在對此工作服進行裁剪時，需要精確地對其裁剪，以減小工作服成品的間隙，從而提高對工作人員的保護效果，但是仍然存在一些問題。

2、比如公告號為cn214509694u的專利文件公開了：“一種適用不同尺寸衣服定位裁剪的固定裝置，屬于固定裝置技術領域。一種適用不同尺寸衣服定位裁剪的固定裝置，包括：框體機構、固定裝置、鎖定機構，所述固定裝置、鎖定機構安裝在框體機構上，固定裝置使用時，啟動電機，使轉軸轉動，使兩上齒條、下齒條相向運動，使兩端限制桿向安裝塊一側移動，使兩側滑桿向安裝塊移動，此時與轉軸嚙合的鎖定桿壓縮第三彈簧移動，直至擠壓三角塊，使三角塊卡設在三角槽中，此時電機關閉，且固定桿移動至裁剪平臺頂端相對內側，此時將待裁剪衣服鋪設在裁剪平臺上，向上拉動手拉環將待裁剪衣服待固定邊角固定在固定板與活動板之間”，兩端限制桿向安裝塊一側移動，使兩側滑桿向安裝塊移動，此時與轉軸嚙合的鎖定桿壓縮第三彈簧移動，直至擠壓三角塊，使三角塊卡設在三角槽中，此時電機關閉，且固定桿移動至裁剪平臺頂端相對內側，適用不同尺寸衣服，而且方便快捷，使衣服的各個部分均得到固定。

3、但上述裝置的框體結構在鋪有衣服并固定后，依舊需要手動使用裁剪刀對衣服進行裁剪，而工作人員對衣服裁剪時，由于手部難以保證穩定，導致衣服裁剪的誤差較大，造成衣服制作質量較差的后果，因此需要精確裁剪衣服的新型裁剪裝置來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種防酸堿工作服生產的裁剪裝置，以解決上述背景技術中提出工作人員對衣服裁剪時，由于手部難以保證穩定，導致衣服裁剪的誤差較大的問題。

2、為實現上述目的，本實用新型提供如下技術方案，公開了一種防酸堿工作服生產的裁剪裝置，包括：底座，所述底座的頂部固定連接有工作臺，所述底座的背部固定連接有連接臂，所述連接臂的頂端固定連接有裁剪刀，所述工作臺的四周均滑動連接有銜接塊，所述銜接塊的左右兩側均轉動連接有轉動桿，所述轉動桿的前端固定連接有滾輪，且滾輪的表面搭接于工作臺的內壁，所述銜接塊的頂部固定連接有連接塊，所述連接塊頂部的內壁螺紋連接有第一螺桿，所述第一螺桿的頂端固定連接有旋鈕，所述第一螺桿的底端固定連接有固定墊，前后兩側連接塊的中部固定連接有伸縮桿。

3、作為本實用新型的一種優選技術方案，所述工作臺的右側固定連接有銜接管，所述銜接管的前端固定連接有固定殼。

4、作為本實用新型的一種優選技術方案，所述固定殼的內壁固定連接有伺服電機，所述伺服電機的輸出端安裝有驅動桿，且驅動桿的表面轉動連接于銜接管與固定殼的內壁。

5、作為本實用新型的一種優選技術方案，所述驅動桿的表面纏繞連接有第一拉扯帶，且第一拉扯帶的表面滑動連接于銜接管的內壁。

6、作為本實用新型的一種優選技術方案，所述驅動桿的尾端固定連接有銜接桿，所述銜接桿的尾端固定連接有連接桿，且連接桿的前后兩端均轉動連接于銜接管的內壁。

7、作為本實用新型的一種優選技術方案，所述連接桿的表面纏繞連接有第二拉扯帶，且第二拉扯帶的表面滑動連接于銜接管的內壁。

8、作為本實用新型的一種優選技術方案，所述第一拉扯帶與第二拉扯帶的前端均固定連接有鉤環，所述鉤環的底部搭接有掛桿。

9、作為本實用新型的一種優選技術方案，所述掛桿的尾端固定連接有第二螺桿，且第二螺桿的表面螺紋連接于連接塊的內壁。

10、與現有技術相比，本實用新型的有益效果如下：

11、1、本實用新型通過固定墊與滾輪的搭配使用，固定墊可將衣服的兩側拉緊固定住，并保證布料的裁切線處于裁剪刀的切割線上，使衣服平鋪在工作臺上，且衣服可通過推動連接塊移動并裁剪，從而使裁剪刀對衣服裁剪時保持穩定，相對于手動裁剪，提高了對衣服裁剪的穩定性，繼而減少了衣服裁剪的誤差。

12、2、本實用新型通過第一拉扯帶與第二拉扯帶的搭配使用，拉扯帶可帶動連接塊前后移動，以便于對布料進行裁剪時，工作人員注重于對布料的觀察，并隨時對布料調整，從而提高布料的裁剪質量。

技術特征：

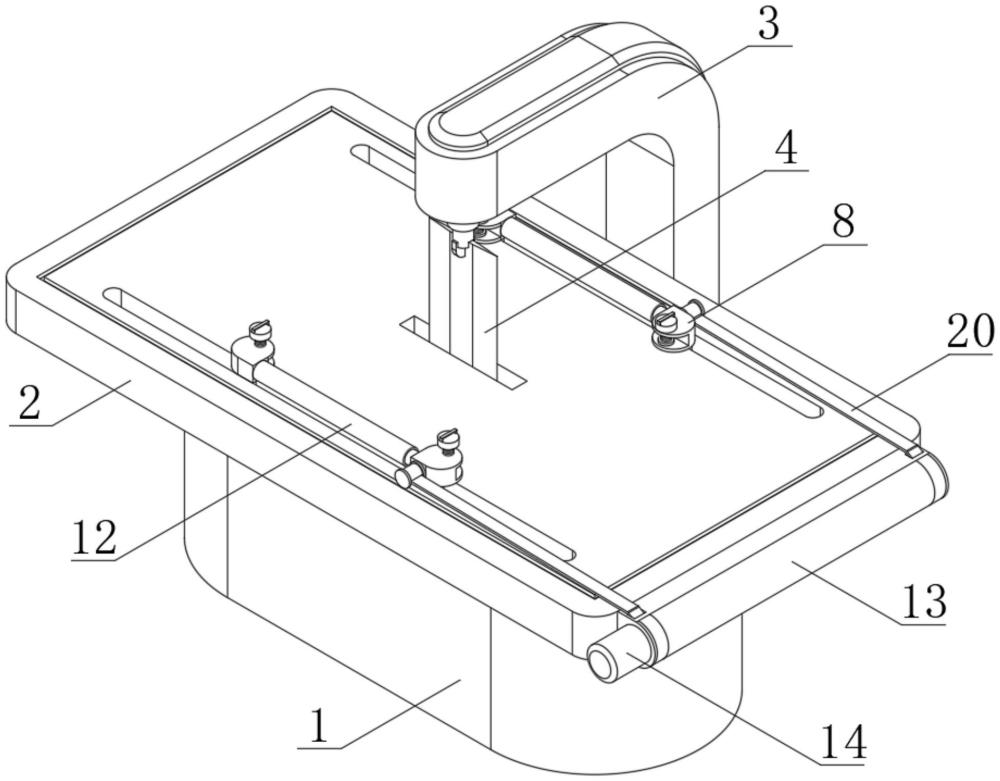

1.一種防酸堿工作服生產的裁剪裝置，包括：底座(1)，其特征在于：所述底座(1)的頂部固定連接有工作臺(2)，所述底座(1)的背部固定連接有連接臂(3)，所述連接臂(3)的頂端固定連接有裁剪刀(4)，所述工作臺(2)的四周均滑動連接有銜接塊(5)，所述銜接塊(5)的左右兩側均轉動連接有轉動桿(6)，所述轉動桿(6)的前端固定連接有滾輪(7)，且滾輪(7)的表面搭接于工作臺(2)的內壁，所述銜接塊(5)的頂部固定連接有連接塊(8)，所述連接塊(8)頂部的內壁螺紋連接有第一螺桿(9)，所述第一螺桿(9)的頂端固定連接有旋鈕(10)，所述第一螺桿(9)的底端固定連接有固定墊(11)，前后兩側連接塊(8)的中部固定連接有伸縮桿(12)。

2.根據權利要求1所述的一種防酸堿工作服生產的裁剪裝置，其特征在于：所述工作臺(2)的右側固定連接有銜接管(13)，所述銜接管(13)的前端固定連接有固定殼(14)。

3.根據權利要求2所述的一種防酸堿工作服生產的裁剪裝置，其特征在于：所述固定殼(14)的內壁固定連接有伺服電機(15)，所述伺服電機(15)的輸出端安裝有驅動桿(16)，且驅動桿(16)的表面轉動連接于銜接管(13)與固定殼(14)的內壁。

4.根據權利要求3所述的一種防酸堿工作服生產的裁剪裝置，其特征在于：所述驅動桿(16)的表面纏繞連接有第一拉扯帶(17)，且第一拉扯帶(17)的表面滑動連接于銜接管(13)的內壁。

5.根據權利要求4所述的一種防酸堿工作服生產的裁剪裝置，其特征在于：所述驅動桿(16)的尾端固定連接有銜接桿(18)，所述銜接桿(18)的尾端固定連接有連接桿(19)，且連接桿(19)的前后兩端均轉動連接于銜接管(13)的內壁。

6.根據權利要求5所述的一種防酸堿工作服生產的裁剪裝置，其特征在于：所述連接桿(19)的表面纏繞連接有第二拉扯帶(20)，且第二拉扯帶(20)的表面滑動連接于銜接管(13)的內壁。

7.根據權利要求4所述的一種防酸堿工作服生產的裁剪裝置，其特征在于：所述第一拉扯帶(17)與第二拉扯帶(20)的前端均固定連接有鉤環(21)，所述鉤環(21)的底部搭接有掛桿(22)。

8.根據權利要求7所述的一種防酸堿工作服生產的裁剪裝置，其特征在于：所述掛桿(22)的尾端固定連接有第二螺桿(23)，且第二螺桿(23)的表面螺紋連接于連接塊(8)的內壁。

技術總結
本技術涉及裁剪裝置技術領域，公開了一種防酸堿工作服生產的裁剪裝置，包括：底座，所述銜接塊的左右兩側均轉動連接有轉動桿，所述轉動桿的前端固定連接有滾輪，且滾輪的表面搭接于工作臺的內壁，所述銜接塊的頂部固定連接有連接塊，所述連接塊頂部的內壁螺紋連接有第一螺桿，所述第一螺桿的頂端固定連接有旋鈕，所述第一螺桿的底端固定連接有固定墊，前后兩側連接塊的中部固定連接有伸縮桿。本技術通過固定墊可將衣服的兩側拉緊固定住，并保證布料的裁切線處于裁剪刀的切割線上，使衣服平鋪在工作臺上，從而使裁剪刀對衣服裁剪時保持穩定，相對于手動裁剪，提高了對衣服裁剪的穩定性，繼而減少了衣服裁剪的誤差。

技術研發人員：陳思燚,林夫全,楊洪群
受保護的技術使用者：成都市金甲領揚勞保制品有限公司
技術研發日：20240702
技術公布日：2025/4/28
