本發明涉及煙葉烘烤及煙葉收儲，具體提供一種應用于煙葉收儲的移動式高壓微霧回潮機。

背景技術：

1、移動式高壓微霧回潮機是一種煙葉回潮設備，本設備用于密集烤房烘烤煙葉制程的煙葉回潮工藝階段。煙葉在密集烤房內烘烤結束之后，煙葉達到黃片黃筋的狀態，此時，葉片剛完成在高溫循環風環境下的連續烘烤過程，含水量較低，約3～5％，葉片整體呈干燥狀態，煙葉葉片易碎，主脈易折斷，不宜立即出烤，此時如果對煙葉進行搬動，會造成煙葉的破碎，會影響煙葉品相甚至會使煙葉失去使用價值，給煙農的經濟造成較大損失。所以需要在烘烤完畢之后進行適當?shù)幕爻薄５爻碧幚硇枰獓栏袷芸兀夯爻辈粔驎е聼熑~易碎，回潮過度會使煙葉含水量過高，導致儲藏過程中發熱、霉變，影響煙葉品質。

2、控制煙葉回潮的操作可以使煙葉吸濕回潮到適宜的程度，其工作機理是使用煙葉回潮機向空氣中均勻噴射常溫水蒸汽，增加煙葉周邊環境的濕度來實現的。

3、回潮機也用在煙葉收購站的分級區和倉儲區的煙葉保存。煙葉在煙站內放置和存儲期間，會因為煙葉內含水分的自然蒸發，造成煙葉變脆易碎，同時也損失重量造成煙站虧庫，因此，也同樣需要使用回潮機，讓煙葉維持合適的含水量。

4、常見的回潮機使用超聲波方式產生水蒸汽，這種水蒸汽發生方式簡單方便，但存在成霧微粒大(一般在1～10um左右)，且擴散效果不夠好，水滴容易在噴口附近凝固落下形成積水，造成煙葉回潮不均勻，有的區域回潮不夠，有的區域回潮過度，甚至還會造成煙葉霉變、腐壞的后果。

技術實現思路

1、本發明是針對上述現有技術的不足，提供一種實用性強的應用于煙葉收儲的移動式高壓微霧回潮機。

2、本發明解決其技術問題所采用的技術方案是：

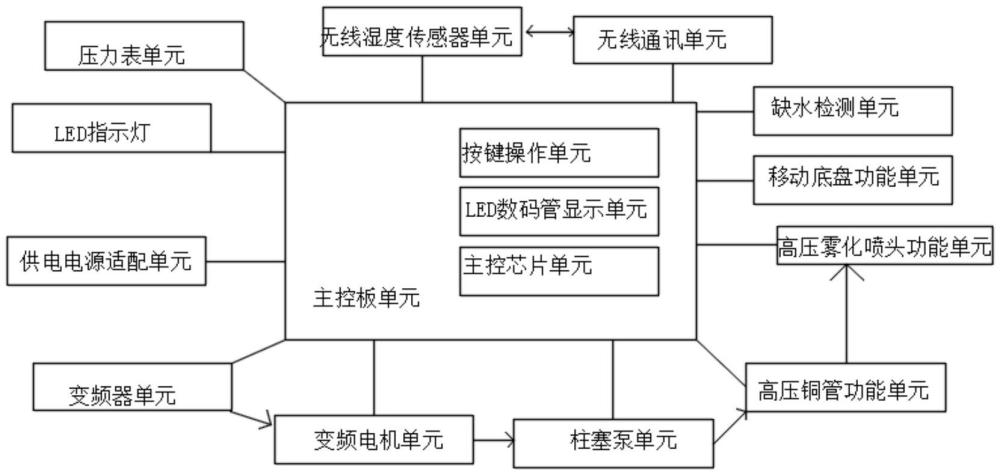

3、一種應用于煙葉收儲的移動式高壓微霧回潮機，包括移動底盤功能單元，所述移動底盤功能單元進行回潮機的移動和轉場工作，且連接主控板單元，所述主控板單元連接有變頻器單元、變頻電機單元、柱塞泵單元、高壓銅管功能單元、高壓霧化噴頭功能單元、移動底盤功能單元、缺水檢測單元、無線通訊單元、無線濕度傳感器單元、壓力表單元、led指示燈和供電電源適配單元；

4、所述變頻器單元與變頻電機電連接，發送控制指令至變頻器單元控制變頻電機的運轉，進而帶動柱塞泵的運轉；

5、所述主控板單元與壓力表電連接，讀取水的壓力值，根據水的壓力值調整變頻器單元的輸出，進而讓水的壓力值保持為一個穩定值，以保證高壓霧化噴頭良好出霧。

6、進一步的，所述主控板單元包括按鍵操作單元、led數碼管顯示單元和主控芯片單元，所述按鍵操作單元和led數碼管顯示單元分別與按鍵和led數碼管驅動芯片電連接，按鍵和led數碼管驅動芯片與主控芯片單元電連接；

7、所述主控芯片單元采用stm32g030c8t6型號的32位arm單片機芯片。

8、進一步的，所述缺水檢測單元與主控芯片單元電連接，所述缺水檢測單元，用于檢測水位，當水箱內水用完，主控板單元向變頻單元發送停止運轉命令。

9、進一步的，所述led指示燈與所述主控芯片單元電連接，所述led指示燈顯示主控芯片的運行狀態。

10、進一步的，所述主控芯片單元具備復位電路，能夠保證上電后產生一個復位信號，使主控芯片可靠復位后開始正常的工作；主控芯片功能單元還具備isp編程單元，實現在板編程。

11、進一步的，所述主板控制單元通過485通訊單元與變頻器單元電連接，485通訊單元使用隔離式通訊，能夠讓主控芯片與變頻單元之間電氣隔離。

12、進一步的，所述無線通訊單元采用型號為sx1268的lora專用通訊收發芯片，所述無線通訊單元包括sx1268lora專用通訊收發芯片及收發切換開關芯片pe4259，所述無線濕度傳感器單元通過lora通訊與無線通訊單元建立無線連接，交互數據信息的濕度信息。

13、進一步的，所述無線濕度傳感器單元使用lora通訊,包括sx1268lora專用通訊收發芯片及收發切換開關芯片pe4259；所述無線濕度傳感器單元使用各自不同的通訊信道與無線通訊單元建立通訊。

14、進一步的，所述供電電源適配單元與所述主控板單元電連接，用于將外部電源供電轉換為適配直流電源，為各功能單元供電。

15、進一步的，所述led數碼管顯示單元采用6位3.5”8段式數碼管，能夠同時顯示6個數字或字母。

16、本發明的一種應用于煙葉收儲的移動式高壓微霧回潮機和現有技術相比，具有以下突出的有益效果：

17、本發明使用變頻器電源帶動高壓柱塞泵對過濾后的軟水進行加壓，將常壓下的水加壓至5-7mpa，加壓后的水經耐高壓銅管功能單元由高壓霧化噴頭功能單元噴出霧化，產生可小至0.1微米的微霧顆粒，微霧顆粒在空氣中迅速氣化并擴散至周圍的空氣中增加整個空間內空氣的濕度，從而完成煙葉的加濕回潮。

技術特征：

1.一種應用于煙葉收儲的移動式高壓微霧回潮機，包括移動底盤功能單元，其特征在于，所述移動底盤功能單元進行回潮機的移動和轉場工作，且連接主控板單元，所述主控板單元連接有變頻器單元、變頻電機單元、柱塞泵單元、高壓銅管功能單元、高壓霧化噴頭功能單元、移動底盤功能單元、缺水檢測單元、無線通訊單元、無線濕度傳感器單元、壓力表單元、led指示燈和供電電源適配單元；

2.根據權利要求1所述的一種應用于煙葉收儲的移動式高壓微霧回潮機，其特征在于，所述主控板單元包括按鍵操作單元、led數碼管顯示單元和主控芯片單元，所述按鍵操作單元和led數碼管顯示單元分別與按鍵和led數碼管驅動芯片電連接，按鍵和led數碼管驅動芯片與主控芯片單元電連接；

3.根據權利要求2所述的一種應用于煙葉收儲的移動式高壓微霧回潮機，其特征在于，所述缺水檢測單元與主控芯片單元電連接，所述缺水檢測單元，用于檢測水位，當水箱內水用完，主控板單元向變頻單元發送停止運轉命令。

4.根據權利要求3所述的一種應用于煙葉收儲的移動式高壓微霧回潮機，其特征在于，所述led指示燈與所述主控芯片單元電連接，所述led指示燈顯示主控芯片的運行狀態。

5.根據權利要求4所述的一種應用于煙葉收儲的移動式高壓微霧回潮機，其特征在于，所述主控芯片單元具備復位電路，能夠保證上電后產生一個復位信號，使主控芯片可靠復位后開始正常的工作；主控芯片功能單元還具備isp編程單元，實現在板編程。

6.根據權利要求5所述的一種應用于煙葉收儲的移動式高壓微霧回潮機，其特征在于，所述主板控制單元通過485通訊單元與變頻器單元電連接，485通訊單元使用隔離式通訊，能夠讓主控芯片與變頻單元之間電氣隔離。

7.根據權利要求6所述的一種應用于煙葉收儲的移動式高壓微霧回潮機，其特征在于，所述無線通訊單元采用型號為sx1268的lora專用通訊收發芯片，所述無線通訊單元包括sx1268lora專用通訊收發芯片及收發切換開關芯片pe4259，所述無線濕度傳感器單元通過lora通訊與無線通訊單元建立無線連接，交互數據信息的濕度信息。

8.根據權利要求7所述的一種應用于煙葉收儲的移動式高壓微霧回潮機，其特征在于，所述無線濕度傳感器單元使用lora通訊,包括sx1268lora專用通訊收發芯片及收發切換開關芯片pe4259；所述無線濕度傳感器單元使用各自不同的通訊信道與無線通訊單元建立通訊。

9.根據權利要求8所述的一種應用于煙葉收儲的移動式高壓微霧回潮機，其特征在于，所述供電電源適配單元與所述主控板單元電連接，用于將外部電源供電轉換為適配直流電源，為各功能單元供電。

10.根據權利要求9所述的一種應用于煙葉收儲的移動式高壓微霧回潮機，其特征在于，所述led數碼管顯示單元采用6位3.5”8段式數碼管，能夠同時顯示6個數字或字母。

技術總結
本發明涉及煙葉烘烤及煙葉收儲技術領域，具體提供應用于煙葉收儲的移動式高壓微霧回潮機，包括移動底盤功能單元，移動底盤功能單元進行回潮機的移動和轉場工作，且連接主控板單元，主控板單元連接有變頻器單元、變頻電機單元、柱塞泵單元、高壓銅管功能單元、高壓霧化噴頭功能單元、移動底盤功能單元、缺水檢測單元、無線通訊單元、無線濕度傳感器單元、壓力表單元、LED指示燈和供電電源適配單元；變頻器單元與變頻電機電連接，發送控制指令至變頻器單元控制變頻電機的運轉，進而帶動柱塞泵的運轉；主控板讀取水的壓力值，根據水的壓力值調整變頻器單元的輸出，進而讓水的壓力值保持為一個穩定值，使噴頭良好出霧。與現有技術相比，本發明能夠更快更均勻地完成煙葉的加濕回潮。
