本技術屬于拼縫機相關，特別是涉及一種底線架機構及拼縫機。

背景技術：

1、拼縫機共有兩套凸輪挑線系統，兩套凸輪挑線系統安裝于機殼中部腔內，包括上飾線提線凸輪和底線提線凸輪以及底線架組件。其中，底線架組件包含四個過線孔及一個分線槽特征，拼縫機工作時需要將底線和網線分別穿進兩者對應的孔內，然后通過凸輪打線，實現挑線功能。

2、目前，現有拼縫機中底線架組件固定至機殼上，這樣會導致穿線孔低于機殼上部，穿線十分不方便。為此，在穿線時，需將凸輪轉動到指定位置，穿線孔低于機殼上部，導致穿線空間比較小，操作十分不方便；另外，假設發生斷線事故，底線極有可能會繞在提線凸輪上，這樣需要拆掉底線架組件，然后清理繞線，裝回去時需要重新調整底線架位置避免凸輪碰到底線架組件，比較費時費力。

技術實現思路

1、有鑒于此，有必要提供一種用于解決上述技術問題的底線架機構及拼縫機。

2、一種底線架機構，安裝于機殼上；底線架機構包括：

3、底線架座，用于固定連接機殼，所述底線架座上設置有底線架座軸；

4、底線架組件，轉動地連接于所述底線架座軸；

5、第一彈性件，以預變形的方式連接于所述底線架組件，且所述第一彈性件能夠驅使所述底線架組件在所述底線架座軸上朝向所述機殼的頂部進行轉動；

6、開關件，設置于所述機殼的側部并與所述機殼活動連接，所述開關件能夠與所述底線架組件卡接配合，并以此將所述底線架組件鎖定至所述底線架座上。

7、可以理解的是，通過上述的結構設置，使得操作人員可先作用開關件，以使底線架組件上翻，然后再對上翻的底線架組件進行穿線，這樣可使穿線并不需要將凸輪轉動指定位置，而且也增大了穿線空間，具有方便對底線架組件穿線的作用，在此過程中，利用開關件與底線架組件在機殼上位置設置，可防止操作人員的人手在作用開關件時被上翻的底線架組件打到，具有保障安全的作用。

8、在其中一個實施例中，所述開關件以插接配合的方式連接于所述機殼；

9、其中，所述開關件上設置有卡銷，所述卡銷能夠穿過所述底線架組件并與所述底線架組件卡接配合。

10、可以理解的是，通過上述的結構設置，使得操作人員可通過按壓開關件的方式來解除開關件對底線架組件在底線架座上的鎖定，這樣可便于操作人員對開關件的操作。

11、在其中一個實施例中，所述底線架組件上開設有條槽，所述條槽可供所述卡銷穿過；

12、當所述開關件受外力按壓時，所述卡銷能夠在所述開關件的帶動下在所述條槽內移動，以解除所述卡銷與所述底線架組件之間的卡接配合。

13、在其中一個實施例中，所述底線架機構還包括第二彈性件，所述第二彈性件以預壓縮的方式連接于所述開關件，且所述第二彈性件能夠推頂穿過所述條槽的所述卡銷在所述條槽內移動，以使所述卡銷與所述底線架組件卡接配合。

14、可以理解的是，通過上述的結構設置，使得操作人員驅使底線架組件下翻時，可自動實現卡銷與底線架組件之間的卡接配合，這樣可進一步便于操作人員對該底線架組件的穿線。

15、在其中一個實施例中，所述卡銷包括連接板部和卡鉤部，所述卡鉤部垂直地連接于所述連接板部；

16、其中，所述開關件上開設有平面，所述連接板部貼靠至所述平面上并與所述開關件連接。

17、可以理解的是，通過上述的結構設置，可便于將卡銷裝配至開關件上。

18、在其中一個實施例中，所述底線架機構還包括轉動限位件，所述轉動限位件能夠與轉動的所述底線架組件抵碰，用于對所述底線架組件在所述第一彈性件推頂下轉動時的轉動角度進行限位。

19、可以理解的是，通過上述的結構設置，使得操作人員可根據需求來控制對底線架組件穿線時的上翻角度，這樣可滿足不同操作人員對底線架組件穿線時的作業習慣。

20、在其中一個實施例中，所述轉動限位件活動地安裝于所述底線架座上，并且，所述轉動限位件在所述底線架座上的安裝位置能夠被調整。

21、在其中一個實施例中，所述轉動限位件以螺紋的方式連接于所述底線架座。

22、可以理解的是，通過上述的結構設置，可便于操作人員對轉動限位件在底線架座上安裝位置的調整。

23、在其中一個實施例中，所述第一彈性件配置為扭簧。

24、本申請還請求保護一種拼縫機，包括機殼和上述所述的底線架機構，所述底線架機構安裝于所述機殼上。

25、由于上述技術方案的應用，本實用新型與現有技術相比具有以下優點：

26、本申請請求保護的底線架機構及拼縫機，通過上述的結構設置，使得底線架組件的穿線并不需要將凸輪轉動指定位置，而且也增大了穿線空間，具有方便對底線架組件穿線的作用，在此過程中，利用開關件與底線架組件在機殼上位置設置，可防止操作人員的人手在作用開關件時被上翻的底線架組件打到，具有保障安全的作用。

技術特征：

1.一種底線架機構，安裝于機殼(200)上；其特征在于，底線架機構(100)包括：

2.根據權利要求1所述的底線架機構，其特征在于，所述開關件(40)以插接配合的方式連接于所述機殼(200)；

3.根據權利要求2所述的底線架機構，其特征在于，所述底線架組件(20)上開設有條槽(21)，所述條槽(21)可供所述卡銷(41)穿過；

4.根據權利要求3所述的底線架機構，其特征在于，所述底線架機構(100)還包括第二彈性件(50)，所述第二彈性件(50)以預壓縮的方式連接于所述開關件(40)，且所述第二彈性件(50)能夠推頂穿過所述條槽(21)的所述卡銷(41)在所述條槽(21)內移動，以使所述卡銷(41)與所述底線架組件(20)卡接配合。

5.根據權利要求2所述的底線架機構，其特征在于，所述卡銷(41)包括連接板部(411)和卡鉤部(412)，所述卡鉤部(412)垂直地連接于所述連接板部(411)；

6.根據權利要求1所述的底線架機構，其特征在于，所述底線架機構(100)還包括轉動限位件(60)，所述轉動限位件(60)能夠與轉動的所述底線架組件(20)抵碰，用于對所述底線架組件(20)在所述第一彈性件(30)推頂下轉動時的轉動角度進行限位。

7.根據權利要求6所述的底線架機構，其特征在于，所述轉動限位件(60)活動地安裝于所述底線架座(10)上，并且，所述轉動限位件(60)在所述底線架座(10)上的安裝位置能夠被調整。

8.根據權利要求7所述的底線架機構，其特征在于，所述轉動限位件(60)以螺紋的方式連接于所述底線架座(10)。

9.根據權利要求1所述的底線架機構，其特征在于，所述第一彈性件(30)配置為扭簧(31)。

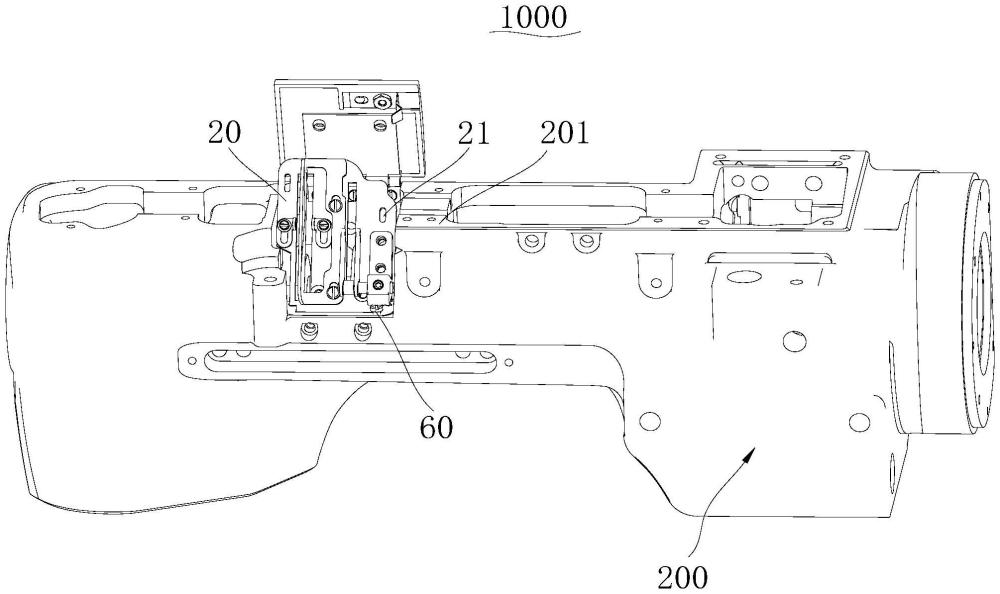

10.一種拼縫機，其特征在于，包括機殼(200)和權利要求1至權利要求9中任意一項所述的底線架機構(100)，所述底線架機構(100)安裝于所述機殼(200)上。

技術總結
本申請請求保護的底線架機構及拼縫機，底線架機構包括底線架座、底線架組件、第一彈性件和開關件，底線架座用于固定連接機殼，底線架座上設置有底線架座軸；底線架組件轉動地連接于底線架座軸；第一彈性件以預變形的方式連接于底線架組件，且第一彈性件能夠驅使底線架組件在底線架座軸上朝向機殼的頂部進行轉動；開關件設置于機殼的側部并機殼活動連接，開關件能夠與底線架組件卡接配合，并以此將底線架組件鎖定至底線架座上。使得操作人員對底線架組件的穿線并不需要將凸輪轉動指定位置，而且也增大了穿線空間，具有方便對底線架組件穿線的作用，在此過程中，可防止操作人員的人手在作用開關件時被上翻的底線架組件打到，具有保障安全的作用。

技術研發人員：田國兵,龔甫華
受保護的技術使用者：浙江杰克智能縫制科技有限公司
技術研發日：20240709
技術公布日：2025/4/28
