本技術涉及一種用于紡織面料加工的梳理裝置。

背景技術：

1、紡織面料是由棉紗、毛紗等原材料在緯編機上編織而成的，但是在編織過程中難免受到摩擦，編織成布的表面會產生很多松散的短纖維，這層短纖維依附于紗線外表面，不僅影響成布的表面光潔，而且容易吸附灰塵造成飛絮，影響生產加工的工作環境。為此，需要設計一種用于紡織面料加工的梳理裝置，以對紡織面料表面的纖維飛絮進行梳理。

技術實現思路

1、本實用新型的目的在于提供一種用于紡織面料加工的梳理裝置，其結構合理，能夠對紡織面料表面的纖維飛絮進行梳理，從而提高紡織面料表面的光潔度。

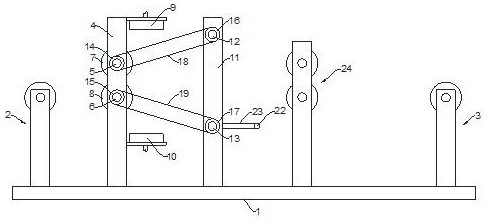

2、為實現上述目的，本實用新型的技術方案是設計一種用于紡織面料加工的梳理裝置，包括底座、以及設置在底座上的導布機構、梳理機構、擊打機構和卷布機構；

3、所述梳理機構包括梳理支架，以及轉動安裝在梳理支架中的上梳理轉軸和下梳理轉軸；所述上梳理轉軸的一端連接有第一電機，且上梳理轉軸上套裝有上梳理輥，所述下梳理轉軸的一端連接有第二電機，且下梳理轉軸上套裝有下梳理輥，所述梳理支架的側部連接有上吸除罩和下吸除罩；

4、所述擊打機構包括擊打支架，以及轉動安裝在擊打支架中的上擊打轉軸和下擊打轉軸；所述上擊打轉軸連接有上擊打組件，且上擊打轉軸與上梳理轉軸傳動連接，所述下擊打轉軸連接有下擊打組件，且下擊打轉軸與下梳理轉軸傳動連接。

5、優選的，所述上擊打組件與下擊打組件相垂直。

6、優選的，所述上梳理轉軸遠離第一電機的一端連接有第一帶輪，所述下梳理轉軸遠離第二電機的一端連接有第二帶輪，所述上擊打轉軸的一端連接有第三帶輪，所述下擊打轉軸的一端連接有第四帶輪，所述第一帶輪與第三帶輪之間連接有第一傳動皮帶，所述第二帶輪與第四帶輪之間連接有第二傳動皮帶。

7、優選的，所述上擊打組件包括上擊打桿，所述上擊打桿通過上連接桿與上擊打轉軸連接；所述下擊打組件包括下擊打桿，所述下擊打桿通過下連接桿與下擊打轉軸連接。

8、優選的，所述底座上還設有位于擊打機構和卷布機構之間的整平機構。

9、本實用新型的優點和有益效果在于：提供一種用于紡織面料加工的梳理裝置，其結構合理，能夠對紡織面料表面的纖維飛絮進行梳理，從而提高紡織面料表面的光潔度。

技術特征：

1.一種用于紡織面料加工的梳理裝置，其特征在于，包括底座、以及設置在底座上的導布機構、梳理機構、擊打機構和卷布機構；

2.根據權利要求1所述的用于紡織面料加工的梳理裝置，其特征在于，所述上擊打組件與下擊打組件相垂直。

3.根據權利要求2所述的用于紡織面料加工的梳理裝置，其特征在于，所述上梳理轉軸遠離第一電機的一端連接有第一帶輪，所述下梳理轉軸遠離第二電機的一端連接有第二帶輪，所述上擊打轉軸的一端連接有第三帶輪，所述下擊打轉軸的一端連接有第四帶輪，所述第一帶輪與第三帶輪之間連接有第一傳動皮帶，所述第二帶輪與第四帶輪之間連接有第二傳動皮帶。

4.根據權利要求3所述的用于紡織面料加工的梳理裝置，其特征在于，所述上擊打組件包括上擊打桿，所述上擊打桿通過上連接桿與上擊打轉軸連接；所述下擊打組件包括下擊打桿，所述下擊打桿通過下連接桿與下擊打轉軸連接。

5.根據權利要求1所述的用于紡織面料加工的梳理裝置，其特征在于，所述底座上還設有位于擊打機構和卷布機構之間的整平機構。

技術總結
本技術公開了一種用于紡織面料加工的梳理裝置，包括底座、導布機構、梳理機構、擊打機構和卷布機構；梳理機構包括梳理支架，以及轉動安裝在梳理支架中的上梳理轉軸和下梳理轉軸；上梳理轉軸和下梳理轉軸分別連接有電機，且上梳理轉軸和下梳理轉軸上分別套裝有梳理輥，梳理支架的側部連接有上吸除罩和下吸除罩；擊打機構包括擊打支架，以及轉動安裝在擊打支架中的上擊打轉軸和下擊打轉軸；上擊打轉軸和下擊打組件分別連接有擊打組件，且上擊打轉軸與上梳理轉軸傳動連接，下擊打轉軸與下梳理轉軸傳動連接。本技術一種用于紡織面料加工的梳理裝置，其結構合理，能夠對紡織面料表面的纖維飛絮進行梳理，從而提高紡織面料表面的光潔度。

技術研發人員：吳建東
受保護的技術使用者：蘇州市鉑逸針織科技有限公司
技術研發日：20240626
技術公布日：2025/4/28
