本技術涉及紡織設備，尤其涉及超聲波花邊機。

背景技術：

1、超聲波花邊機是一種縫紉機械，它主要用于縫制服裝、鞋帽產品的邊緣，使其呈現出美觀的花邊效果。這種機械在服裝、家紡行業有著廣泛的應用。超聲波花邊機的主要功能有切邊、焊接、印花、成形，用途包括縫制各種形狀和圖案的花邊，進行裝飾性縫紉，以及切邊同時修邊，使邊緣光滑順暢不粗糙，從而提升產品的美觀度和附加值。

2、目前市面上的超聲波花邊機往往發波不穩定，功率小，這會使得花模在工作過程中無法保持適宜的震動能從而導致材料穿透困難，增加縫制過程中的阻力，從而降低生產效率。特別是在處理厚重或高密度的材料時，這種影響可能更為明顯。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的超聲波花邊機。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、超聲波花邊機，包括桌體，所述桌體上設置有花輪組件和超聲波組件，并且超聲波組件位于桌體的底部、花輪組件的下方；所述花輪組件包括超聲波花邊機體，超聲波花邊機體的下方設置有花模座，花模座內轉動設置有側板軸，并且側板軸上安裝有花模；所述超聲波花邊機體內通過桌體底部的上電機驅動設置有鏈輪組，鏈輪組從超聲波花邊機體的輸出端伸出并對側板軸傳動；所述超聲波組件包括支架，支架通過皮帶轉動，支架的頂部安裝有焊頭，并且焊頭通過支架底部的碳刷組件發出震動波。

4、此外，優選的結構是，所述桌體的底部固定設置有電箱，桌體的桌腿處安裝有電磁閥，并且桌體的最下方設置有電箱腳踏開關和氣缸腳踏開關。

5、此外，優選的結構是，所述桌體的底部固定設置有立柱，立柱的一側通過安裝柱固定安裝有支架軸承，并且支架軸承上轉動安裝有支架。

6、此外，優選的結構是，所述支架的底部設置有銅環，銅環的內部設置有碳刷組件，碳刷組件通過碳刷支架安裝在立柱上，并且碳刷組件通過電箱供電。

7、此外，優選的結構是，所述立柱上通過支架安裝有下電機，下電機的輸出端傳動連接有皮帶，并且支架上對應皮帶適配設置有皮帶盤。

8、此外，優選的結構是，所述支架的頂部安裝有換能器，換能器的頂部設置有焊頭，焊頭與桌體的底部接觸并位于花模的下方。

9、此外，優選的結構是，所述超聲波花邊機體的內部通過機頭軸承轉動安裝有機頭傳動軸，并且機頭傳動軸的兩端分別傳動設置有上電機鏈條和機頭鏈條。

10、此外，優選的結構是，所述桌體的底部通過支架安裝有上電機，上電機的輸出端傳動設置有上電機鏈條，上電機鏈條伸入超聲波花邊機體內并與機頭傳動軸傳動相連。

11、此外，優選的結構是，所述機頭鏈條從超聲波花邊機體中伸出并與花模座內的側板軸傳動相連。

12、此外，優選的結構是，所述超聲波花邊機體的頂部設置有氣缸，氣缸的輸出端與超聲波花邊機體內的頂板傳動機構傳動連接，頂板傳動機構的底部從超聲波花邊機體內伸出并與花模座相連，并且電磁閥通過電信號與氣缸相連。

13、本實用新型的有益效果為：用戶可以通過電箱腳踏開關和氣缸腳踏開關實現對花模的傳動，通過花模可以對工件進行印花、切邊、焊接，并且在印花、切邊、焊接過程中，通過換能器和焊頭并配合花模的擠壓，可以提高對工件的印花、切邊、焊接效果，在印花、切邊、焊接過程中，通過選擇超聲波功率可以提高對工件的印花、切邊、焊接效率。

技術特征：

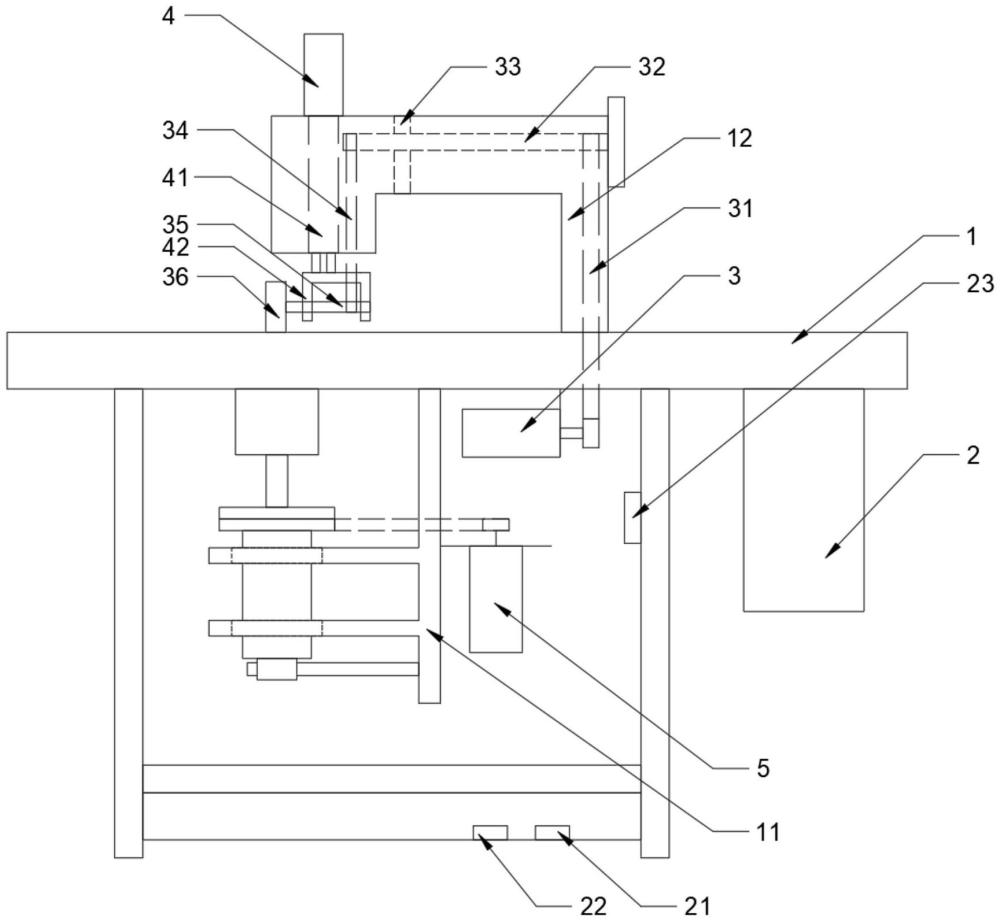

1.超聲波花邊機，包括桌體(1)，其特征在于，所述桌體(1)上設置有花輪組件和超聲波組件，并且超聲波組件位于桌體(1)的底部、花輪組件的下方；

2.根據權利要求1所述的超聲波花邊機，其特征在于，所述桌體(1)的底部固定設置有電箱(2)，桌體(1)的桌腿處安裝有電磁閥(23)，并且桌體(1)的最下方設置有電箱腳踏開關(21)和氣缸腳踏開關(22)。

3.根據權利要求2所述的超聲波花邊機，其特征在于，所述桌體(1)的底部固定設置有立柱(11)，立柱(11)的一側通過安裝柱固定安裝有支架軸承(6)，并且支架軸承(6)上轉動安裝有支架(61)。

4.根據權利要求3所述的超聲波花邊機，其特征在于，所述支架(61)的底部設置有銅環(72)，銅環(72)的內部設置有碳刷組件(71)，碳刷組件(71)通過碳刷支架(7)安裝在立柱(11)上，并且碳刷組件(71)通過電箱(2)供電。

5.根據權利要求4所述的超聲波花邊機，其特征在于，所述立柱(11)上通過支架安裝有下電機(5)，下電機(5)的輸出端傳動連接有皮帶(51)，并且支架(61)上對應皮帶(51)適配設置有皮帶盤(52)。

6.根據權利要求5所述的超聲波花邊機，其特征在于，所述支架(61)的頂部安裝有換能器(8)，換能器(8)的頂部設置有焊頭(81)，焊頭(81)與桌體(1)的底部接觸并位于花模(36)的下方。

7.根據權利要求1所述的超聲波花邊機，其特征在于，所述超聲波花邊機體(12)的內部通過機頭軸承(33)轉動安裝有機頭傳動軸(32)，并且機頭傳動軸(32)的兩端分別傳動設置有上電機鏈條(31)和機頭鏈條(34)。

8.根據權利要求7所述的超聲波花邊機，其特征在于，所述桌體(1)的底部通過支架安裝有上電機(3)，上電機(3)的輸出端傳動設置有上電機鏈條(31)，上電機鏈條(31)伸入超聲波花邊機體(12)內并與機頭傳動軸(32)傳動相連。

9.根據權利要求8所述的超聲波花邊機，其特征在于，所述機頭鏈條(34)從超聲波花邊機體(12)中伸出并與花模座(42)內的側板軸(35)傳動相連。

10.根據權利要求9所述的超聲波花邊機，其特征在于，所述超聲波花邊機體(12)的頂部設置有氣缸(4)，氣缸(4)的輸出端與超聲波花邊機體(12)內的頂板傳動機構(41)傳動連接，頂板傳動機構(41)的底部從超聲波花邊機體(12)內伸出并與花模座(42)相連，并且電磁閥(23)通過電信號與氣缸(4)相連。

技術總結
本技術涉及紡織及無紡布制品設備領域，尤其涉及超聲波花邊機，桌體上設置有花輪組件和超聲波組件，并且超聲波組件位于桌體的底部、花輪組件的下方；花輪組件包括超聲波花邊機體，超聲波花邊機機體下方設置有花模座，花模座內轉動設置有側板軸，并且側板軸上安裝有花模。本技術中，用戶可以通過電箱腳踏開關和氣缸腳踏開關實現對花模的傳動，通過換能器和焊頭并配合花模的擠壓，可以實現對工件的印花、切邊、焊接，花模的具體型號可以根據客戶要求定制也可在公司花模冊選擇；在印花、切邊、焊接過程中，通過選擇超聲波功率可以提高對工件的印花、切邊、焊接效率。

技術研發人員：王小凡,徐寶香
受保護的技術使用者：常州騰翔機械科技有限公司
技術研發日：20240725
技術公布日：2025/4/28
