本技術屬于服裝加工設備領域，更具體地說，涉及一種服裝開袋機用壓料裝置。

背景技術：

1、具有真實袋口的服裝的布料分為三層，從外至內包括服裝面料、外袋布料和內袋布料；其中外袋布料和內袋布料縫紉形成一個袋口，袋口位于服裝面料內側。

2、這種服裝的加工方式為：1.將服裝面料固定在大壓框上并通過激光開袋、折邊；2.大壓框攜帶服裝面料移動至壓在外袋布料上側并進行第一次縫紉；3.大壓框攜帶服裝面料和外袋布料移動至壓在內袋布料上側并進行第二次縫紉。

3、在上述步驟3中，大壓框在移動時，服裝面料在其上側，外袋布料在其下側，但是由于外袋布料僅僅只是和折邊的袋口縫紉了，它本身的其他部分是自由狀態，大壓框在空中移動時，外袋布料會受重力作用飄下來，無法和大壓框底面貼合，導致大壓框壓在內袋布料上時，外袋布料無法和內袋布料匹配合縫，經過第二次縫紉后袋口形狀就不合格。

4、針對以上問題，現有的做法是在大壓框下方設置一個輔助外袋布料固定的機構，一般來說，采用氣缸或電機通過頂桿來從下至上頂起外袋布料的方式，來保證外袋布料與大壓框底面貼合的。但是這種方式的結構復雜、工藝和制造成本高、占用空間大、容易與其他部件產生干涉，因此不利于大規模的應用推廣。

技術實現思路

1、本實用新型要解決的技術問題在于提供一種服裝開袋機用壓料裝置，它可以實現通過抽氣的方式吸取并固定布料。

2、本實用新型的一種服裝開袋機用壓料裝置，用于在上側承載服裝面料、在下側攜帶外袋布料移動，包括壓框架和吸風管；壓框架內部中空以形成腔室；壓框架表面開設有連通腔室的出氣口；吸風管一端與出氣口連接，另一端與外設的氣泵連通；壓框架下端面開設有與所述腔室連通的若干抽風口；壓框架中部設置有貫通的折邊窗口，以供服裝面料的折邊；外袋布料位于壓框架下側并與壓框架的下端面貼合，且外袋布料至少覆蓋一個抽風口。

3、作為本實用新型的進一步改進，壓框架包括上蓋板；出氣口開設于上蓋板頂部的兩側；吸風管蓋設于出氣口上方。

4、作為本實用新型的進一步改進，壓框架還包括底座；底座上開設有若干抽風口，以連通腔室內部和底座下方；吸風管通過出氣口和抽風口與底座下方連通。

5、作為本實用新型的進一步改進，吸風管設置有兩根；兩根吸風管分別蓋設于上蓋板兩側的出氣口上方。

6、作為本實用新型的進一步改進，吸風管一端的端部開設有第一吸風口，吸風管底部開設有第二吸風口；外部設置的氣泵依序通過第一吸風口、第二吸風口、出氣口和抽風口抽取底座下方的空氣，以吸附底座下方的襯料。

7、作為本實用新型的進一步改進，壓框架還包括壓料板，壓料板安裝設置于腔室內；壓料板包括前壓料板、后壓料板和兩組側壓料板；側壓料板包括第一側壓料板和第二側壓料板；前壓料板包括第一前壓料板和第二前壓料板；后壓料板包括第一后壓料板和第二后壓料板；第二側壓料板通過螺栓滑動架設在第一側壓料板頂部，第一側壓料板和第二側壓料板均設置有兩個；第二前壓料板通過螺栓滑動架設在第一前壓料板的頂部；第二后壓料板通過螺栓滑動架設在第一后壓料板的頂部；前壓料板和后壓料板相對設置，兩組側壓料板相對設置。

8、作為本實用新型的進一步改進，第一側壓料板的一端滑動設置有第一聯動桿；第一聯動桿遠離第一側壓料板的一端轉動設置有第一聯動片；第一側壓料板通過第一聯動片與外部的驅動組件安裝連接，以受外部的驅動組件驅動運行。

9、第二側壓料板的一端滑動設置有第二聯動桿；第二聯動桿遠離第二側壓料板的一端轉動設置有第二聯動片；第二側壓料板通過第二聯動片與外部的驅動組件安裝連接，以受外部的驅動組件驅動運行。

10、第一前壓料板的兩端的端部固定設置有第一聯動框；第一前壓料板和第一聯動框合圍成一個框，分處于第一前壓料板兩側的第一聯動框上開設有若干第一過孔；第二前壓料板的兩端的端部固定設置有第二聯動框；第二前壓料板和第二聯動框合圍成一個框，分處于第二前壓料板兩側的第二聯動框上開設有若干第二過孔；第二前壓料板蓋設在第一前壓料板頂部，并且第二過孔蓋設在第一過孔上；第一過孔和第二過孔數量一致；第一聯動框和第二聯動框通過栓柱滑動設置于底座內；第一后壓料板上開設有若干第三過孔；第二后壓料板上開設有若干第四過孔；第二后壓料板蓋設在第一后壓料板頂部，并且第四過孔蓋設在第三過孔上；第四過孔和第三過孔數量一致；第一后壓料板和第二后壓料板通過栓柱滑動設置于底座內。

11、作為本實用新型的進一步改進，第一前壓料板的朝向框內的一側貫穿開設有第一料槽，以讓切割后的袋口前端的布料穿過；第一后壓料板的一側貫穿開設有第二料槽，以讓切割后的袋口后端的布料穿過；第一側壓料板的一端的端部貫穿開設有第三料槽，以讓切割后的側邊的袋口布料穿過；第一料槽和第二料槽相對設置；兩個第三料槽相對設置。

12、作為本實用新型的進一步改進，上蓋板開設有上開口槽；底座開設有下開口槽；上開口槽和下開口槽形狀一致，并且兩者中心對齊設置；前壓料板、后壓料板和兩組側壓料板合圍在下開口槽外周；第一料槽、第二料槽和第三料槽均在上開口槽和下開口槽之間滑動進出。

13、作為本實用新型的進一步改進，第一側壓料板、第二側壓料板、第一前壓料板、第二前壓料板、第一后壓料板和第二后壓料板上均開設有若干通風孔，以讓風通過。

14、相比于現有技術，本實用新型的有益效果在于：本實用新型的方案中壓料裝置設置有吸風管，外部設置的氣泵依序通過吸風管設置的第一吸風口和第二吸風口，以及上蓋板設置的出氣口和底座設置的抽風口抽取底座下方的空氣，以吸附底座下方的襯料；如此設置，壓料裝置的下方無需再增設其他的用于固定襯料的機構，使得整個開袋機更加的簡潔，降低了成本，也同時避免了出現由于壓料裝置下方需要增加固定襯料的機構導致的設備干涉的問題。

技術特征：

1.一種服裝開袋機用壓料裝置，用于在上側承載服裝面料、在下側攜帶外袋布料移動，其特征在于：包括壓框架和吸風管（100）；壓框架內部中空以形成腔室；壓框架表面開設有連通腔室的出氣口；吸風管（100）一端與出氣口連接，另一端與外設的氣泵連通；壓框架下端面開設有與所述腔室連通的若干抽風口；壓框架中部設置有貫通的折邊窗口，以供服裝面料的折邊；外袋布料位于壓框架下側并與壓框架的下端面貼合，且外袋布料至少覆蓋一個抽風口。

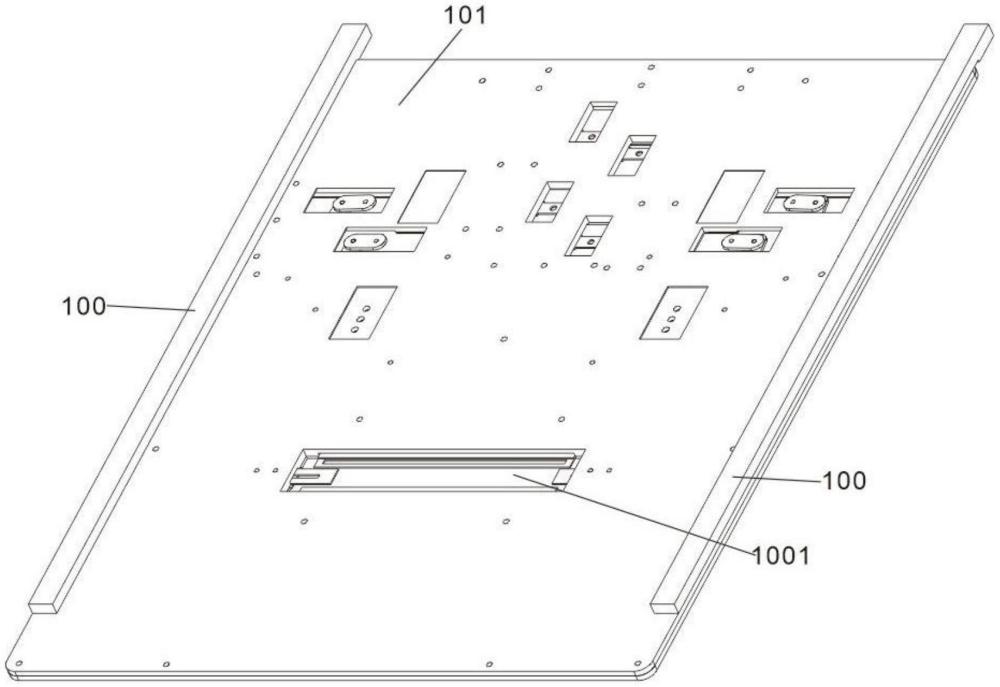

2.根據權利要求1所述的一種服裝開袋機用壓料裝置，其特征在于：壓框架包括上蓋板（101）；出氣口開設于上蓋板（101）頂部的兩側；吸風管（100）蓋設于出氣口上方。

3.根據權利要求2所述的一種服裝開袋機用壓料裝置，其特征在于：壓框架還包括底座（102）；底座（102）上開設有若干抽風口，以連通腔室內部和底座（102）下方；吸風管（100）通過出氣口和抽風口與底座（102）下方連通。

4.根據權利要求2所述的一種服裝開袋機用壓料裝置，其特征在于：吸風管（100）設置有兩根；兩根吸風管（100）分別蓋設于上蓋板（101）兩側的出氣口上方。

5.根據權利要求3所述的一種服裝開袋機用壓料裝置，其特征在于：吸風管（100）一端的端部開設有第一吸風口（10001），吸風管（100）底部開設有第二吸風口（10002）；外部設置的氣泵依序通過第一吸風口（10001）、第二吸風口（10002）、出氣口和抽風口抽取底座（102）下方的空氣，以吸附底座（102）下方的襯料。

6.根據權利要求1所述的一種服裝開袋機用壓料裝置，其特征在于：壓框架還包括壓料板，壓料板安裝設置于腔室內；壓料板包括前壓料板、后壓料板和兩組側壓料板；側壓料板包括第一側壓料板（105）和第二側壓料板（106）；前壓料板包括第一前壓料板（107）和第二前壓料板（108）；后壓料板包括第一后壓料板（109）和第二后壓料板（1010）；第二側壓料板（106）通過螺栓滑動架設在第一側壓料板（105）頂部，第一側壓料板（105）和第二側壓料板（106）均設置有兩個；第二前壓料板（108）通過螺栓滑動架設在第一前壓料板（107）的頂部；第二后壓料板（1010）通過螺栓滑動架設在第一后壓料板（109）的頂部；前壓料板和后壓料板相對設置，兩組側壓料板相對設置。

7.根據權利要求6所述的一種服裝開袋機用壓料裝置，其特征在于：第一側壓料板（105）的一端滑動設置有第一聯動桿（103）；第一聯動桿（103）遠離第一側壓料板（105）的一端轉動設置有第一聯動片；第一側壓料板（105）通過第一聯動片與外部的驅動組件安裝連接，以受外部的驅動組件驅動運行；

8.根據權利要求6所述的一種服裝開袋機用壓料裝置，其特征在于：第一前壓料板（107）的朝向框內的一側貫穿開設有第一料槽（1071），以讓切割后的袋口前端的布料穿過；第一后壓料板（109）的一側貫穿開設有第二料槽（1091），以讓切割后的袋口后端的布料穿過；第一側壓料板（105）的一端的端部貫穿開設有第三料槽（1051），以讓切割后的側邊的袋口布料穿過；第一料槽（1071）和第二料槽（1091）相對設置；兩個第三料槽（1051）相對設置。

9.根據權利要求6所述的一種服裝開袋機用壓料裝置，其特征在于：上蓋板（101）開設有上開口槽（1001）；底座（102）開設有下開口槽（1021）；上開口槽（1001）和下開口槽（1021）形狀一致，并且兩者中心對齊設置；前壓料板、后壓料板和兩組側壓料板合圍在下開口槽（1021）外周；第一料槽（1071）、第二料槽（1091）和第三料槽（1051）均在上開口槽（1001）和下開口槽（1021）之間滑動進出。

10.根據權利要求6所述的一種服裝開袋機用壓料裝置，其特征在于：第一側壓料板（105）、第二側壓料板（106）、第一前壓料板（107）、第二前壓料板（108）、第一后壓料板（109）和第二后壓料板（1010）上均開設有若干通風孔，以讓風通過。

技術總結
本技術公開了一種服裝開袋機用壓料裝置，屬于服裝加工設備領域。一種服裝開袋機用壓料裝置，用于在上側承載服裝面料、在下側攜帶外袋布料移動，包括壓框架和吸風管；壓框架內部中空以形成腔室；壓框架表面開設有連通腔室的出氣口；吸風管一端與出氣口連接，另一端與外設的氣泵連通；壓框架下端面開設有與所述腔室連通的若干抽風口；壓框架中部設置有貫通的折邊窗口，以供服裝面料的折邊；外袋布料位于壓框架下側并與壓框架的下端面貼合，且外袋布料至少覆蓋一個抽風口。

技術研發人員：沈向東,趙治茜
受保護的技術使用者：浦江縣飛利縫自動化設備有限公司
技術研發日：20240724
技術公布日：2025/4/28
