本技術涉及5g通信相關，具體涉及一種5g通信裝置屏蔽殼。

背景技術：

1、現有的通信裝置用屏蔽殼結構復雜，各屏蔽結構設計雜亂無序，使屏蔽殼內部占用空間較大，而且屏蔽效果不穩定。

技術實現思路

1、本實用新型為了解決現有技術存在技術問題的一種或幾種，提供了一種5g通信裝置屏蔽殼。

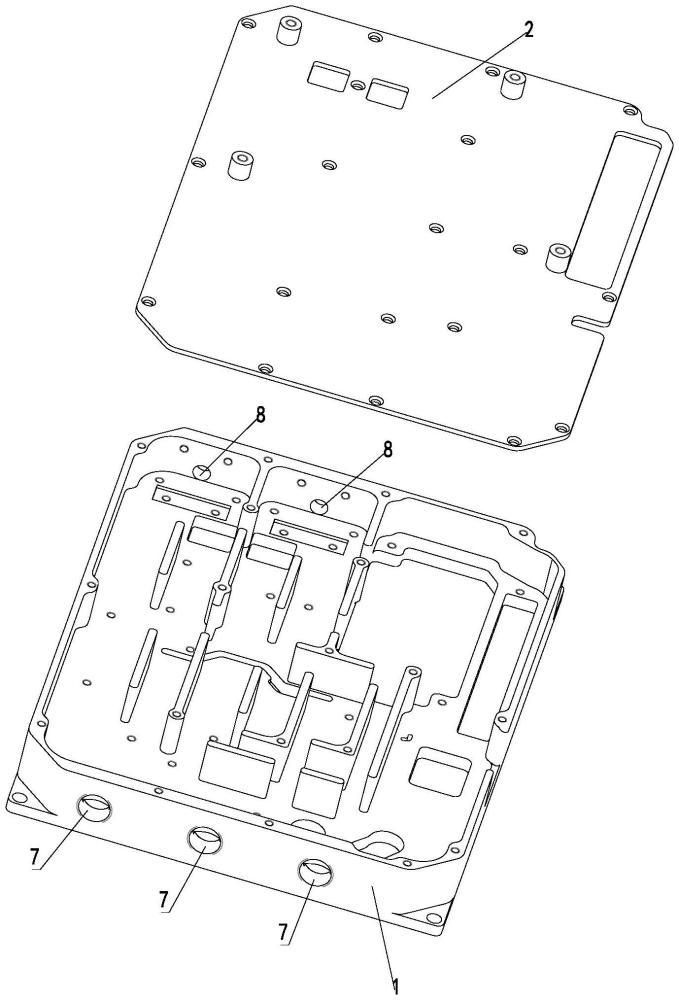

2、本實用新型解決上述技術問題的技術方案如下：一種5g通信裝置屏蔽殼，包括屏蔽殼體和屏蔽蓋體，所述屏蔽蓋體可拆卸連接在所述屏蔽殼體的敞口端，所述屏蔽殼體內的底壁上設有兩組間隔排布的電路屏蔽墻、輸出屏蔽墻、輸入屏蔽墻以及線路屏蔽槽，所述屏蔽殼體的左側壁上設有三個信號輸出接口，所述屏蔽殼體的右側壁上設有兩個信號輸入接口；每組電路屏蔽墻均包含多個依次平行排布的電路屏蔽墻，所述電路屏蔽墻沿左右方向延伸布置；兩個信號輸入接口之間設有所述輸入屏蔽墻，正對兩個信號輸出接口的位置分別設有輸出屏蔽墻；所述電路屏蔽墻、輸出屏蔽墻、輸入屏蔽墻的頂端均抵接在所述屏蔽蓋體的內表面。

3、本實用新型的有益效果是：本實用新型的5g通信裝置屏蔽殼，通過設置各種屏蔽墻和屏蔽槽，當屏蔽蓋體蓋設在屏蔽殼體上時，屏蔽殼體內形成多個相對密閉的小屏蔽腔，能夠使相鄰電路之間進行良好的屏蔽，結構緊湊、屏蔽效果好。

4、在上述技術方案的基礎上，本實用新型還可以做如下改進。

5、進一步，部分所述電路屏蔽墻的頂端設有螺紋孔，所述屏蔽殼體的側壁頂面也設有螺紋孔，所述屏蔽蓋體通過螺栓配合螺紋孔實現與屏蔽殼體之間的可拆卸連接。

6、采用上述進一步方案的有益效果是：通過在部分電路屏蔽墻的頂端設置螺紋孔，可使屏蔽殼體與屏蔽蓋體之間進行穩定連接，使電路屏蔽墻穩定抵接在屏蔽蓋體上，使形成的屏蔽腔端部封閉效果好。

7、進一步，所述輸出屏蔽墻與所述輸入屏蔽墻垂直布置。

8、進一步，與所述輸出屏蔽墻對應的兩個電路屏蔽墻為l型屏蔽墻。

9、進一步，所述l型屏蔽墻的一端與對應的輸出屏蔽墻相對平行布置。

10、采用上述進一步方案的有益效果是：采用兩個l型屏蔽墻，可以實現橫向相鄰電路之間的屏蔽，也可以實現縱向相鄰電路之間的屏蔽。

11、進一步，兩組電路屏蔽墻之間設有一個線路屏蔽槽，每個信號輸入接口對應的位置設有一個線路屏蔽槽。

12、進一步，所述屏蔽殼體的左前側設有多個線路屏蔽槽。

13、進一步，所述屏蔽殼體的右前側設有控制模塊線路槽。

14、進一步，控制模塊線路槽與信號輸入接口之間設有輸入屏蔽墻。

15、進一步，控制模塊線路槽的左后側設有t型屏蔽墻。

技術特征：

1.一種5g通信裝置屏蔽殼，其特征在于，包括屏蔽殼體和屏蔽蓋體，所述屏蔽蓋體可拆卸連接在所述屏蔽殼體的敞口端，所述屏蔽殼體內的底壁上設有兩組間隔排布的電路屏蔽墻、輸出屏蔽墻、輸入屏蔽墻以及線路屏蔽槽，所述屏蔽殼體的左側壁上設有三個信號輸出接口，所述屏蔽殼體的右側壁上設有兩個信號輸入接口；每組電路屏蔽墻均包含多個依次平行排布的電路屏蔽墻，所述電路屏蔽墻沿左右方向延伸布置；兩個信號輸入接口之間設有所述輸入屏蔽墻，正對兩個信號輸出接口的位置分別設有輸出屏蔽墻；所述電路屏蔽墻、輸出屏蔽墻、輸入屏蔽墻的頂端均抵接在所述屏蔽蓋體的內表面。

2.根據權利要求1所述一種5g通信裝置屏蔽殼，其特征在于，部分所述電路屏蔽墻的頂端設有螺紋孔，所述屏蔽殼體的側壁頂面也設有螺紋孔，所述屏蔽蓋體通過螺栓配合螺紋孔實現與屏蔽殼體之間的可拆卸連接。

3.根據權利要求1所述一種5g通信裝置屏蔽殼，其特征在于，所述輸出屏蔽墻與所述輸入屏蔽墻垂直布置。

4.根據權利要求1所述一種5g通信裝置屏蔽殼，其特征在于，與所述輸出屏蔽墻對應的兩個電路屏蔽墻為l型屏蔽墻。

5.根據權利要求4所述一種5g通信裝置屏蔽殼，其特征在于，所述l型屏蔽墻的一端與對應的輸出屏蔽墻相對平行布置。

6.根據權利要求1所述一種5g通信裝置屏蔽殼，其特征在于，兩組電路屏蔽墻之間設有一個線路屏蔽槽，每個信號輸入接口對應的位置設有一個線路屏蔽槽。

7.根據權利要求1所述一種5g通信裝置屏蔽殼，其特征在于，所述屏蔽殼體的左前側設有多個線路屏蔽槽。

8.根據權利要求1所述一種5g通信裝置屏蔽殼，其特征在于，所述屏蔽殼體的右前側設有控制模塊線路槽。

9.根據權利要求1所述一種5g通信裝置屏蔽殼，其特征在于，控制模塊線路槽與信號輸入接口之間設有輸入屏蔽墻。

10.根據權利要求1所述一種5g通信裝置屏蔽殼，其特征在于，控制模塊線路槽的左后側設有t型屏蔽墻。

技術總結
本技術涉及一種5G通信裝置屏蔽殼，包括屏蔽殼體和屏蔽蓋體，所述屏蔽蓋體可拆卸連接在所述屏蔽殼體的敞口端，屏蔽殼體內的底壁上設有兩組間隔排布的電路屏蔽墻、輸出屏蔽墻、輸入屏蔽墻以及線路屏蔽槽，屏蔽殼體的左側壁上設有三個信號輸出接口，屏蔽殼體的右側壁上設有兩個信號輸入接口；每組電路屏蔽墻均包含多個依次平行排布的電路屏蔽墻，電路屏蔽墻沿左右方向延伸布置；兩個信號輸入接口之間設有輸入屏蔽墻，正對兩個信號輸出接口的位置分別設有輸出屏蔽墻；電路屏蔽墻、輸出屏蔽墻、輸入屏蔽墻的頂端均抵接在所述屏蔽蓋體的內表面。本技術的屏蔽殼體內形成多個相對密閉的小屏蔽腔，結構緊湊、屏蔽效果好。

技術研發人員：張靜軒,魏家增
受保護的技術使用者：北京唯得科技有限公司
技術研發日：20240724
技術公布日：2025/4/28
