本技術涉及熔噴裝置領域，尤其涉及一種無紡布熔噴裝置。

背景技術：

1、無紡布雖為布而不經紡織故稱其為無紡布。無紡布是新一代環保材料，具有強力好、透氣防水、環保、柔韌、無毒無味，且價格便宜等優點。該材料若置于室外經自然分解，燃燒時無毒、無害。在進行無紡布制作時需要對其進行熔噴工作，因此要求我們制作一種無紡布熔噴裝置。傳統無紡布熔噴裝置在進行工作時大多直接對聚合物進行熔化進入噴出過程，容易導致聚合物熔化不均，生產的無紡布上產生硬塊，同時在內部等待噴出過程中，聚合物變冷，可能會冷卻凝固，對噴管進行堵塞。

技術實現思路

1、為了克服傳統無紡布熔噴裝置在進行工作時大多直接對聚合物進行熔化進入噴出過程，在內部等待噴出過程中，聚合物變冷，可能會冷卻凝固，對噴管進行堵塞，直接噴出可能導致聚合物熔化不均，生產的無紡布上產生硬塊的缺點。

2、本實用新型的技術方案為：一種無紡布熔噴裝置，包括有支撐組件、傳送組件、冷卻組件、儲料組件、熔化組件、噴料組件；支撐組件上設置有用于進行傳送的傳送組件；支撐組件是用于進行支撐的場所。傳送組件是用于進行傳送的動力裝置。傳送組件下端部設置有用于進行冷卻的冷卻組件；冷卻組件是用于進行冷卻的裝置。傳送組件上端部設置有用于進行儲料的儲料組件；儲料組件是用于進行工作的場所。儲料組件上端部設置有用于進行熔化的熔化組件；熔化組件是用于進行熔化的裝置。儲料組件下端部設置有用于進行噴料的噴料組件；噴料組件是用于進行噴料的場所。

3、優選的，通過設置支撐組件用于進行支撐，并且進行導風和收卷工作；設置傳送組件用于進行傳送；設置冷卻組件用于對出料的聚合物進行冷卻；設置儲料組件用于進行熔噴工作，是進行該工作的重要場所；設置熔化組件用于進行熔化；設置噴料組件用于進行噴料。

4、作為優選，支撐組件包括底板、支撐架、前端固定架、收卷電機、收卷軸、后端固定架、保護罩和導風機；底板上端部設置有支撐架；支撐架前端部設置有前端固定架；前端固定架一側設置有收卷電機；收卷電機上轉動連接有收卷軸；支撐架后端部設置有后端固定架；后端固定架上端部設置有保護罩；保護罩內部設置有導風機。底板固定支撐架，支撐架支撐前端固定架，收卷電機啟動，帶動收卷軸對成型的無紡布進行收卷。后端固定架支撐保護罩，保護罩保護導風機，導風機進行導風和冷卻工作。

5、作為優選，傳送組件包括傳送電機、傳送軸、滾軸和網狀傳送帶；支撐架上設置有傳送電機；傳送電機上轉動連接有傳送軸；傳送軸之前設置有滾軸；滾軸外部設置有網狀傳送帶。傳送電機啟動，帶動傳送軸進行轉動，從而使得滾軸和網狀傳送帶進行轉動，對無紡布進行傳送。

6、作為優選，冷卻組件包括固定滑軌、移動滑塊、風機罩和冷卻風機；網狀傳送帶下端部設置有固定滑軌；固定滑軌上滑動連接有移動滑塊；移動滑塊上端部設置有風機罩；風機罩內部設置有冷卻風機。移動滑塊在固定滑軌上位移，帶動風機罩進行移動，冷卻風機對無紡布進行均勻冷卻工作。

7、作為優選，儲料組件包括空心槽、轉動電機和轉動板；支撐架上設置有空心槽；空心槽一側設置有轉動電機；轉動電機上轉動連接有轉動板。空心槽是進行熔噴工作的場所，轉動電機啟動，帶動轉動板進行轉動。

8、作為優選，熔化組件包括加熱電機、加熱管和固定罩；轉動板上端部設置有加熱電機；加熱電機上設置有加熱管；加熱管外部設置有固定罩。加熱電機啟動，加熱管進行加熱工作，固定罩保護加熱管。

9、作為優選，噴料組件包括旋轉電機、旋轉軸、豎向齒輪、橫向齒輪、旋轉攪拌桿、抽泵、噴嘴和出料槽；加熱電機下端部設置有旋轉電機；旋轉電機上轉動連接有旋轉軸；旋轉軸上設置有豎向齒輪；豎向齒輪下端部嚙合轉動有橫向齒輪；橫向齒輪下端部設置有旋轉攪拌桿；旋轉攪拌桿下端部設置有抽泵；抽泵下端部設置有噴嘴；噴嘴下端部設置有出料槽。旋轉電機啟動，帶動旋轉軸和豎向齒輪進行轉動，與之嚙合的橫向齒輪轉動，帶動旋轉攪拌桿進行轉動攪拌工作，抽泵將熔化的聚合物從噴嘴抽出，到達出料槽進行噴料工作。

10、本實用新型的有益效果：

11、1、通過設置熔噴裝置，包括固定支撐工作臺，固定支撐場所是所有工作進行的場所。在固定支撐場所上方設置可移動式冷卻裝置，便于對無紡布進行移動均勻冷卻，在冷卻裝置下方設置傳送帶結構，傳送帶設置為網狀，可便于無紡布冷卻定型，同時在傳送帶一端設置收卷機構，便于對無紡布進行收卷，在傳送帶結構另一端設置熔噴結構，聚合物通過進料口進入到熔化室內，在熔化室內設置高溫加熱管，便于對聚合物進行均勻熔化，先對聚合物進行一次預熔化，熔化之后進入二層攪拌室，通過細管噴頭進行噴出，在后端部設置風冷結構，對無紡布噴出時進行導向，同時可以進行冷卻。克服了傳統無紡布熔噴裝置在進行工作時大多直接對聚合物進行熔化進入噴出過程，在內部等待噴出過程中，聚合物變冷，可能會冷卻凝固，對噴管進行堵塞，直接噴出可能導致聚合物熔化不均，生產的無紡布上產生硬塊的缺點；

12、2、通過設置支撐組件、傳送組件和冷卻組件進行冷卻成型工作，底板固定支撐架，支撐架支撐前端固定架，收卷電機啟動，帶動收卷軸對成型的無紡布進行收卷。后端固定架支撐保護罩，保護罩保護導風機，導風機進行導風和冷卻工作。滾軸外部設置有網狀傳送帶。傳送電機啟動，帶動傳送軸進行轉動，從而使得滾軸和網狀傳送帶進行轉動，對無紡布進行傳送。移動滑塊在固定滑軌上位移，帶動風機罩進行移動，冷卻風機對無紡布進行均勻冷卻工作。之后通過設置的儲料組件、熔化組件和噴料組件進行熔噴工作，空心槽是進行熔噴工作的場所，轉動電機啟動，帶動轉動板進行轉動。加熱電機啟動，加熱管進行加熱工作，固定罩保護加熱管。旋轉電機啟動，帶動旋轉軸和豎向齒輪進行轉動，與之嚙合的橫向齒輪轉動，帶動旋轉攪拌桿進行轉動攪拌工作，抽泵將熔化的聚合物從噴嘴抽出，到達出料槽進行噴料工作，完成對無紡布的熔噴工作；

技術特征：

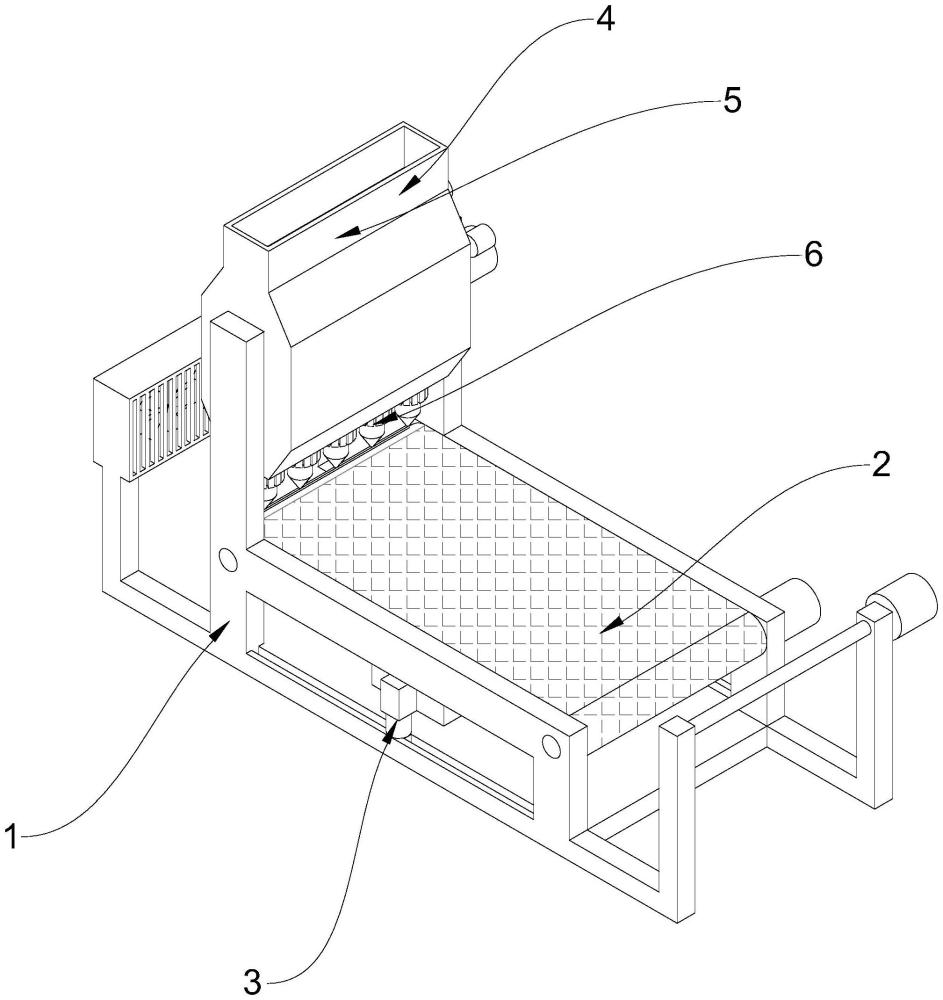

1.一種無紡布熔噴裝置，包括有支撐組件(1)；其特征在于：還包括有傳送組件(2)、冷卻組件(3)、儲料組件(4)、熔化組件(5)、噴料組件(6)；支撐組件(1)上設置有用于進行傳送的傳送組件(2)；傳送組件(2)下端部設置有用于進行冷卻的冷卻組件(3)；傳送組件(2)上端部設置有用于進行儲料的儲料組件(4)；儲料組件(4)上端部設置有用于進行熔化的熔化組件(5)；儲料組件(4)下端部設置有用于進行噴料的噴料組件(6)。

2.根據權利要求1所述的一種無紡布熔噴裝置，其特征在于：支撐組件(1)包括底板(101)、支撐架(102)、前端固定架(103)、收卷電機(104)、收卷軸(105)、后端固定架(106)、保護罩(107)和導風機(108)；底板(101)上端部設置有支撐架(102)；支撐架(102)前端部設置有前端固定架(103)；前端固定架(103)一側設置有收卷電機(104)；收卷電機(104)上轉動連接有收卷軸(105)；支撐架(102)后端部設置有后端固定架(106)；后端固定架(106)上端部設置有保護罩(107)；保護罩(107)內部設置有導風機(108)。

3.根據權利要求2所述的一種無紡布熔噴裝置，其特征在于：傳送組件(2)包括傳送電機(201)、傳送軸(202)、滾軸(203)和網狀傳送帶(204)；支撐架(102)上設置有傳送電機(201)；傳送電機(201)上轉動連接有傳送軸(202)；傳送軸(202)之前設置有滾軸(203)；滾軸(203)外部設置有網狀傳送帶(204)。

4.根據權利要求3所述的一種無紡布熔噴裝置，其特征在于：冷卻組件(3)包括固定滑軌(301)、移動滑塊(302)、風機罩(303)和冷卻風機(304)；網狀傳送帶(204)下端部設置有固定滑軌(301)；固定滑軌(301)上滑動連接有移動滑塊(302)；移動滑塊(302)上端部設置有風機罩(303)；

5.根據權利要求2所述的一種無紡布熔噴裝置，其特征在于：儲料組件(4)包括空心槽(401)、轉動電機(402)和轉動板(403)；支撐架(102)上設置有空心槽(401)；空心槽(401)一側設置有轉動電機(402)；轉動電機(402)上轉動連接有轉動板(403)。

6.根據權利要求5所述的一種無紡布熔噴裝置，其特征在于：熔化組件(5)包括加熱電機(501)、加熱管(502)和固定罩(503)；轉動板(403)上端部設置有加熱電機(501)；加熱電機(501)上設置有加熱管(502)；

7.根據權利要求6所述的一種無紡布熔噴裝置，其特征在于：噴料組件(6)包括旋轉電機(601)、旋轉軸(602)、豎向齒輪(603)、橫向齒輪(604)、旋轉攪拌桿(605)、抽泵(606)、噴嘴(607)和出料槽(608)；加熱電機(501)下端部設置有旋轉電機(601)；旋轉電機(601)上轉動連接有旋轉軸(602)；旋轉軸(602)上設置有豎向齒輪(603)；豎向齒輪(603)下端部嚙合轉動有橫向齒輪(604)；橫向齒輪(604)下端部設置有旋轉攪拌桿(605)；旋轉攪拌桿(605)下端部設置有抽泵(606)；抽泵(606)下端部設置有噴嘴(607)；噴嘴(607)下端部設置有出料槽(608)。

技術總結
本技術涉及熔噴裝置領域，尤其涉及一種無紡布熔噴裝置。技術問題：為了克服傳統無紡布熔噴裝置在進行工作時大多直接對聚合物進行熔化進入噴出過程，在內部等待噴出過程中，聚合物變冷，可能會冷卻凝固，對噴管進行堵塞，直接噴出可能導致聚合物熔化不均，生產的無紡布上產生硬塊的缺點。技術方案：一種無紡布熔噴裝置，包括有支撐組件、傳送組件、冷卻組件、儲料組件、熔化組件、噴料組件。本技術通過設置熔噴裝置，包括固定支撐工作臺，固定支撐場所是所有工作進行的場所。在固定支撐場所上方設置可移動式冷卻裝置，便于對無紡布進行移動均勻冷卻，在冷卻裝置下方設置傳送帶結構，傳送帶設置為網狀，可便于無紡布冷卻定型。

技術研發人員：袁靜,夏濤
受保護的技術使用者：聯賽醫用產品（湖北）有限公司
技術研發日：20240814
技術公布日：2025/4/28
