本發明涉及噴水織機整平，具體而言，涉及一種帶自動清潔裝置的噴水織機整平機構。

背景技術：

1、噴水織機是一種現代紡織機械，它使用高速水流作為引緯手段來編織紗線成布料。其工作原理是通過一個精密設計的噴嘴，將水以極高的速度噴射出去，帶動緯線穿過經線，從而完成編織過程。這種類型的織機具有高效能、高速度以及低噪音的特點，可以大幅提高生產效率并減少能源消耗。由于水流能夠提供非常穩定的牽引力，因此可以確保緯線在編織過程中保持直線，這有助于提升織物的質量和穩定性。

2、噴水織機在生產過程中使用高速水流來引緯編織，由于其工作原理依賴于水作為介質，在完成胚布編織后，成品胚布通常會處于潮濕狀態。這是因為噴水織機在操作時通過噴嘴噴射出的水用于牽引緯線穿過經線，不可避免地會有水分殘留在織物上。潮濕的胚布不利于直接存放，因為濕氣可能導致纖維材料變質、發霉或滋生細菌，進而影響胚布的質量和使用壽命。

3、如何發明一種帶自動清潔裝置的噴水織機整平機構來改善這些問題，成為了本領域技術人員亟待解決的問題。

技術實現思路

1、為了彌補以上不足，本發明提供了一種帶自動清潔裝置的噴水織機整平機構，旨在改善上述背景中所提到的問題。

2、本發明是這樣實現的：

3、本發明提供一種帶自動清潔裝置的噴水織機整平機構，包括一組側架，所述側架的外側壁固定連接有穩定板，所述穩定板的內側滑動設置有多個綜框，所述綜框的底部固定連接有多個綜條，多個所述綜條上設置有環體，所述環體內設置有經線，所述側架的側壁固定連接有噴嘴，所述噴嘴內設置有緯線，所述噴嘴的外側壁設置有進水管，還包括：

4、水泵組件，所述水泵組件設置于側架的外側，所述水泵組件用于提供緯線飛行的動力；

5、整平組件，所述整平組件設置于側架的內側，所述整平組件用于編織后的整平工作；

6、傳動組件，所述傳動組件設置于側架的外側，所述傳動組件用于為整平組件提供動力支持。

7、優選的，所述多個綜條呈交錯排列設置，多個所述綜框之間呈滑動設置。

8、優選的，所述水泵組件包括轉動連接在側架上的動力軸，所述動力軸的外側壁固定套設有凸輪，所述側架的外側壁轉動連接有彎桿，所述彎桿的端部轉動連接有轉輪，所述側架的外側壁固定連接有泵殼，所述泵殼內部設置有柱塞，所述柱塞的側壁固定連接有塞桿，所述泵殼內通過螺紋連接有泵蓋，所述塞桿的外側壁套設有推簧，所述推簧位于泵蓋和柱塞之間，所述泵殼的端固定連接有壓力管，所述壓力管內側壁固定連接有擋臺，所述擋臺的底部固定連接有密封彈簧，所述密封彈簧的端部固定連接有密封球，所述壓力管的底部設置有進水口，所述進水口位于密封球的下方，所述壓力管與泵殼連通設置，壓力管的頂部設置有維護蓋，所述泵殼的外側壁固定連接有出水管，所述出水管的內部設置有單向閥。

9、優選的，所述塞桿與彎桿轉動連接，所述泵蓋的側壁設置有多個卡孔。

10、優選的，所述側架的內側設置有胚布，所述側架的內側壁轉動連接有下傳送軸，所述下傳送軸的上方設置有上傳送軸，所述側架的內側壁轉動連接有多個導向軸，所述側架的內側壁固定連接有導風板，所述導風板上開設有出風口。

11、優選的，所述導風板呈連續“s”狀設置，所述胚布位于導風板的內側。

12、優選的，所述整平組件包括固定連接在側架內側壁的整平臺，所述整平臺呈空心設置，所述整平臺的頂部設置有上輸送軸、清理軸和壓力軸，所述壓力軸的外側壁轉動連接有旋轉套，所述壓力軸與旋轉套之間預設有摩擦阻力，所述整平臺的內側頂部轉動連接有下輸送軸，所述整平臺的側壁開設有風道，所述整平臺通過風道與導風板連通設置，所述整平臺的內側壁固定連接有多個加熱管，所述整平臺的底部固定連接有多個風機，所述整平臺的頂部開設有多個小通孔。

13、優選的，所述傳動組件包括固定連接在側架外側壁的電機，所述電機輸出軸的外側壁固定套設有第一齒輪，所述側架的外側壁通過中心軸轉動連接有第二齒輪，所述第二齒輪與第一齒輪嚙合設置，所述側架的外側壁固定連接有穩定臺，所述穩定臺的頂部轉動連接有連接軸，所述側架的外側壁滑動設置有移動塊，所述移動塊的側壁固定連接有固定板，所述連接軸的外側壁滑動連接有連接套，所述連接套與固定板轉動連接，所述移動塊的頂部轉動連接有第一螺栓，所述側架的外側壁固定連接有固定塊，所述移動塊與固定塊之間通過第一螺栓連接，所述上傳送軸與下傳送軸與連接軸之間均通過錐齒輪傳動連接，所述第二齒輪上的中心軸通過第一皮帶與下傳送軸傳動連接。

14、優選的，所述傳動組件還包括轉動套設在上輸送軸和壓力軸外側壁的套環，所述套環的頂部和底部均固定連接有硬質彈簧，位于套環底部的硬質彈簧通過下支撐板與側架固定連接，位于套環頂部的硬質彈簧固定連接有調節板，所述調節板的頂部轉動連接有第二螺栓，所述側架的外側壁固定連接有上支撐板，所述調節板通過第二螺栓與上支撐板連接，所述上輸送軸和壓力軸的外側壁套各設有第一皮帶輪和第二皮帶輪，所述第一皮帶輪外輪廓的周長大于第二皮帶輪外輪廓的周長，所述第一皮帶輪通過第二皮帶與第二皮帶輪傳動連接，所述電機的輸出軸通過第三皮帶輪與上輸送軸傳動連接。

15、優選的，所述側架的內側壁固定連接有擋塊，所述擋塊的底部固定連接有推力彈簧，所述清理軸的端部呈方形設置，所述清理軸的方形端部與側架滑動連接，所述推力彈簧的底部與清理軸的方形端部固定連接，所述清理軸的外側壁轉動連接有空心軸，所述空心軸的外側壁套設有粘膠層，所述空心軸通過粘膠層與旋轉套貼合設置。

16、本發明的有益效果是：通過設置壓力軸的轉速比上輸送軸的轉速高，壓力軸上的旋轉套通過擠壓整平臺上的胚布，利用摩擦力使胚布做拉伸運動，保持布面的平整，與此同時，由于風機將加熱后的氣流吹拂到胚布上，胚布在緊繃狀態下被加熱，這種加熱方式有助于消除胚布纖維上細微的褶皺和不規則的現象，也使胚布在整平的同時保持干燥的狀態，有利于胚布的存放。

技術特征：

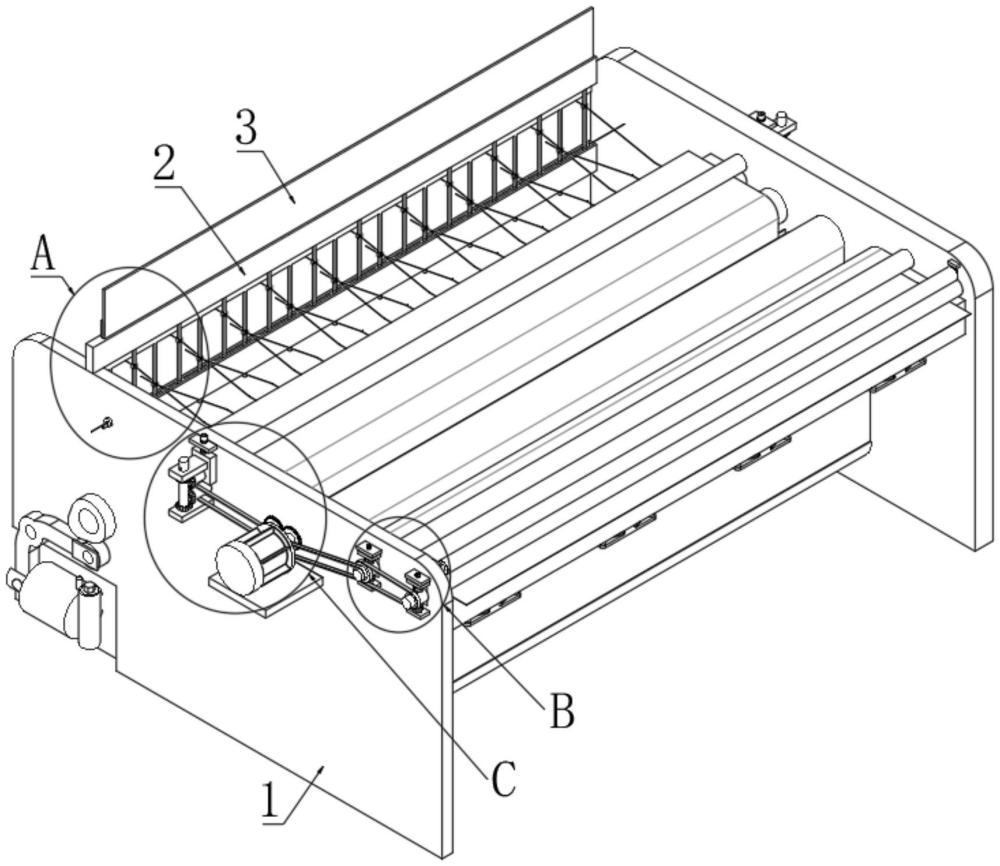

1.一種帶自動清潔裝置的噴水織機整平機構，包括一組側架(1)，所述側架(1)的外側壁固定連接有穩定板(2)，所述穩定板(2)的內側滑動設置有多個綜框(3)，所述綜框(3)的底部固定連接有多個綜條(4)，多個所述綜條(4)上設置有環體(5)，所述環體(5)內設置有經線(8)，所述側架(1)的側壁固定連接有噴嘴(6)，所述噴嘴(6)內設置有緯線(9)，所述噴嘴(6)的外側壁設置有進水管(7)，其特征在于，還包括：

2.根據權利要求1所述的一種帶自動清潔裝置的噴水織機整平機構，其特征在于，所述多個綜條(4)呈交錯排列設置，多個所述綜框(3)之間呈滑動設置。

3.根據權利要求1所述的一種帶自動清潔裝置的噴水織機整平機構，其特征在于，所述水泵組件包括轉動連接在側架(1)上的動力軸(10)，所述動力軸(10)的外側壁固定套設有凸輪(11)，所述側架(1)的外側壁轉動連接有彎桿(12)，所述彎桿(12)的端部轉動連接有轉輪(13)，所述側架(1)的外側壁固定連接有泵殼(14)，所述泵殼(14)內部設置有柱塞(15)，所述柱塞(15)的側壁固定連接有塞桿(16)，所述泵殼(14)內通過螺紋連接有泵蓋(17)，所述塞桿(16)的外側壁套設有推簧(18)，所述推簧(18)位于泵蓋(17)和柱塞(15)之間，所述泵殼(14)的端固定連接有壓力管(19)，所述壓力管(19)內側壁固定連接有擋臺(20)，所述擋臺(20)的底部固定連接有密封彈簧(21)，所述密封彈簧(21)的端部固定連接有密封球(22)，所述壓力管(19)的底部設置有進水口，所述進水口位于密封球(22)的下方，所述壓力管(19)與泵殼(14)連通設置，壓力管(19)的頂部設置有維護蓋(23)，所述泵殼(14)的外側壁固定連接有出水管(24)，所述出水管(24)的內部設置有單向閥。

4.根據權利要求3所述的一種帶自動清潔裝置的噴水織機整平機構，其特征在于，所述塞桿(16)與彎桿(12)轉動連接，所述泵蓋(17)的側壁設置有多個卡孔。

5.根據權利要求1所述的一種帶自動清潔裝置的噴水織機整平機構，其特征在于，所述側架(1)的內側設置有胚布(30)，所述側架(1)的內側壁轉動連接有下傳送軸(31)，所述下傳送軸(31)的上方設置有上傳送軸(32)，所述側架(1)的內側壁轉動連接有多個導向軸(33)，所述側架(1)的內側壁固定連接有導風板(34)，所述導風板(34)上開設有出風口(35)。

6.根據權利要求5所述的一種帶自動清潔裝置的噴水織機整平機構，其特征在于，所述導風板(34)呈連續“s”狀設置，所述胚布(30)位于導風板(34)的內側。

7.根據權利要求5所述的一種帶自動清潔裝置的噴水織機整平機構，其特征在于，所述整平組件包括固定連接在側架(1)內側壁的整平臺(40)，所述整平臺(40)呈空心設置，所述整平臺(40)的頂部設置有上輸送軸(36)、清理軸(37)和壓力軸(38)，所述壓力軸(38)的外側壁轉動連接有旋轉套(39)，所述壓力軸(38)與旋轉套(39)之間預設有摩擦阻力，所述整平臺(40)的內側頂部轉動連接有下輸送軸(41)，所述整平臺(40)的側壁開設有風道(42)，所述整平臺(40)通過風道(42)與導風板(34)連通設置，所述整平臺(40)的內側壁固定連接有多個加熱管(43)，所述整平臺(40)的底部固定連接有多個風機(44)，所述整平臺(40)的頂部開設有多個小通孔(45)。

8.根據權利要求7所述的一種帶自動清潔裝置的噴水織機整平機構，其特征在于，所述傳動組件包括固定連接在側架(1)外側壁的電機(50)，所述電機(50)輸出軸的外側壁固定套設有第一齒輪(51)，所述側架(1)的外側壁通過中心軸轉動連接有第二齒輪(52)，所述第二齒輪(52)與第一齒輪(51)嚙合設置，所述側架(1)的外側壁固定連接有穩定臺(53)，所述穩定臺(53)的頂部轉動連接有連接軸(54)，所述側架(1)的外側壁滑動設置有移動塊(55)，所述移動塊(55)的側壁固定連接有固定板(58)，所述連接軸(54)的外側壁滑動連接有連接套，所述連接套與固定板(58)轉動連接，所述移動塊(55)的頂部轉動連接有第一螺栓(57)，所述側架(1)的外側壁固定連接有固定塊(56)，所述移動塊(55)與固定塊(56)之間通過第一螺栓(57)連接，所述上傳送軸(32)與下傳送軸(31)與連接軸(54)之間均通過錐齒輪傳動連接，所述第二齒輪(52)上的中心軸通過第一皮帶與下傳送軸(31)傳動連接。

9.根據權利要求8所述的一種帶自動清潔裝置的噴水織機整平機構，其特征在于，所述傳動組件還包括轉動套設在上輸送軸(36)和壓力軸(38)外側壁的套環(60)，所述套環(60)的頂部和底部均固定連接有硬質彈簧(61)，位于套環(60)底部的硬質彈簧(61)通過下支撐板(62)與側架(1)固定連接，位于套環(60)頂部的硬質彈簧(61)固定連接有調節板(63)，所述調節板(63)的頂部轉動連接有第二螺栓(65)，所述側架(1)的外側壁固定連接有上支撐板(64)，所述調節板(63)通過第二螺栓(65)與上支撐板(64)連接，所述上輸送軸(36)和壓力軸(38)的外側壁套各設有第一皮帶輪(66)和第二皮帶輪(67)，所述第一皮帶輪(66)外輪廓的周長大于第二皮帶輪(67)外輪廓的周長，所述第一皮帶輪(66)通過第二皮帶與第二皮帶輪(67)傳動連接，所述電機(50)的輸出軸通過第三皮帶輪與上輸送軸(36)傳動連接。

10.根據權利要求7所述的一種帶自動清潔裝置的噴水織機整平機構，其特征在于，所述側架(1)的內側壁固定連接有擋塊(73)，所述擋塊(73)的底部固定連接有推力彈簧(74)，所述清理軸(37)的端部呈方形設置，所述清理軸(37)的方形端部與側架(1)滑動連接，所述推力彈簧(74)的底部與清理軸(37)的方形端部固定連接，所述清理軸(37)的外側壁轉動連接有空心軸(71)，所述空心軸(71)的外側壁套設有粘膠層(72)，所述空心軸(71)通過粘膠層(72)與旋轉套(39)貼合設置。

技術總結
本發明提供了一種帶自動清潔裝置的噴水織機整平機構，屬于噴水織機整平技術領域，包括一組側架，側架的外側壁固定連接有穩定板，穩定板的內側滑動設置有多個綜框，綜框的底部固定連接有多個綜條，多個綜條上設置有環體，環體內設置有經線，側架的側壁固定連接有噴嘴，噴嘴內設置有緯線，噴嘴的外側壁設置有進水管，還包括：水泵組件，水泵組件設置于側架的外側，水泵組件用于提供緯線飛行的動力；整平組件，整平組件設置于側架的內側，整平組件用于編織后的整平工作；傳動組件，傳動組件設置于側架的外側，傳動組件用于為整平組件提供動力支持，該發明，使胚布在整平的同時保持干燥的狀態，有利于胚布的存放。

技術研發人員：孫德榮,孫德明,張?zhí)脴?biāo),孫書鴻,姚慧敏
受保護的技術使用者：徐州榮盛達纖維制品科技有限公司
技術研發日：
技術公布日：2025/4/24
